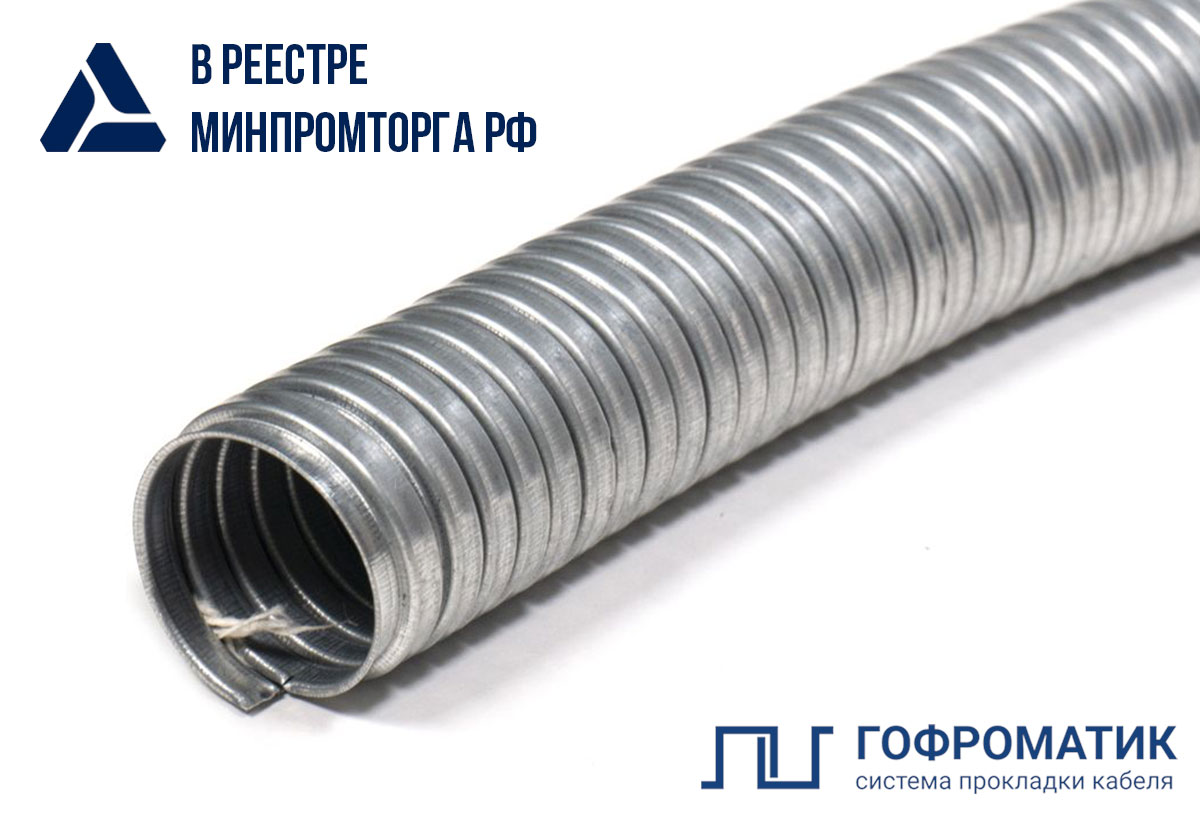

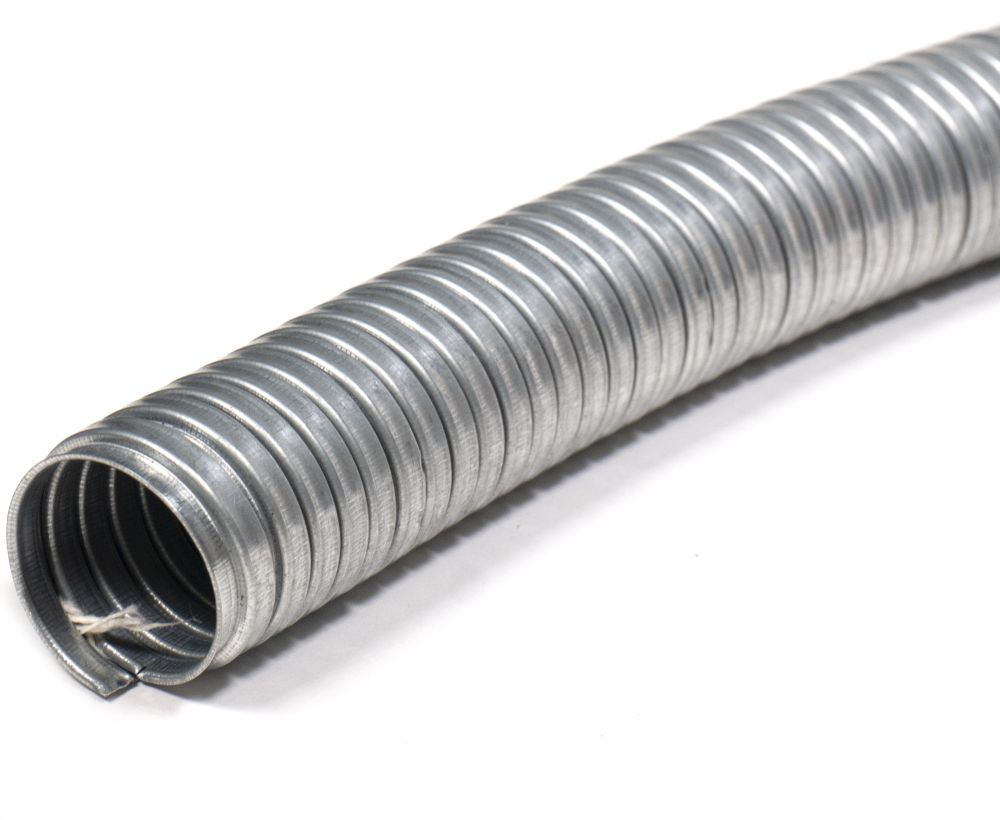

Металлорукав РЗ ЦХ (с хлопчатобумажным уплотнением)
Подбор по параметрам
Очистить все параметры
Металлорукав РЗ ЦХ (с хлопчатобумажным уплотнением)
Изгиб
Горячеоцинкованная сталь
В реестре Минпромторга РФ
| Климатическое исполнение | У 3 |
| Температура транспортировки, монтажа и эксплуатации | от -45 до +90 °С |
| Сертификат | РОСС RU.31621.04ПШН4.ОС.05.СОО153 |
| Степень защиты | IP40 по ГОСТ 14254-2015 |
| Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 | Не менее 320 H |
| Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 | Не менее 250 Н |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 2253414042 |
| Изготавливается по | ТУ 25.99.29.190-030-99856433-2025 |
| Пожарный сертификат | 04ИДЮ0.117.RU.H.00325 |
| Номер реестровой записи Минпромторг | 10793962 |
| Уплотнитель | Хлопчатобумажный уплотнитель |
| Бренд | ГОФРОМАТИК |
Назначение
- Металлорукав включен в Реестр Минпромторга.

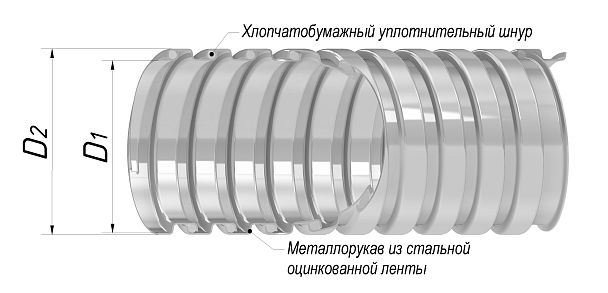

Металлорукав типа Р3-ЦХ с хлопчатобумажным уплотнением защищает оболочку кабеля в условиях сильно запылённой или загазованной окружающей среды. Наличие уплотнения не делает металлорукав герметичным, но позволяет использовать его в системах вентиляции и для транспортировки крупнодисперсных сыпучих веществ.
BIM и 3D модели
Документы
Описание
Модели для этого раздела уточняются.
- Металлорукав включен в Реестр Минпромторга.
Металлорукав типа Р3-ЦХ с хлопчатобумажным уплотнением защищает оболочку кабеля в условиях сильно запылённой или загазованной окружающей среды. Наличие уплотнения не делает металлорукав герметичным, но позволяет использовать его в системах вентиляции и для транспортировки крупнодисперсных сыпучих веществ.
Артикул |
Тип изделия |
Условный проход |
Внутренний диаметр d1 |
Внешний диаметр D2, мм |
Длина бухты, м |
Мин. радиус изгиба, мм |
Упаковка | Цена |
|
Артикул
|
Тип изделия
|
8 Условный проход
|
8,4 Внутренний диаметр d1
|
10,8 Внешний диаметр D2, мм
|
100 Длина бухты, м
|
20 Мин. радиус изгиба, мм
|
7300 гр. 22 134 см³ 100м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
10 Условный проход
|
9,8 Внутренний диаметр d1
|
12,3 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
20 Мин. радиус изгиба, мм
|
3900 гр. 16 820 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
12 Условный проход
|
11,2 Внутренний диаметр d1
|
13,7 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
25 Мин. радиус изгиба, мм
|
4100 гр. 22 440 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
15 Условный проход
|
14,7 Внутренний диаметр d1
|
17,6 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
30 Мин. радиус изгиба, мм
|
5600 гр. 50 625 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
16 Условный проход
|
14,7 Внутренний диаметр d1
|
17,6 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
35 Мин. радиус изгиба, мм
|
6000 гр. 41 496 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
18 Условный проход
|
16,9 Внутренний диаметр d1
|
19,6 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
35 Мин. радиус изгиба, мм
|
6000 гр. 50 625 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
20 Условный проход
|
19,2 Внутренний диаметр d1
|
21,9 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
35 Мин. радиус изгиба, мм
|
7550 гр. 51 480 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
22 Условный проход
|
20,7 Внутренний диаметр d1
|
23,5 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
40 Мин. радиус изгиба, мм
|
8200 гр. 51 772 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
25 Условный проход
|
24,7 Внутренний диаметр d1
|
28 Внешний диаметр D2, мм
|
50 Длина бухты, м
|
45 Мин. радиус изгиба, мм
|
10452 гр. 50 336 см³ 50м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход
|
30,4 Внутренний диаметр d1
|
35 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
55 Мин. радиус изгиба, мм
|
6706 гр. 45 150 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход
|
30,4 Внутренний диаметр d1
|
35 Внешний диаметр D2, мм
|
25 Длина бухты, м
|
55 Мин. радиус изгиба, мм
|
7800 гр. 49 880 см³ 25м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
32 Условный проход
|
30,4 Внутренний диаметр d1
|
35 Внешний диаметр D2, мм
|
15 Длина бухты, м
|
55 Мин. радиус изгиба, мм
|
4500 гр. 55 470 см³ 15м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
38 Условный проход
|
36,4 Внутренний диаметр d1
|
41,4 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
60 Мин. радиус изгиба, мм
|
10000 гр. 51 084 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
38 Условный проход
|
36,4 Внутренний диаметр d1
|
41,4 Внешний диаметр D2, мм
|
25 Длина бухты, м
|
60 Мин. радиус изгиба, мм
|
9000 гр. 65 565 см³ 25м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
50 Условный проход
|
48 Внутренний диаметр d1
|
54,2 Внешний диаметр D2, мм
|
20 Длина бухты, м
|
85 Мин. радиус изгиба, мм
|
13100 гр. 92 070 см³ 20м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
60 Условный проход
|
59 Внутренний диаметр d1
|
66 Внешний диаметр D2, мм
|
10 Длина бухты, м
|
105 Мин. радиус изгиба, мм
|
9850 гр. 80 000 см³ 10м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
75 Условный проход
|
73 Внутренний диаметр d1
|
83 Внешний диаметр D2, мм
|
10 Длина бухты, м
|
120 Мин. радиус изгиба, мм
|
13400 гр. 190 800 см³ 10м Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
100 Условный проход
|
98 Внутренний диаметр d1
|
107,2 Внешний диаметр D2, мм
|
5 Длина бухты, м
|
170 Мин. радиус изгиба, мм
|
9300 гр. 238 000 см³ 5м Упаковка
|
?
Цена
|
zeta42409
- Условный проход
- 8
- Внутренний диаметр d1
- 8,4
- Внешний диаметр D2, мм
- 10,8
- Длина бухты, м
- 100
- Мин. радиус изгиба, мм
- 20
- Упаковка
-
7300 гр.
22 134 см³
100м
zeta42421
- Условный проход
- 10
- Внутренний диаметр d1
- 9,8
- Внешний диаметр D2, мм
- 12,3
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 20
- Упаковка
-
3900 гр.
16 820 см³
50м
zeta42422
- Условный проход
- 12
- Внутренний диаметр d1
- 11,2
- Внешний диаметр D2, мм
- 13,7
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 25
- Упаковка
-
4100 гр.
22 440 см³
50м
zeta42423
- Условный проход
- 15
- Внутренний диаметр d1
- 14,7
- Внешний диаметр D2, мм
- 17,6
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 30
- Упаковка
-
5600 гр.
50 625 см³
50м
zeta42418
- Условный проход
- 16
- Внутренний диаметр d1
- 14,7
- Внешний диаметр D2, мм
- 17,6
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 35
- Упаковка
-
6000 гр.
41 496 см³
50м
zeta42419
- Условный проход
- 18
- Внутренний диаметр d1
- 16,9
- Внешний диаметр D2, мм
- 19,6
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 35
- Упаковка
-
6000 гр.
50 625 см³
50м
zeta42413
- Условный проход
- 20
- Внутренний диаметр d1
- 19,2
- Внешний диаметр D2, мм
- 21,9
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 35
- Упаковка
-
7550 гр.
51 480 см³
50м
zeta42420
- Условный проход
- 22
- Внутренний диаметр d1
- 20,7
- Внешний диаметр D2, мм
- 23,5
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 40
- Упаковка
-
8200 гр.
51 772 см³
50м
zeta42414
- Условный проход
- 25
- Внутренний диаметр d1
- 24,7
- Внешний диаметр D2, мм
- 28
- Длина бухты, м
- 50
- Мин. радиус изгиба, мм
- 45
- Упаковка
-
10452 гр.
50 336 см³
50м
zeta42415
- Условный проход
- 32
- Внутренний диаметр d1
- 30,4
- Внешний диаметр D2, мм
- 35
- Длина бухты, м
- 20
- Мин. радиус изгиба, мм
- 55
- Упаковка
-
6706 гр.
45 150 см³
20м
zeta42428
- Условный проход
- 32
- Внутренний диаметр d1
- 30,4
- Внешний диаметр D2, мм
- 35
- Длина бухты, м
- 25
- Мин. радиус изгиба, мм
- 55
- Упаковка
-
7800 гр.
49 880 см³
25м
zeta42430
- Условный проход
- 32
- Внутренний диаметр d1
- 30,4
- Внешний диаметр D2, мм
- 35
- Длина бухты, м
- 15
- Мин. радиус изгиба, мм
- 55
- Упаковка
-
4500 гр.
55 470 см³
15м
zeta42416
- Условный проход
- 38
- Внутренний диаметр d1
- 36,4
- Внешний диаметр D2, мм
- 41,4
- Длина бухты, м
- 20
- Мин. радиус изгиба, мм
- 60
- Упаковка
-
10000 гр.
51 084 см³
20м
zeta42429
- Условный проход
- 38
- Внутренний диаметр d1
- 36,4
- Внешний диаметр D2, мм
- 41,4
- Длина бухты, м
- 25
- Мин. радиус изгиба, мм
- 60
- Упаковка
-
9000 гр.
65 565 см³
25м
zeta42417
- Условный проход
- 50
- Внутренний диаметр d1
- 48
- Внешний диаметр D2, мм
- 54,2
- Длина бухты, м
- 20
- Мин. радиус изгиба, мм
- 85
- Упаковка
-
13100 гр.
92 070 см³
20м
zeta42424
- Условный проход
- 60
- Внутренний диаметр d1
- 59
- Внешний диаметр D2, мм
- 66
- Длина бухты, м
- 10
- Мин. радиус изгиба, мм
- 105
- Упаковка
-
9850 гр.
80 000 см³
10м
zeta42425
- Условный проход
- 75
- Внутренний диаметр d1
- 73
- Внешний диаметр D2, мм
- 83
- Длина бухты, м
- 10
- Мин. радиус изгиба, мм
- 120
- Упаковка
-
13400 гр.
190 800 см³
10м
zeta42426
- Условный проход
- 100
- Внутренний диаметр d1
- 98
- Внешний диаметр D2, мм
- 107,2
- Длина бухты, м
- 5
- Мин. радиус изгиба, мм
- 170
- Упаковка
-
9300 гр.
238 000 см³
5м
