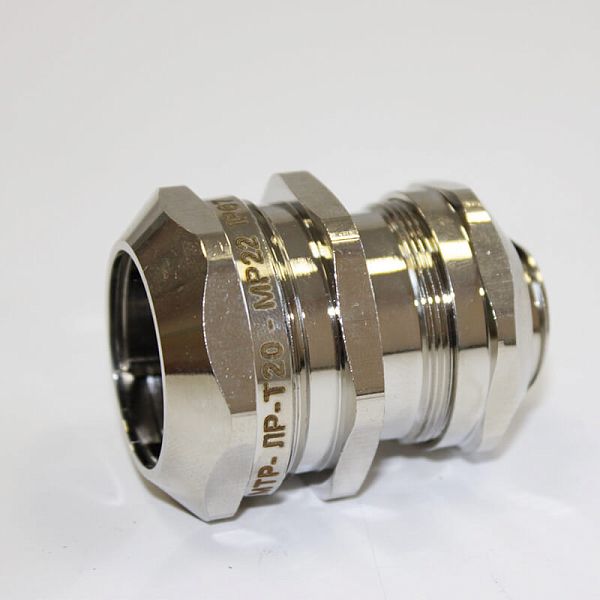

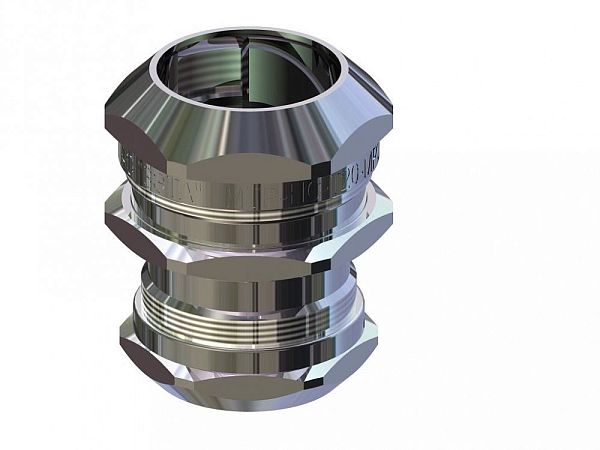

Муфта соединительная труба-рукав МТР-НС-Т32-МР32 IP67 ГОФРОМАТИК

Каталог

Температура эксплуатации до -60°С

узнать цену и наличие

скачать в PDF

Артикул товара	zeta45569
Вид изделия	Муфта соединительная
Тип изделия	МТР-НС-Т32-МР32
Материал	Нержавеющая сталь
Бренд	ГОФРОМАТИК

Назначение

Муфты соединительные труба-металлорукав МТР изготавливаемые из нержавеющей стали, предназначены для соединения металлорукава с трубой.

Муфты обладают повышенной степенью защиты - IP 67 . Фиксация трубы обеспечивается цанговым зажимом.

Муфты МТР устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода. Возможна эксплуатация в солёной морской и пресной воде в малоподвижном состоянии.

Расшифровка обозначения элемента:

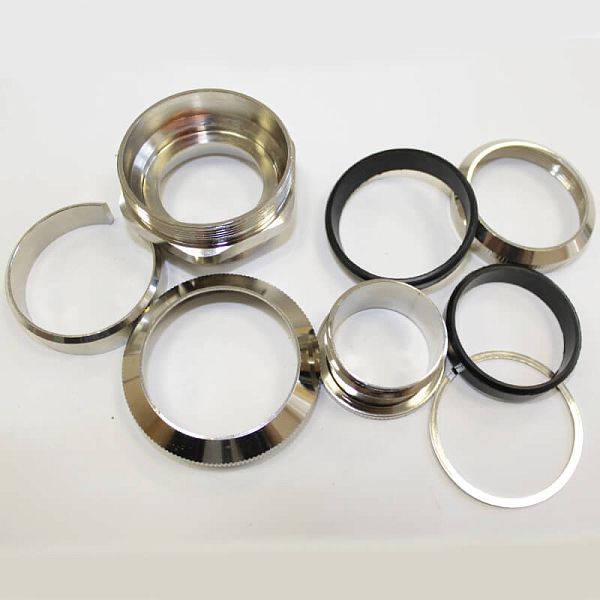

Состав комплекта:

1. Накидная гайка.
2. Уплотнитель металлорукава.
3. Оконцеватель металлорукава.
4. Корпус.
5. Уплотнитель трубы.
6. Антифрикционное кольцо.
7. Цанговое зажимное кольцо.
8. Накидная гайка.

Технические характеристики

BIM и 3D модели

Документы

Описание товара

Условный проход трубы	32
Температура транспортировки, монтажа и эксплуатации	от -60 до +180 °С
Условный проход металлорукава	32
Размер Dhin	30,8
Сертификат	04ИДЮ128.RU.С01639
Размер Dpex	39,5...42,9
Материал уплотнителя	Силикон
Размер Dhex	41
Размер L	57,7
Стeпень IP	IP67
Климатическое исполнение	B 1, 5
Код классификации по ГОСТ Р МЭК 61386.1-2014	045401674202
Изготавливается по	ТУ 27.33.13.130-023-99856433-2017
Размер S1/S2/S3	52/55/60

STP 3D модель 213.75 КБ

PDF ТУ 27.33.13.130-023-99856433-2017 667.84 КБ PDF Сертификат соответствия 92.39 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Муфта МТР-НС 2.59 МБ

Муфты соединительные труба-металлорукав МТР-НС-Т32-МР32 изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для соединения металлорукава с трубой.

Муфты обладают повышенной степенью защиты - IP67 и производятся с уплотнением: Силикон. Фиксация трубы обеспечивается цанговым зажимом.
