Болтовые соединители 4СБВ и 6СБВ до 10 кВ
Подбор по параметрам
Очистить все параметры
Болтовые соединители 4СБВ и 6СБВ до 10 кВ
| Вид изделия | Соединитель болтовой |
| Покрытие | Нет |
| Рабочее напряжение | до 10 кВ |
| Сертификат | РОСС RU.АД07.Н02021 |
| Отверстие под жилу | Центрированное |
| Метод монтажа | Болтовой |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.120-034-99856433-2019 |
| Материал | алюминий |
| Бренд | ЗЭТАРУС |
Описание
Соединители болтовые СБВ с центрированным отверстием под жилу и V-образным расположением болтов. Предназначен для соединения кабелей с пластмассовой изоляцией СПЭ, ЭПР, рабочим напряжением 6, 10, 20, 35 кВ, с круглыми многопроволочными уплотненными жилами из меди и алюминия 2 класса.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Основные отличия СБВ - симметрично-центрированное отверстие.

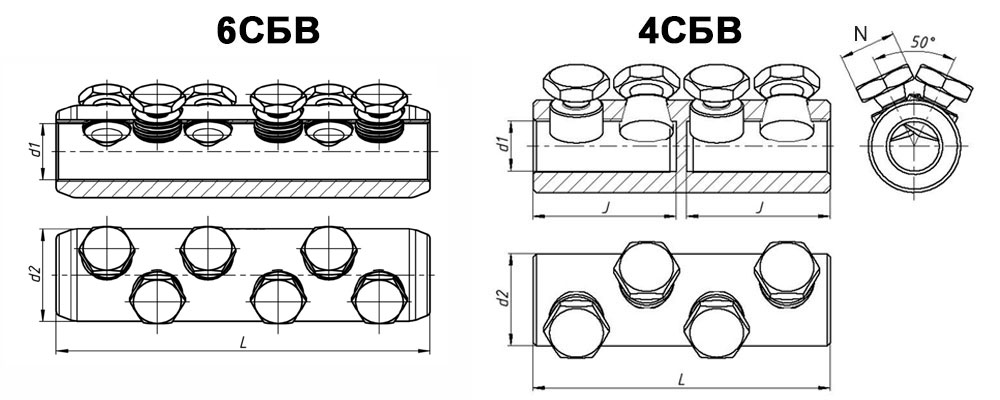

Расшифровка обозначения элемента:
BIM и 3D модели
Документы
Описание
Модели для этого раздела уточняются.
Соединители болтовые СБВ с центрированным отверстием под жилу и V-образным расположением болтов. Предназначен для соединения кабелей с пластмассовой изоляцией СПЭ, ЭПР, рабочим напряжением 6, 10, 20, 35 кВ, с круглыми многопроволочными уплотненными жилами из меди и алюминия 2 класса.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Основные отличия СБВ - симметрично-центрированное отверстие.

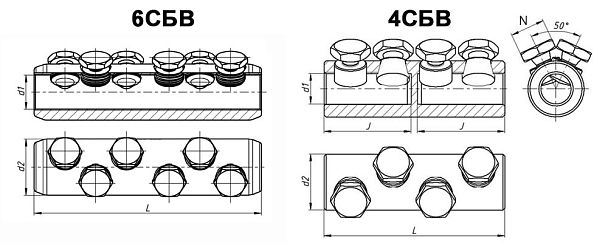

Расшифровка обозначения элемента:
|
Артикул |
Тип изделия |
Количество болтов |
Номинальное сечение, мм2 |
Размеры, мм |
Упаковка |
Узнать цену |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
d1 |
d2 |
J |
L |
N |
||||||
|
Артикул
|
Тип изделия
|
4 Количество болтов
|
25-50 Номинальное сечение, мм2
|
10,9 Размер d1
|
20 Размер d2
|
34 Размер J
|
70 Размер L
|
12 Размер N
|
50 гр. 0.05 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
4 Количество болтов
|
70-120 Номинальное сечение, мм2
|
14,9 Размер d1
|
28 Размер d2
|
45 Размер J
|
93 Размер L
|
17 Размер N
|
122 гр. 0.12 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
4 Количество болтов
|
150-240 Номинальное сечение, мм2
|
20,2 Размер d1
|
38 Размер d2
|
56 Размер J
|
114 Размер L
|
19 Размер N
|
263 гр. 0.23 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
6 Количество болтов
|
300/400 Номинальное сечение, мм2
|
25,5 Размер d1
|
42 Размер d2
|
- Размер J
|
170 Размер L
|
22 Размер N
|
437 гр. 0.35 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
6 Количество болтов
|
500/630 Номинальное сечение, мм2
|
33,5 Размер d1
|
50 Размер d2
|
- Размер J
|
200 Размер L
|
22 Размер N
|
679 гр. 0.61 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
6 Количество болтов
|
800 Номинальное сечение, мм2
|
36 Размер d1
|
52 Размер d2
|
- Размер J
|
200 Размер L
|
22 Размер N
|
651 гр. 0.72 см³ 1шт Упаковка
|
?
Цена
|
- Количество болтов
- 4
- Номинальное сечение, мм2
- 25-50
- Размер d1
- 10,9
- Размер d2
- 20
- Размер J
- 34
- Размер L
- 70
- Размер N
- 12
- Упаковка
-
50 гр.
0.05 см³
1шт
- Количество болтов
- 4
- Номинальное сечение, мм2
- 70-120
- Размер d1
- 14,9
- Размер d2
- 28
- Размер J
- 45
- Размер L
- 93
- Размер N
- 17
- Упаковка
-
122 гр.
0.12 см³
1шт
- Количество болтов
- 4
- Номинальное сечение, мм2
- 150-240
- Размер d1
- 20,2
- Размер d2
- 38
- Размер J
- 56
- Размер L
- 114
- Размер N
- 19
- Упаковка
-
263 гр.
0.23 см³
1шт
- Количество болтов
- 6
- Номинальное сечение, мм2
- 300/400
- Размер d1
- 25,5
- Размер d2
- 42
- Размер J
- -
- Размер L
- 170
- Размер N
- 22
- Упаковка
-
437 гр.
0.35 см³
1шт
- Количество болтов
- 6
- Номинальное сечение, мм2
- 500/630
- Размер d1
- 33,5
- Размер d2
- 50
- Размер J
- -
- Размер L
- 200
- Размер N
- 22
- Упаковка
-
679 гр.
0.61 см³
1шт
- Количество болтов
- 6
- Номинальное сечение, мм2
- 800
- Размер d1
- 36
- Размер d2
- 52
- Размер J
- -
- Размер L
- 200
- Размер N
- 22
- Упаковка
-
651 гр.
0.72 см³
1шт
