Взрывозащищенный Ех-кабельный ввод ВКВБ2-НР-G1/2-14-20 1Ex db e II Gb X ГОФРОМАТИК
Ех-кабельный ввод ВКВБ2-НР-G1/2-14-20 1Ex db e II Gb X ГОФРОМАТИК
Ех-кабельный ввод ВКВБ2-НР-G1/2-14-20 1Ex db e II Gb X ГОФРОМАТИК
| Артикул товара | zeta32867 |
|---|---|
| Вид изделия | Ех-ввод |
| Тип изделия | ВКВБ2-НР-G1/2-14-20 |
| Материал | Нержавеющая сталь |
| Бренд | ГОФРОМАТИК |
Назначение
Кабельный ввод ВКВБ2 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней и наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля, корпуса устройства и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы ВКВБ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков:
- Для Ex-вводов типа ВКВБ2-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВБ2-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВБ2-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВБ2-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВБ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.

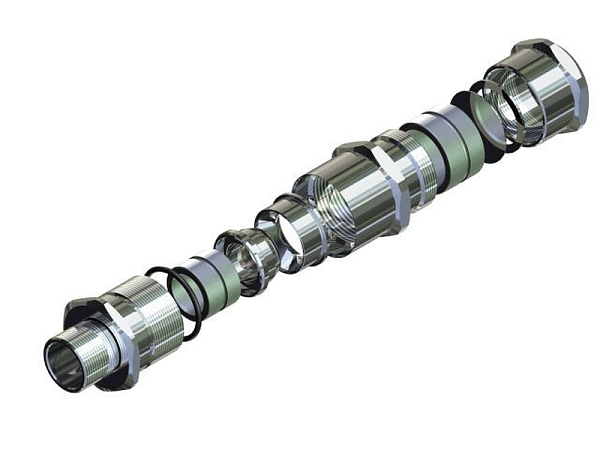

Состав комплекта:
- Корпус ввода
- Защитное уплотнительное кольцо
- Кабельный уплотнитель
- Втулка для фиксации брони
- Кольцо для фиксации брони
- Зажимная муфта
- Кабельный уплотнитель наружной оболочки
- Заглушка
- Антифрикционное кольцо
- Накидная гайка
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Диапазон диаметра кабеля Dk, мм | 7-14 | 12-20мм |
| Длина резьбы Lp/Общая длина L, мм | 16,5 / 91,5 |
| Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Тип и размер резьбы D1 | G1/2-В |
| Модель/исполнение | Прямолинейный |
| Маркировка взрывозащиты | 1Ex db e II Gb X |
| Степeнь IP | IP68 |
| Климатическое исполнение | УХЛ 1 |
| Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
| Размер под ключ S1/S2/S3 | 32/32/32 |
3D/BIM-модели уточняются.
ВКВБ2-НР-G1/2-14-20 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней и наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля, корпуса устройства и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
- Материал корпуса - Нержавеющая сталь
- Материал уплотнителя - Резина маслостойкая
ВКВБ2-НР-G1/2-14-20 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВБ2 изготавливаются с метрической резьбой "G1/2-В". В конструкции Ex-вводов типа ВКВБ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
