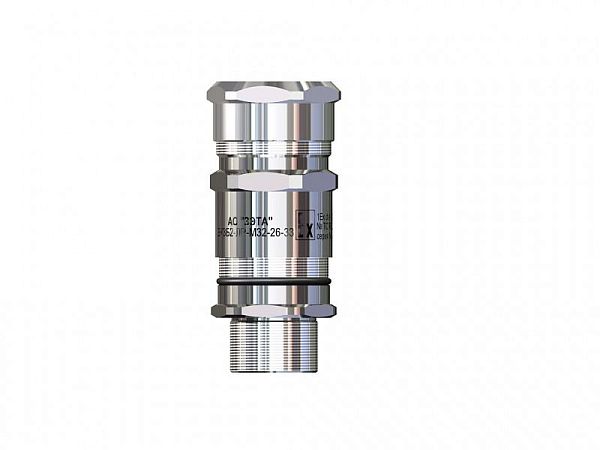

Взрывозащищенный Ех-кабельный ввод ВКВБ2-НР-К1 1/4-26-33 1Ex db e II Gb X ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул | zeta32943 |
 Тип изделия | ВКВБ2-НР-К1 ¼-26-33 |
 Диапазон диаметра кабеля Dk, мм | 18-26 | 25-33мм |
 Типоразмер резьбы | К1 1/4 |
 Макс. диаметр отверстия в оболочке, мм | — |
 Диапазон диаметров наружной оболочки кабеля D3,мм | 25-33 |
 Длина резьбы Lp/Общая длина L, мм | 27/114,5 |
 Маркировка взрывозащиты | 1Ex db e II Gb X |
 Степeнь IP | IP68 |
 Климатическое исполнение | УХЛ 1 |
 Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
 Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
 Модель/исполнение | Прямолинейный |
 Размер под ключ S1/S2/S3 | 50/43/45 |
 Бренд | ГОФРОМАТИК |
ВКВБ2-НР-К1 ¼-26-33 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней и наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля, корпуса устройства и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
- Материал корпуса - Нержавеющая сталь
- Материал уплотнителя - Резина маслостойкая
ВКВБ2-НР-К1 ¼-26-33 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВБ2 изготавливаются с метрической резьбой "К1 1/4". В конструкции Ex-вводов типа ВКВБ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
