Кабельный ввод ВК-М40-30-МР38 IP66/IP67/IP68 ГОФРОМАТИК

Каталог

узнать цену и наличие

скачать в PDF

Артикул товара	zeta30024
Вид изделия	Кабельный ввод
Тип изделия	ВК-М40-30-МР38
Материал	Никелированная латунь
Бренд	ГОФРОМАТИК

Назначение

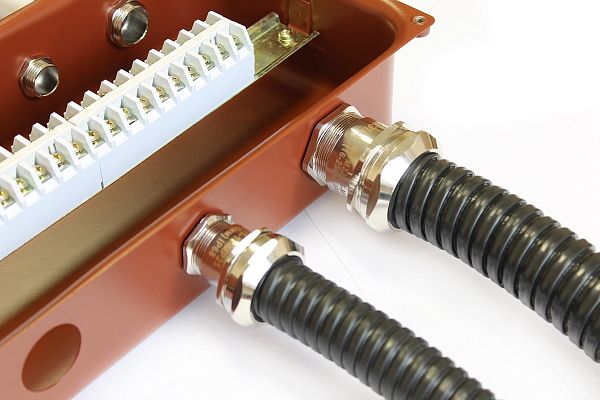

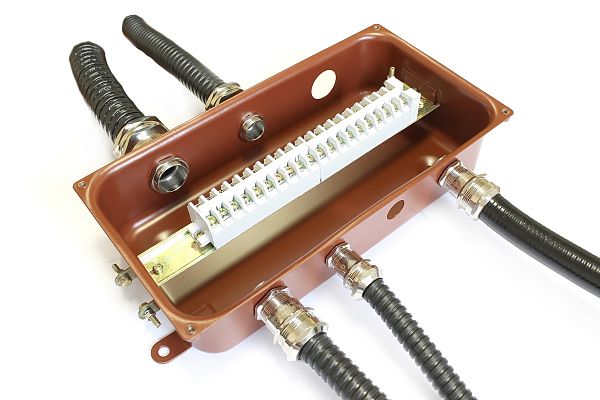

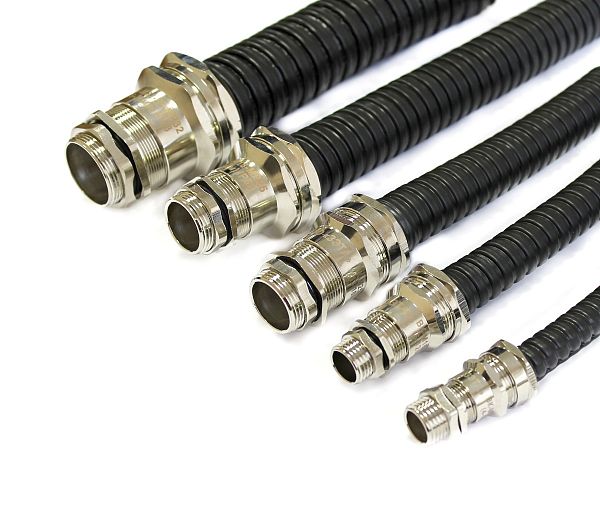

Кабельный ввод для металлорукава ВК-М-МР предназначен для герметичного ввода кабеля, проложенного в металлорукаве, в металлический корпус электрооборудования (щиты, шкафы, коробки и др.) и обеспечения надёжного электрического контакта между металлическим корпусом и металлорукавом в соответствии с п. 1.7.76 Правил устройства электроустановок.

В конструкции кабельного ввода предусмотрена резиновая заглушка, предназначенная для обеспечения заявленной степени защиты IP68 до момента ввода кабеля в металлорукаве в корпус электрооборудования.

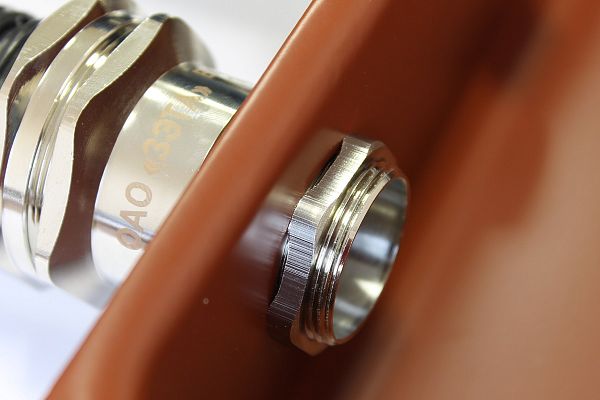

Для обеспечения надёжного электрического контакта между металлорукавом и корпусом электрооборудования в соответствии с п. 1.7.76 Правил устройства электроустановок, конструкцией кабельного ввода ВК-М-МР предусмотрена цепь надёжных электрических соединений конструктивных элементов: металлорукав - оконцеватель – зажимная муфта – штуцер – эквипотенциальная гайка – корпус.

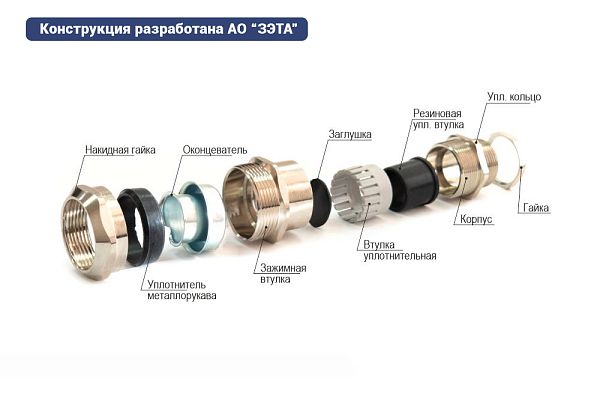

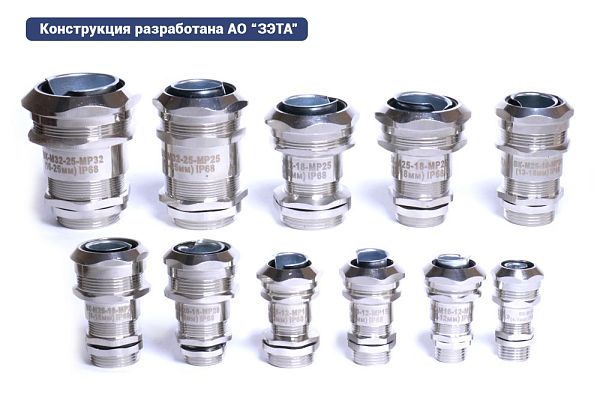

Конструкция кабельного ввода ВК-М-МР представляет собой симбиоз двух устройств: латунного кабельного ввода серии М и муфты вводной МВ-М(РКн)

Технические характеристики

BIM и 3D модели

Документы

Описание товара

Тип и размер резьбы D	М40х1,5
Температура транспортировки, монтажа и эксплуатации	от -40 до +100 °С
Условный проход м-рукава Dмр, мм	38
Сертификат	04ИДЮ128.RU.С01615
Диаметр кабеля Dк, мм	22-30
Длина резьбы L1/ общая длина L, мм	12/74,0
Макс. диаметр отверстия в оболочке, мм	40,2-40,7
Материал уплотнителя	Резина маслостойкая
Максимальный наружный диаметр металлорукава D4, мм	46,8
Модель/исполнение	Прямолинейный
Степeнь IP	IP66/IP67/IP68
Климатическое исполнение	УХЛ 1,5
Изготавливается по	ТУ 27.33.13.130-055-99856433-2023

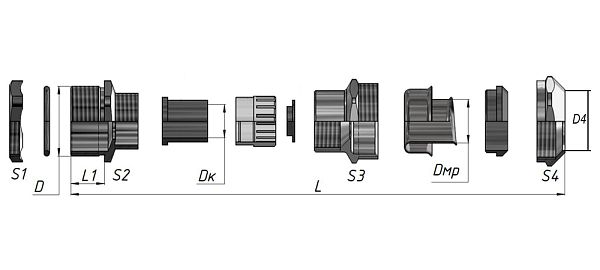

Размер под ключ S1/S2/S3/S4, мм	45/45/55/58,3

STP 3D модель 946.41 КБ

PDF Сертификат соответствия IP 1.14 МБ PDF ТУ 27.33.13.130-055-99856433-2023 786.19 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Кабельные вводы ВК-М-МР 999.31 КБ

Кабельный ввод для металлорукава серии ВК-М40-30-МР38 предназначен для решения задачи: герметичного ввода небронированного кабеля круглого сечения диаметром 22-30мм, проложенного в металлорукаве с условным проходом 38мм, в металлическую оболочку электрооборудования и обеспечения надёжного электрического контакта между оболочкой и металлорукавом в соответствии с п. 1.7.77 Правил устройства электроустановок.
