Клеммные коробки ККМТ с муфтами ТР
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
Коробка клеммная металлическая с муфтами ТР для трубной электропроводки ККМТ предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлических трубах (в трубной системе электропроводки). Присоединение металлических труб к клеммной коробке производится с помощью вводных патрубков У476, У477 и муфт ТР4, ТР5. Этот тип соединения упрощает процесс монтажа, так как не требуется использование резьбовых и сварных соединений труб и главное обеспечивает надёжный электрический контакт между трубой и клеммной коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.
Конструкция клеммной коробки представляет собой корпус с установленным клеммным блоком на дин-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.
На корпусе клеммной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.
На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепежных изделий или сварки.
Корпус и крышка коробки изготовлены из оцинкованной стали с грунтовым покрытием.
Технические характеристики
 Вид изделия:
|
Коробка клеммная |
 Сечение жил до:
|
4мм2 |
 Номинальный ток:
|
до 25A |
 Материал изготовления:
|
оцинкованная сталь |
 Покрытие:
|
грунтовое |
|
Напряжение переменного тока:
|
660 В |
|
Напряжение постоянного тока:
|
440 В |
 Климатическое исполнение:
|
У 3 |
 Температура эксплуатации:
|
от -40 до +60 ˚C |
 Изготавливается по:
|
ТУ 27.33.13.120-047-99856433-2020 |
|
Сертификат:
|
ТС RU C-RU.АЛ32.В.06775 |
 Степень IP:
|
IP31 |
| Артикул | Тип изделия | Тип вводов | Параметры вводов | Заглушка | Количество зажимов | Упаковка | Узнать цену | |
| 5 | 6 | |||||||
| zeta30370
Артикул
|
ККМТ-10
Тип изделия
|
Патрубок + муфта ТР
Тип вводов
|
Патрубок У476 + муфта ТР4 (2 комплекта) (25-28мм)
Ввод 5
|
Патрубок У477 + муфта ТР5 (1 комплект)
Ввод 6
|
Заглушка метал. Ø25 (3шт) + Ø32 (1шт)
Заглушка
|
10
Количество зажимов
|
M: 1900 гр.
Д: 200 мм. Ш: 250 мм. В: 120 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|

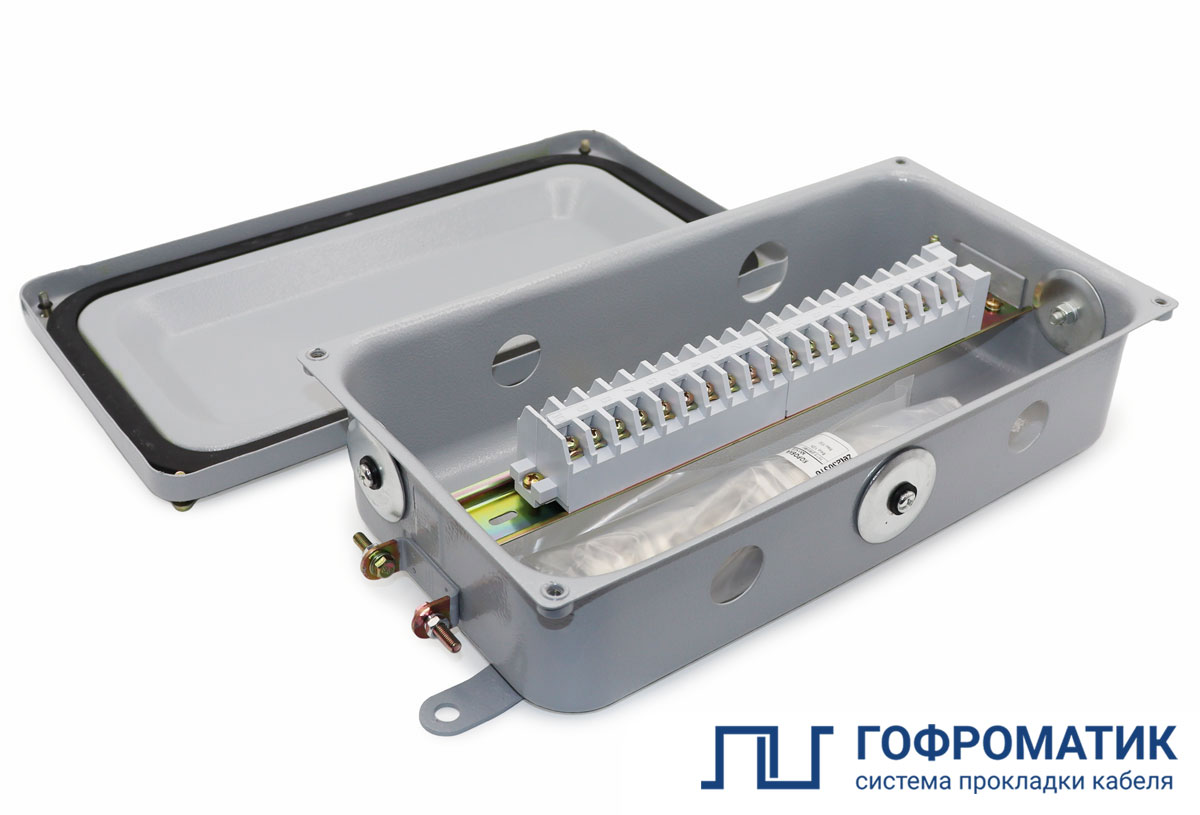

| zeta30371
Артикул
|
ККМТ-20
Тип изделия
|
Патрубок + муфта ТР
Тип вводов
|
Патрубок У476 + муфта ТР4 (3 комплекта) (25-28мм)
Ввод 5
|
Патрубок У477 + муфта ТР5 (1 комплект)
Ввод 6
|
Заглушка метал. Ø26-27 (4шт) + Ø32 (1шт)
Заглушка
|
20
Количество зажимов
|
M: 2840 гр.
Д: 400 мм. Ш: 190 мм. В: 110 мм. Кол- во: 1шт.
Упаковка
|
Узнать цену
|
