Коробки ГОФРОМАТИК
| Вид изделия | Коробка протяжная |
| Покрытие | Порошковое |
| Цвет | Серый |
| Температура эксплуатации | от -50 °С до +100 °С |
| Климатическое исполнение | УХЛ1, УХЛ5 |
| Изготавливается по | ТУ 27.12.40-072-99856433-2024 |
| Материал | Алюминий |
| Степень IP | IP66 |
| Резьба отводов | Метрическая (М) |
| Бренд | ГОФРОМАТИК |
Назначение

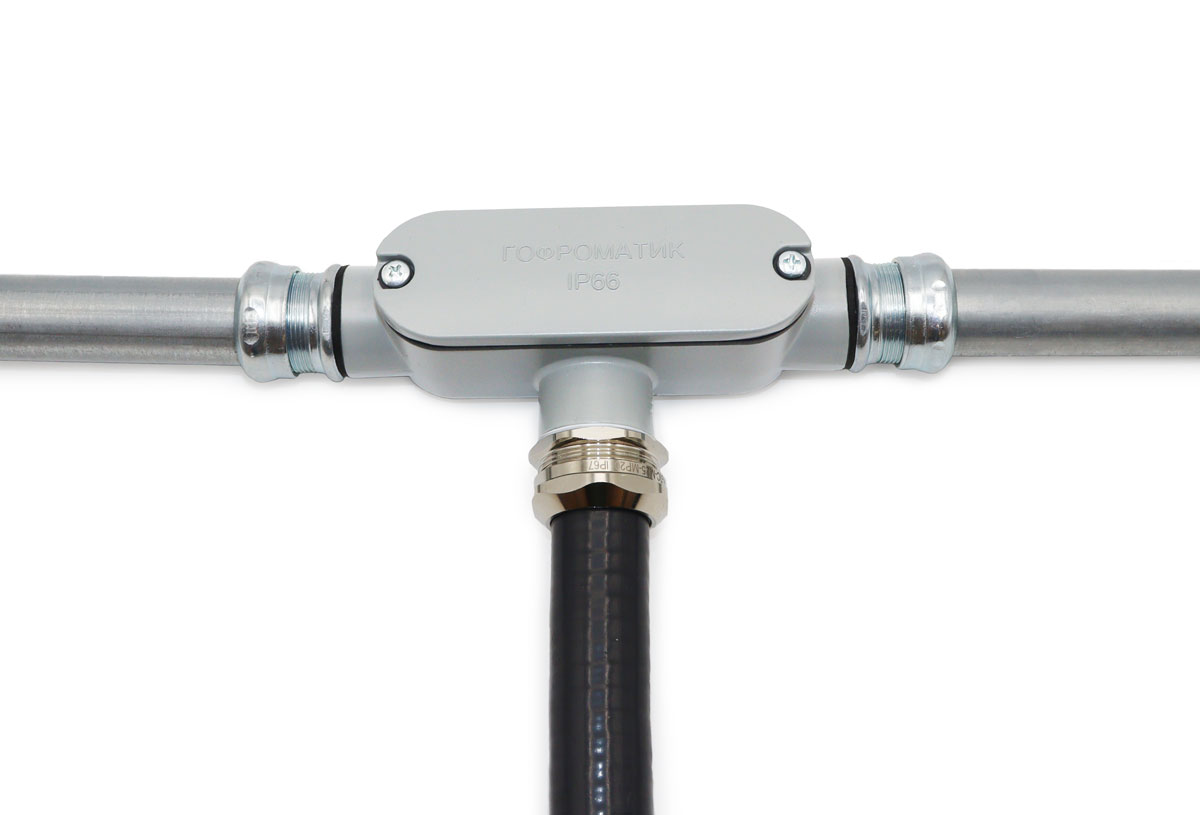

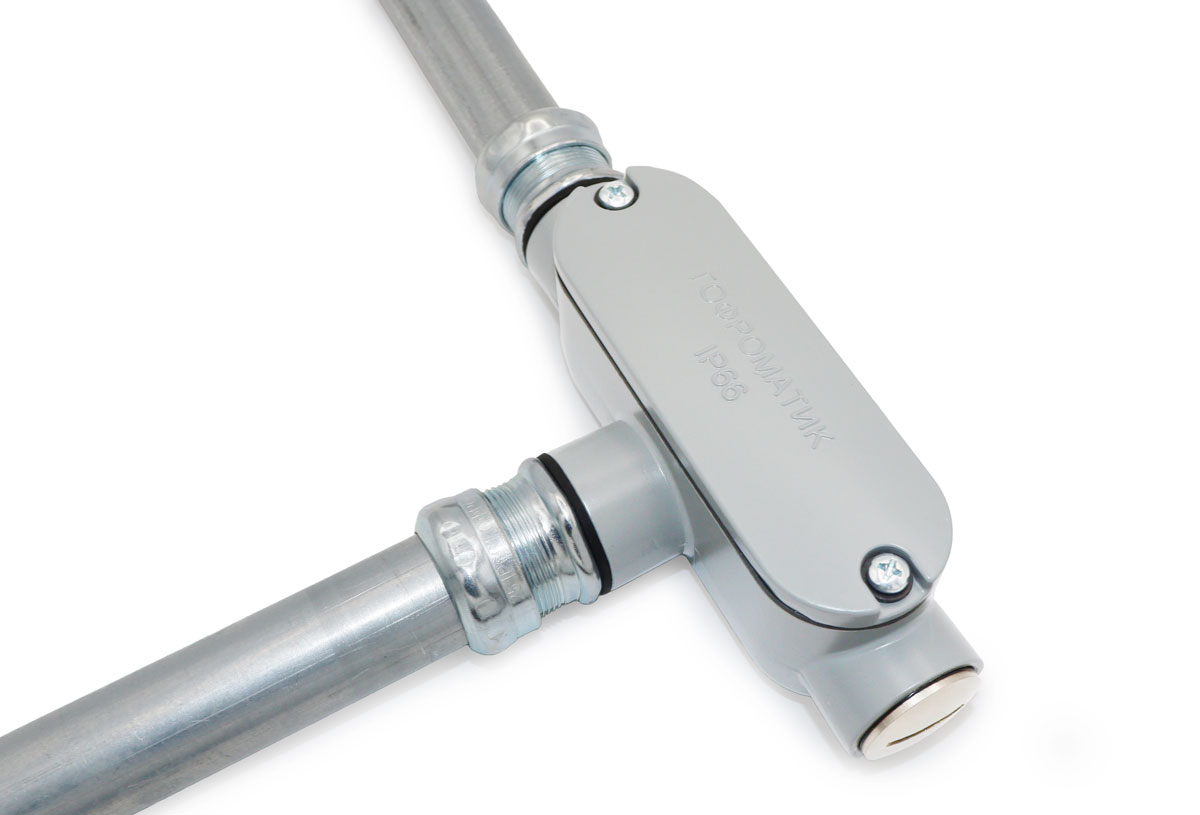

Коробки протяжные Т-образные ГОФРОМАТИК из алюминиевого сплава предназначены для ответвления, соединения и облегчения протяжки проводов и кабелей при монтаже жестких металлических труб и гибких металлорукавов. Применяются для монтажа как внутри помещений, так и снаружи.

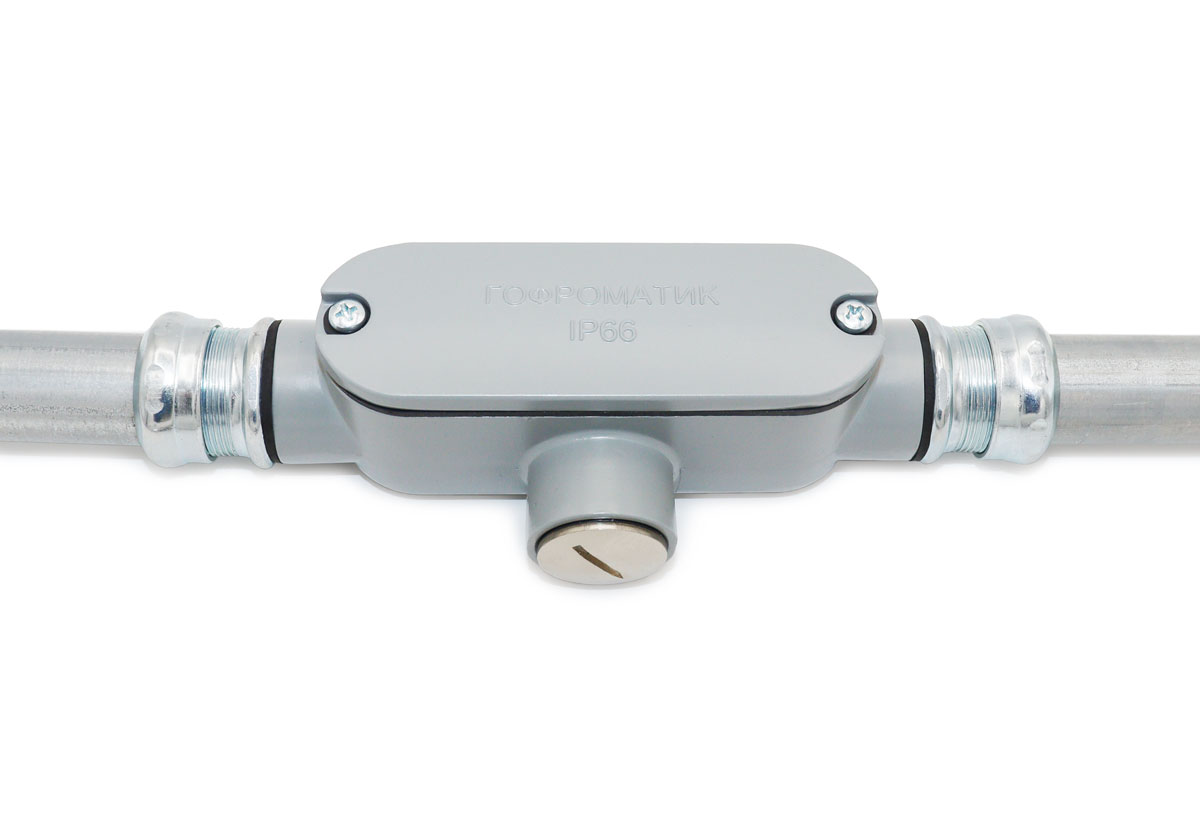

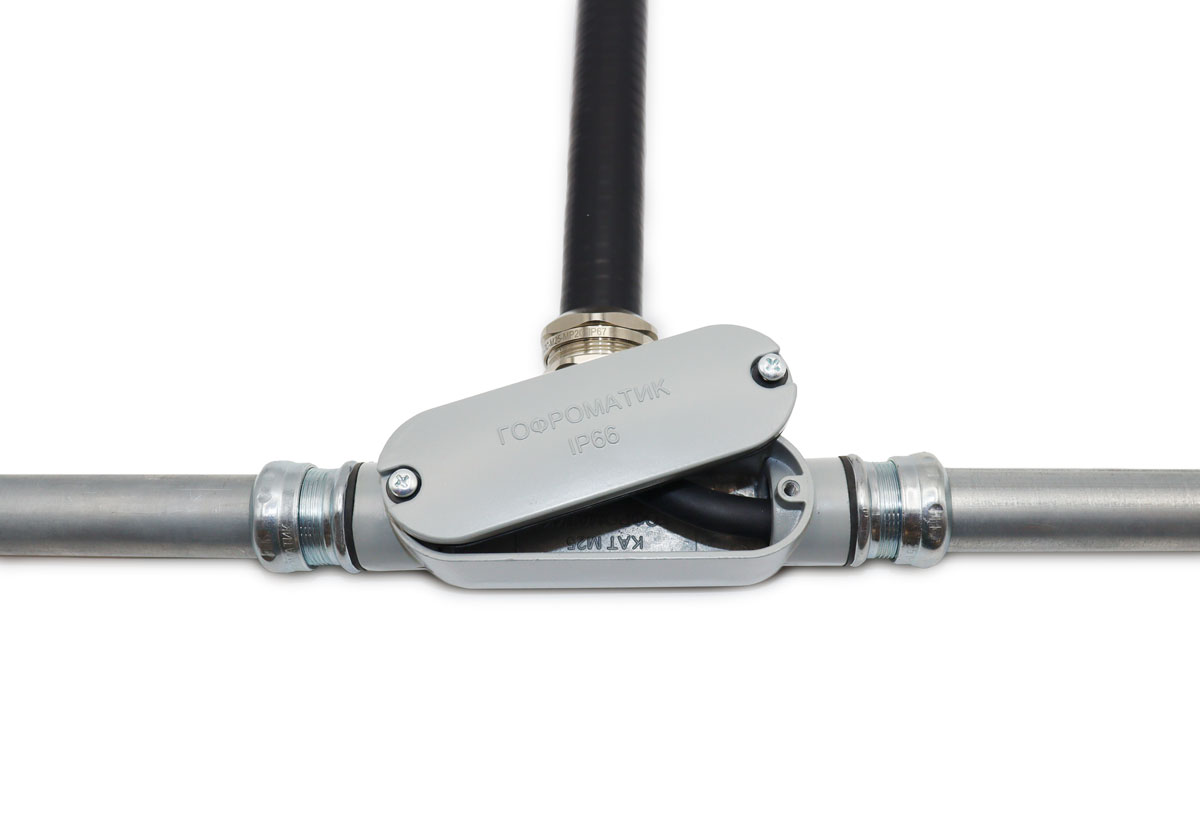

Оснащенные съемной крышкой, коробки выполняют роль технологических окон в трубной системе, позволяя разбить протяженные и сложные участки кабельной трассы на монтажные сегменты для быстрого доступа к системе. Это облегчает протяжку, минимизирует трение и исключает риск повреждения изоляции кабеля.
Коробки обеспечивают надежную защиту кабельных разветвлений и соединений от коррозии, ультрафиолетового излучения и жестких механических воздействий. Благодаря резиновому уплотнителю по периметру крышки и дополнительным уплотнительным элементам под крепежными винтами достигается степень защиты IP66, предотвращающая попадание влаги и пыли внутрь корпуса.

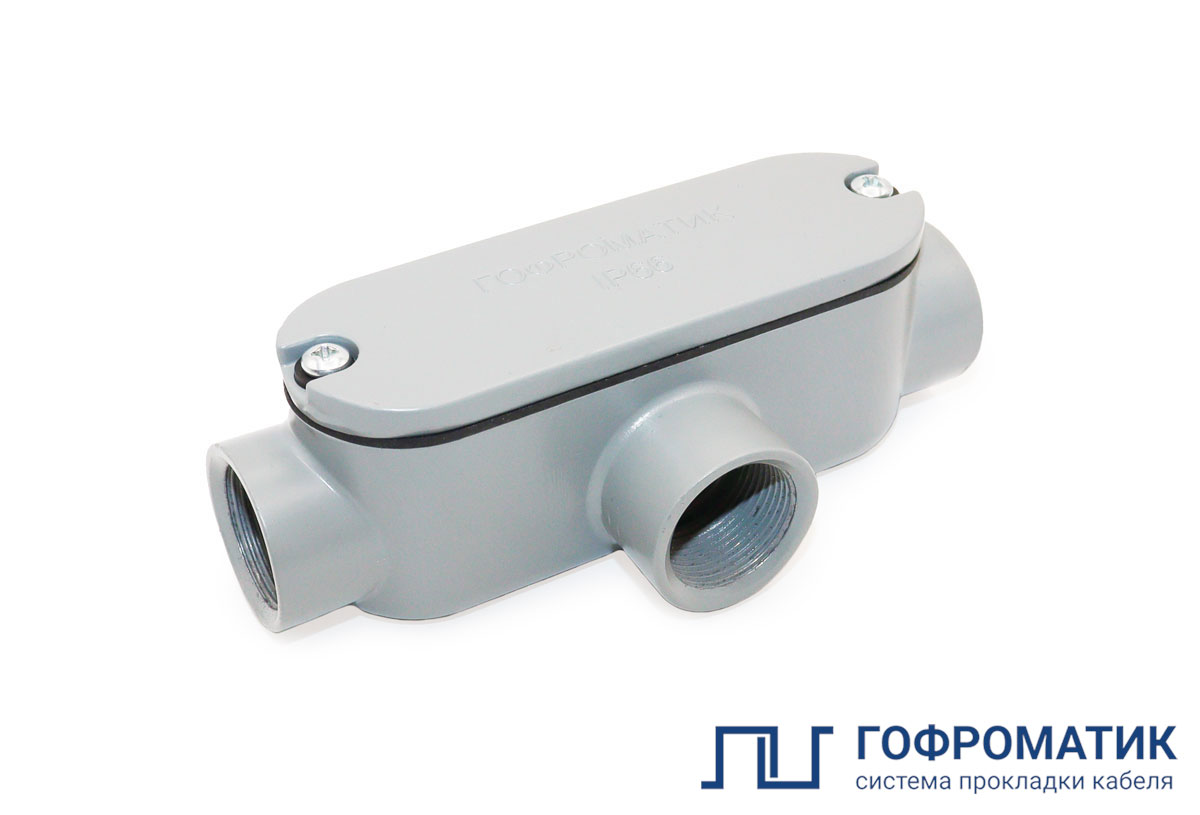

Конструкция коробки имеет Т-образную форму с тремя отводами, на которых нарезана метрическая резьба для надежного соединения.

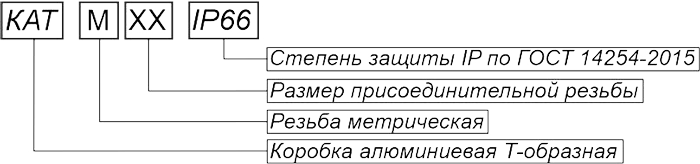

Расшифровка обозначения элемента:
Преимущества:
- Широкий температурный диапазон.
- Высокая коррозионная стойкость.
- Обладает высокой степенью защиты.
- Отводы с метрической резьбой.
- Обеспечивает защиту кабеля от электромагнитных помех.

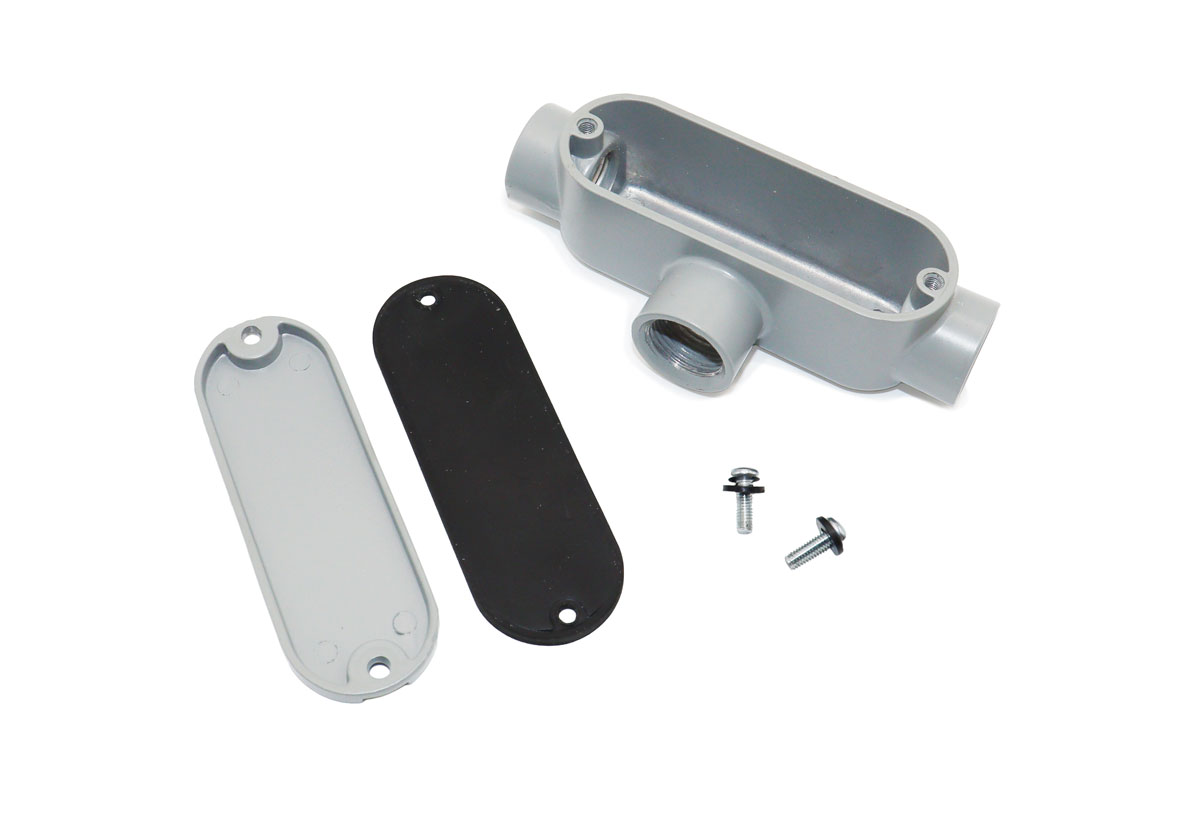

Состав изделия:
- Крышка.
- Корпус.
- Уплотнитель.
- Винт.
- Уплотнение винтов.
BIM и 3D модели
Документы
Описание
Модели для этого раздела уточняются.
Коробки протяжные Т-образные ГОФРОМАТИК из алюминиевого сплава предназначены для ответвления, соединения и облегчения протяжки проводов и кабелей при монтаже жестких металлических труб и гибких металлорукавов. Применяются для монтажа как внутри помещений, так и снаружи.
Оснащенные съемной крышкой, коробки выполняют роль технологических окон в трубной системе, позволяя разбить протяженные и сложные участки кабельной трассы на монтажные сегменты для быстрого доступа к системе. Это облегчает протяжку, минимизирует трение и исключает риск повреждения изоляции кабеля.
Коробки обеспечивают надежную защиту кабельных разветвлений и соединений от коррозии, ультрафиолетового излучения и жестких механических воздействий. Благодаря резиновому уплотнителю по периметру крышки и дополнительным уплотнительным элементам под крепежными винтами достигается степень защиты IP66, предотвращающая попадание влаги и пыли внутрь корпуса.
Конструкция коробки имеет Т-образную форму с тремя отводами, на которых нарезана метрическая резьба для надежного соединения.
Расшифровка обозначения элемента:
Преимущества:
- Широкий температурный диапазон.
- Высокая коррозионная стойкость.
- Обладает высокой степенью защиты.
- Отводы с метрической резьбой.
- Обеспечивает защиту кабеля от электромагнитных помех.
Состав изделия:
- Крышка.
- Корпус.
- Уплотнитель.
- Винт.
- Уплотнение винтов.
|

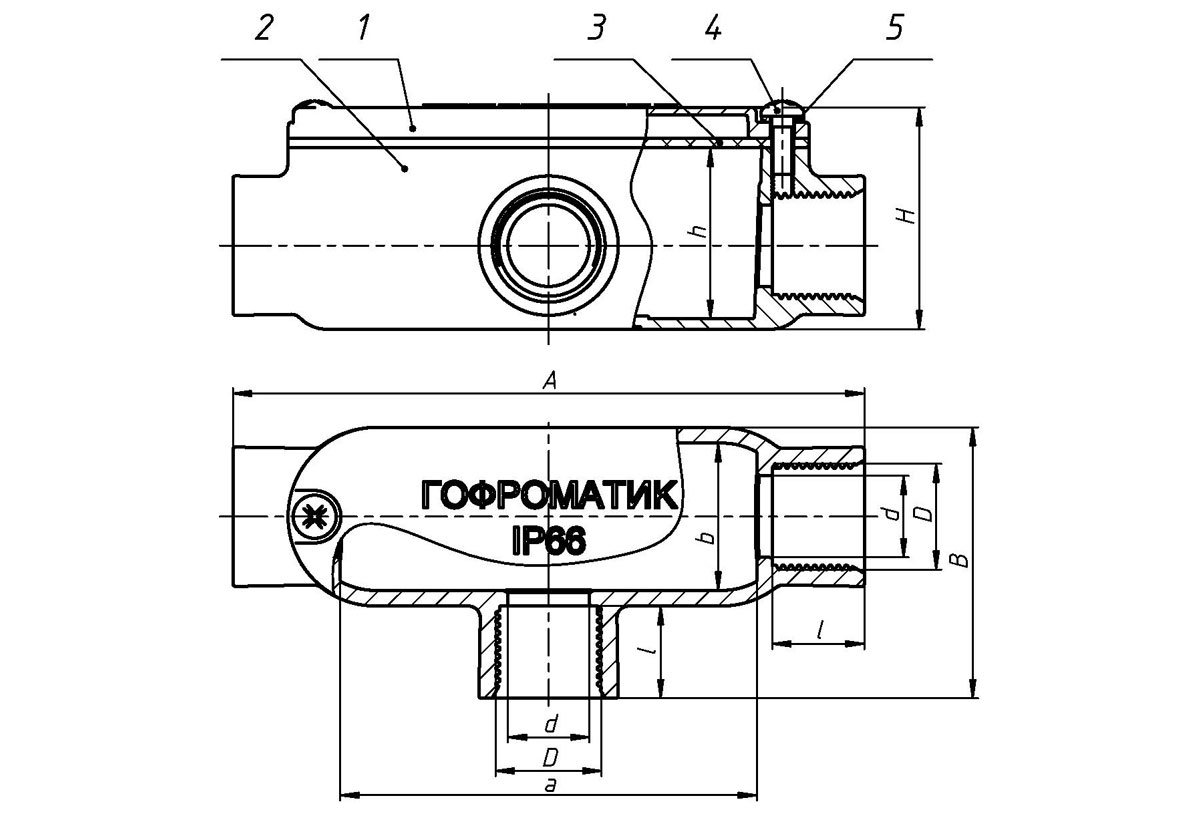

Артикул |
Тип изделия |
Тип и размер резьбы D |
Внутренние размеры a × b × h, мм |
Габаритные размеры A × B × H, мм |
Размеры, мм |
Упаковка |
Узнать цену |
|
|---|---|---|---|---|---|---|---|---|
|
d |
I |
|||||||
|
Артикул
|
Тип изделия
|
М20х1,5 Тип и размер резьбы D
|
78×28×32 Внутренние размеры a × b × h, мм
|
120×51,5×43 Габаритные размеры A × B × H, мм
|
15,5 Размер d
|
17,5 Размер I
|
125 гр. 0.26 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М25х1.5 Тип и размер резьбы D
|
94×33×39 Внутренние размеры a × b × h, мм
|
140×58,5×51 Габаритные размеры A × B × H, мм
|
20,5 Размер d
|
20 Размер I
|
173 гр. 0.41 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М32х1,5 Тип и размер резьбы D
|
112×40×46 Внутренние размеры a × b × h, мм
|
164×68×55 Габаритные размеры A × B × H, мм
|
25,4 Размер d
|
23 Размер I
|
243 гр. 0.6 см³ 1шт Упаковка
|
?
Цена
|
- Тип и размер резьбы D
- М20х1,5
- Внутренние размеры a × b × h, мм
- 78×28×32
- Габаритные размеры A × B × H, мм
- 120×51,5×43
- Размер d
- 15,5
- Размер I
- 17,5
- Упаковка
-
125 гр.
0.26 см³
1шт
- Тип и размер резьбы D
- М25х1.5
- Внутренние размеры a × b × h, мм
- 94×33×39
- Габаритные размеры A × B × H, мм
- 140×58,5×51
- Размер d
- 20,5
- Размер I
- 20
- Упаковка
-
173 гр.
0.41 см³
1шт
- Тип и размер резьбы D
- М32х1,5
- Внутренние размеры a × b × h, мм
- 112×40×46
- Габаритные размеры A × B × H, мм
- 164×68×55
- Размер d
- 25,4
- Размер I
- 23
- Упаковка
-
243 гр.
0.6 см³
1шт
