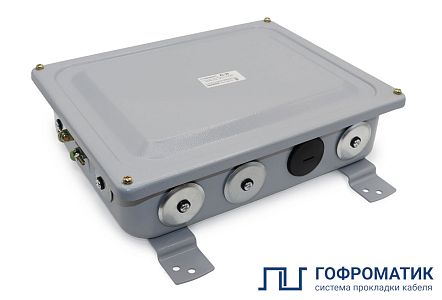

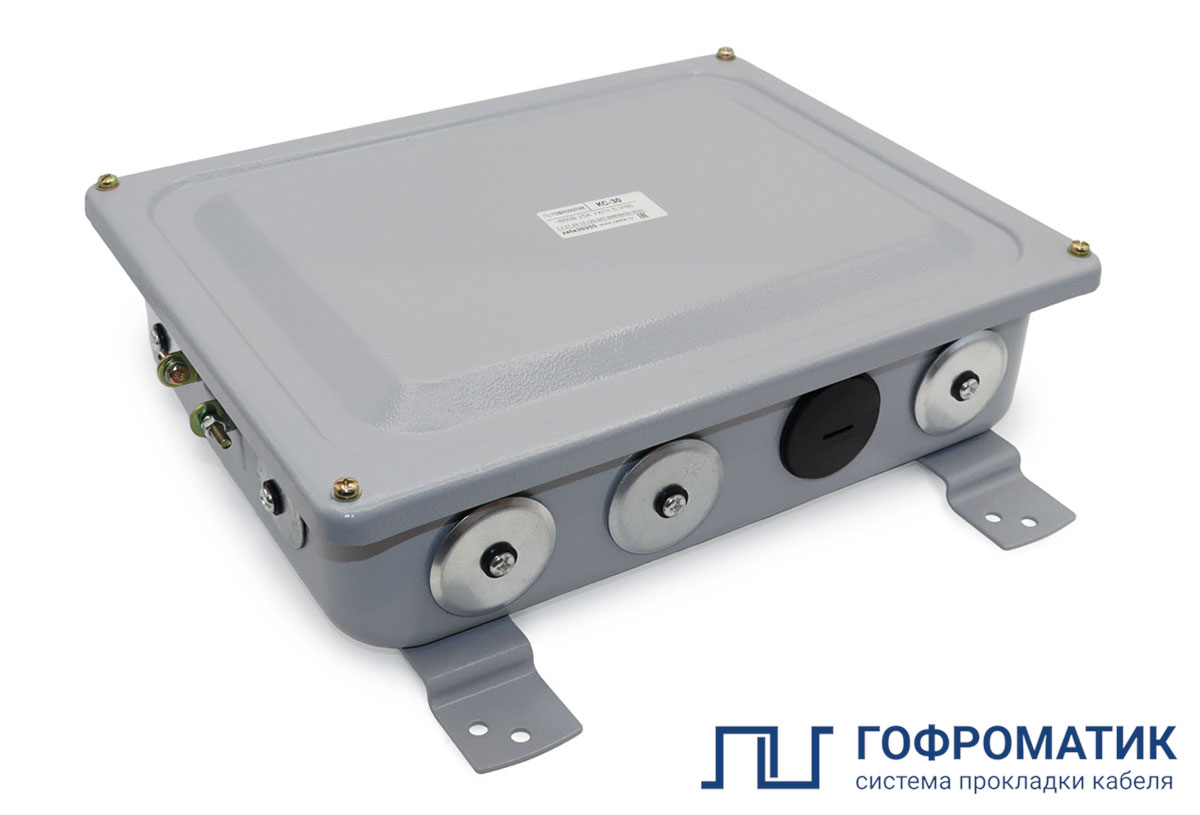

Клеммные коробки КС-30 и КС-40 соединительные
Клеммные коробки КС-30 и КС-40 соединительные
| Вид изделия | Коробка клеммная |
| Покрытие | Грунтовое |
| Температура эксплуатации | от -40 °С до +60 °С |
| Сертификат | RU C-RU.АД84.В.00192/20 |
| Сечение жил до | 4мм2 |
| Номинальный ток | до 25A |
| Материал изготовления | Оцинкованная сталь |
| Длина | 345 |
| Напряжение переменного тока | 660 В |
| Напряжение постоянного тока | 440 В |
| Изготавливается по | ТУ 27.33.13.120-047-99856433-2020 |
| Размер коробки | 345х266х107 мм |
| Бренд | ГОФРОМАТИК |
Описание
Коробки клеммные КС-30 и КС-40 предназначены для соединения и разветвления силовых электрических цепей и цепей КИПиА, выполняемых контрольными и силовыми кабелями с алюминиевыми или медными жилами сечением 1,5-4мм2. В коробке используются металлические или пластмассовые кабельные вводы.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.
Коробки могут комплектоваться латунными либо пластиковыми кабельными вводами, а так же металлическими заглушками
-
Степень защиты коробок с латунными кабельными вводами и металлическими заглушками IP65 по ГОСТ 14254-2015.
-

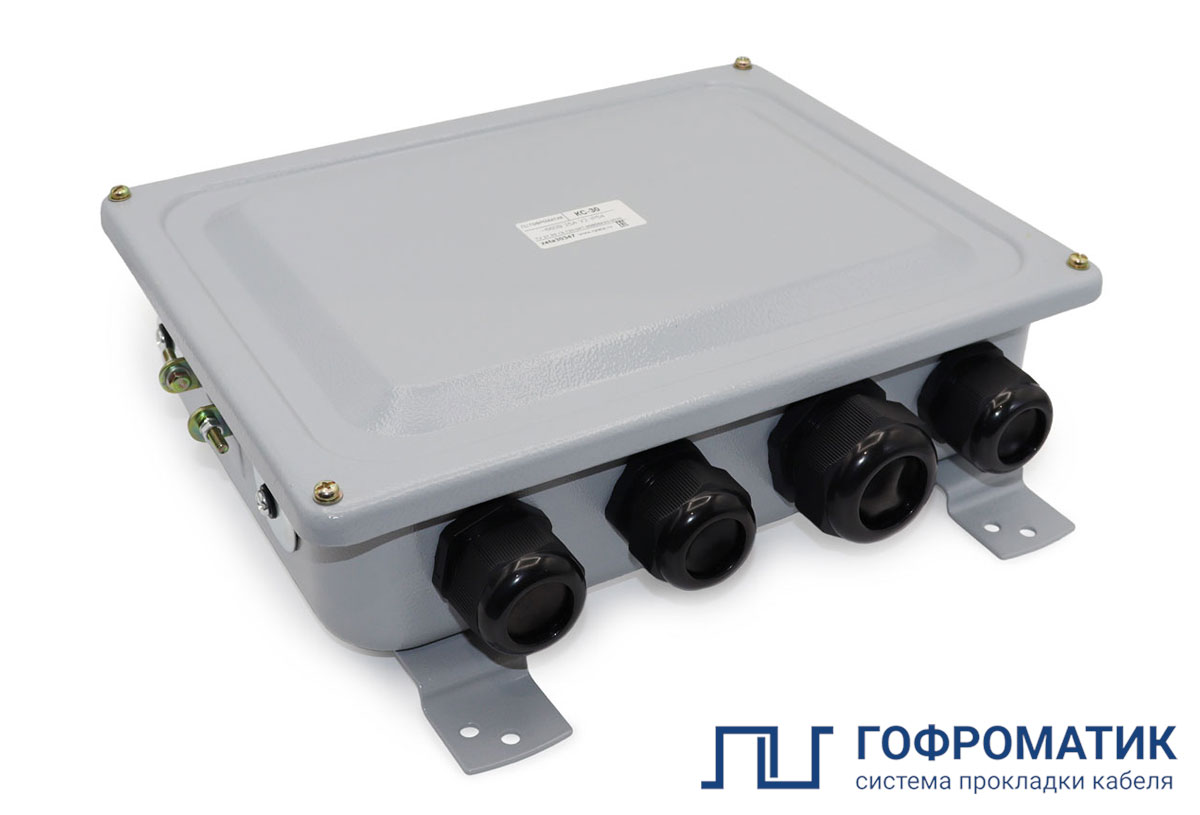

С пластиковыми кабельными вводами IP54 по ГОСТ 14254-2015.
-
Со ступенчатыми (ПВХ) кабельными вводами IP43 по ГОСТ 14254-2015.
Коробки клеммные — это универсальное решение для соединения силовых и контрольных кабелей с возможностью размещения дополнительных элементов на DIN-рейку таких как: Распределительных блоков РБД, клеммных зажимов до 80А, блоков шин в корпусе, разнообразных шин на изоляторе.
BIM и 3D модели
Документы
Описание
Коробки клеммные КС-30 и КС-40 предназначены для соединения и разветвления силовых электрических цепей и цепей КИПиА, выполняемых контрольными и силовыми кабелями с алюминиевыми или медными жилами сечением 1,5-4мм2. В коробке используются металлические или пластмассовые кабельные вводы.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.
Коробки могут комплектоваться латунными либо пластиковыми кабельными вводами, а так же металлическими заглушками
-
Степень защиты коробок с латунными кабельными вводами и металлическими заглушками IP65 по ГОСТ 14254-2015.
-
С пластиковыми кабельными вводами IP54 по ГОСТ 14254-2015.
-
Со ступенчатыми (ПВХ) кабельными вводами IP43 по ГОСТ 14254-2015.
Коробки клеммные — это универсальное решение для соединения силовых и контрольных кабелей с возможностью размещения дополнительных элементов на DIN-рейку таких как: Распределительных блоков РБД, клеммных зажимов до 80А, блоков шин в корпусе, разнообразных шин на изоляторе.
|
Артикул |
Тип изделия |
Параметры вводов |
Заглушка |
Количество зажимов |
Упаковка |
Узнать цену |
||
|---|---|---|---|---|---|---|---|---|
|
1 |
2 |
3 |
||||||
|
Артикул
|
Тип изделия
|
МG25 (13-18мм) х4 Ввод 1
|
МG32 (18-25мм) х3 Ввод 2
|
МG40 (24-30мм) х1 Ввод 3
|
4 шт. Заглушка
|
30 Количество зажимов
|
4000 гр. 13.84 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
МG25 (13-18мм) х4 Ввод 1
|
МG32 (18-25мм) х3 Ввод 2
|
МG40 (24-30мм) х1 Ввод 3
|
4 шт. Заглушка
|
40 Количество зажимов
|
4000 гр. 13.84 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М25 (8-16мм) х4 Ввод 1
|
М32 (14-25мм) х3 Ввод 2
|
М40 (22-30мм) х1 Ввод 3
|
4 шт. Заглушка
|
30 Количество зажимов
|
4000 гр. 16.28 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
М25 (8-16мм) х4 Ввод 1
|
М32 (14-25мм) х3 Ввод 2
|
М40 (22-30мм) х1 Ввод 3
|
4 шт. Заглушка
|
40 Количество зажимов
|
4300 гр. 13.84 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
— Ввод 1
|
— Ввод 2
|
— Ввод 3
|
12 шт. Заглушка
|
30 Количество зажимов
|
4200 гр. 13.84 см³ 1шт Упаковка
|
?
Цена
|
|
Артикул
|
Тип изделия
|
— Ввод 1
|
— Ввод 2
|
— Ввод 3
|
12 шт. Заглушка
|
40 Количество зажимов
|
4684 гр. 8.8 см³ 1шт Упаковка
|
?
Цена
|
- Ввод 1
- МG25 (13-18мм) х4
- Ввод 2
- МG32 (18-25мм) х3
- Ввод 3
- МG40 (24-30мм) х1
- Заглушка
- 4 шт.
- Количество зажимов
- 30
- Упаковка
-
4000 гр.
13.84 см³
1шт
- Ввод 1
- МG25 (13-18мм) х4
- Ввод 2
- МG32 (18-25мм) х3
- Ввод 3
- МG40 (24-30мм) х1
- Заглушка
- 4 шт.
- Количество зажимов
- 40
- Упаковка
-
4000 гр.
13.84 см³
1шт
- Ввод 1
- М25 (8-16мм) х4
- Ввод 2
- М32 (14-25мм) х3
- Ввод 3
- М40 (22-30мм) х1
- Заглушка
- 4 шт.
- Количество зажимов
- 30
- Упаковка
-
4000 гр.
16.28 см³
1шт
- Ввод 1
- М25 (8-16мм) х4
- Ввод 2
- М32 (14-25мм) х3
- Ввод 3
- М40 (22-30мм) х1
- Заглушка
- 4 шт.
- Количество зажимов
- 40
- Упаковка
-
4300 гр.
13.84 см³
1шт
- Ввод 1
- —
- Ввод 2
- —
- Ввод 3
- —
- Заглушка
- 12 шт.
- Количество зажимов
- 30
- Упаковка
-
4200 гр.
13.84 см³
1шт
- Ввод 1
- —
- Ввод 2
- —
- Ввод 3
- —
- Заглушка
- 12 шт.
- Количество зажимов
- 40
- Упаковка
-
4684 гр.
8.8 см³
1шт
