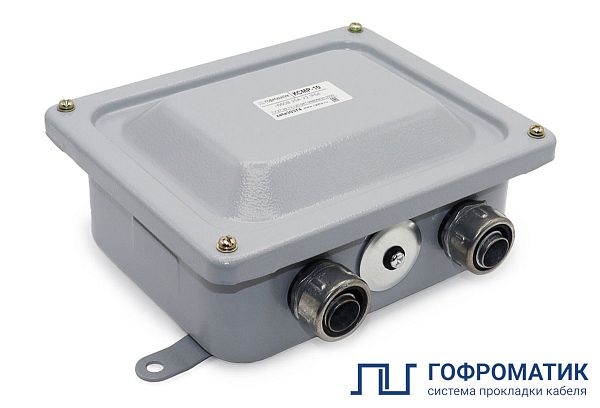

Коробка соединительная КСМР-10 У2 IP54 ЗЭТАРУС
Артикул: zeta30374
Коробка для металлорукава КСМР предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлорукавах. Ввод металлорукава в коробку производится с помощью вводных муфт МВ-М(РКн) с обеспечением степени защиты соединения IP54. Применение муфт вводных МВ-М(РКн) обеспечивает прямое соединение металлорукава с коробкой, а главное создаёт надёжный электрический контакт между металлорукаваом и коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.

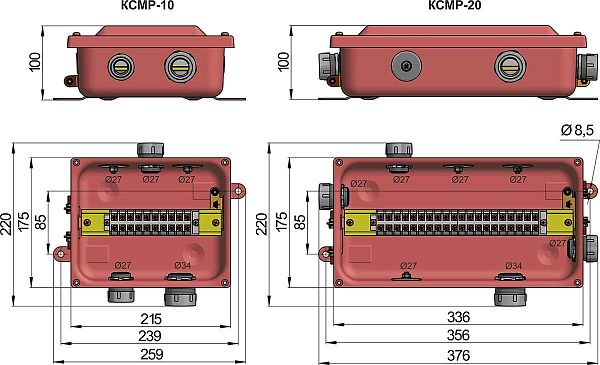

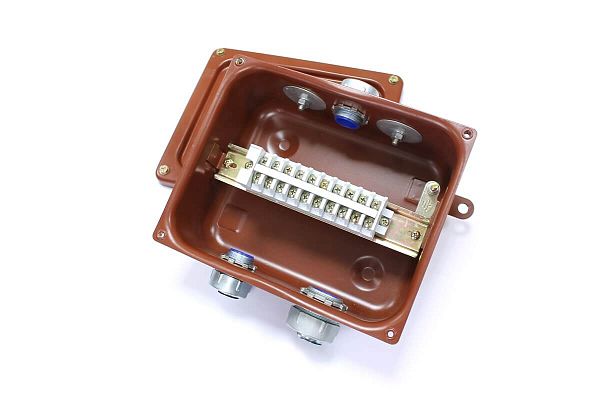

Конструкция коробки для металлорукава представляет собой корпус с установленным клеммным блоком на дин-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.
На корпусе соединительной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.
На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепёжных изделий или сварки.
Корпус и крышка коробки изготовлены из оцинкованной стали с грунтовым покрытием.
Узнать цену
Технические характеристики
| Артикул: | zeta30374 |
| Тип изделия: | КСМР-10 |
| Вид изделия: | Коробка клеммная |
| Сечение жил до: | 4мм2 |
| Номинальный ток: | до 25A |
| Материал изготовления: | оцинкованная сталь |
| Покрытие: | грунтовое |
| Тип вводов: | РКн |
| Ввод 5: | Муфта вводная МВ-М(РКн)-20 (2 шт.) |
| Ввод 6: | Муфта вводная МВ-М(РКн)-25 (1 шт.) |
| Заглушка: | Заглушка метал. Ø26-27 (3шт) + Ø32 (1шт) |
| Цвет: | коричневый |
| Напряжение переменного тока: | 660 В |
| Напряжение постоянного тока: | 440 В |
| Климатическое исполнение: | У 2 |
| Температура эксплуатации: | от -40 до +60 ˚C |
| Изготавливается по: | ТУ 27.33.13.120-047-99856433-2020 |
| Сертификат: | ТС RU C-RU.АЛ32.В.06775 |
| Степень IP: | IP54 |
| Количество зажимов: | 10 |
