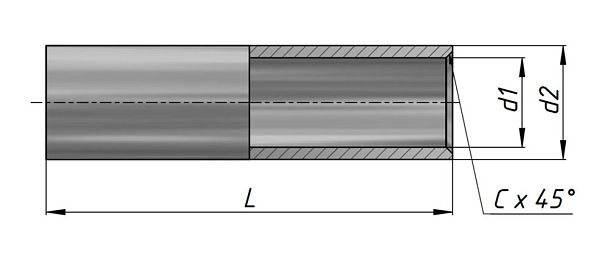

      Медные кабельные гильзы ГМ под опрессовку

      Артикул
      Тип изделия
      Номинальное сечение, мм2
      Размер d1
      Размер d2
      Размер D
      Размер L
      Сечение кабеля 2, 3 кл. гибкости мм2
      Сечение кабеля 5, 6 кл. гибкости мм2
      Выбрано 0 Показать
      Выбрано 0 Показать

      Подбор по параметрам

      Очистить все параметры
      nzeta.ru

      Акционерное общество
      «ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»

      Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
      630501, Новосибирская обл., р.п.Краснообск, а/я 130

      Описание Характеристики Продукция Документация Видео
      Гильзы кабельные соединительные медные ГМ, закрепляемые опрессовкой, предназначены для соединения медных жил проводов и кабелей с сечением до 2,5 до 240 мм². Гильзы медные применяются для кабелей напряжением до 10 кВ.
      Гильзы ГМ изготавливаются из электротехнической меди марки М2.

      Технические характеристики

       Вид изделия: Гильза медная
       Рабочее напряжение: до 10 кВ
       Метод монтажа: Опрессовка
       Наличие покрытия: Нет
       Климатическое исполнение: УХЛ 3
       Изготавливается по: ГОСТ 23469.3-79
       Материал: медь
      Артикул Тип изделия Номинальное сечение, мм2 Размеры, мм Упаковка Узнать цену
      d1 d2 L
      zeta10110
      Артикул
      ГМ 2,5-2,6
      Тип изделия
      2,5
      Номинальное сечение, мм2
      2.6
      Размер d1
      5
      Размер d2
      20
      Размер L
      M: 200 гр.
      Д: 100 мм.
      Ш: 130 мм.
      В: 10 мм.
      Кол- во: 100шт.
      Упаковка
      Узнать цену
      zeta10111
      Артикул
      ГМ 4-3
      Тип изделия
      4
      Номинальное сечение, мм2
      3
      Размер d1
      5
      Размер d2
      20
      Размер L
      M: 300 гр.
      Д: 100 мм.
      Ш: 130 мм.
      В: 20 мм.
      Кол- во: 100шт.
      Упаковка
      Узнать цену
      zeta10112
      Артикул
      ГМ 6-4
      Тип изделия
      6
      Номинальное сечение, мм2
      4
      Размер d1
      6
      Размер d2
      30
      Размер L
      M: 600 гр.
      Д: 110 мм.
      Ш: 140 мм.
      В: 20 мм.
      Кол- во: 100шт.
      Упаковка
      Узнать цену
      zeta10113
      Артикул
      ГМ 10-5
      Тип изделия
      10
      Номинальное сечение, мм2
      5
      Размер d1
      8
      Размер d2
      30
      Размер L
      M: 1000 гр.
      Д: 135 мм.
      Ш: 180 мм.
      В: 19 мм.
      Кол- во: 100шт.
      Упаковка
      Узнать цену
      zeta10114
      Артикул
      ГМ 16-6
      Тип изделия
      16
      Номинальное сечение, мм2
      6
      Размер d1
      9
      Размер d2
      30
      Размер L
      M: 900 гр.
      Д: 150 мм.
      Ш: 160 мм.
      В: 25 мм.
      Кол- во: 100шт.
      Упаковка
      Узнать цену
      zeta10115
      Артикул
      ГМ 25-7
      Тип изделия
      25
      Номинальное сечение, мм2
      7
      Размер d1
      10
      Размер d2
      40
      Размер L
      M: 1400 гр.
      Д: 160 мм.
      Ш: 180 мм.
      В: 35 мм.
      Кол- во: 100шт.
      Упаковка
      Узнать цену
      zeta10125
      Артикул
      ГМ 25-8
      Тип изделия
      25
      Номинальное сечение, мм2
      8
      Размер d1
      11
      Размер d2
      50
      Размер L
      По запросу
      Упаковка
      Узнать цену
      zeta10124
      Артикул
      ГМ 35-9
      Тип изделия
      35
      Номинальное сечение, мм2
      9
      Размер d1
      12
      Размер d2
      40
      Размер L
      M: 2100 гр.
      Д: 140 мм.
      Ш: 185 мм.
      В: 50 мм.
      Кол- во: 100шт.
      Упаковка
      Узнать цену
      zeta10116
      Артикул
      ГМ 35-10
      Тип изделия
      35
      Номинальное сечение, мм2
      10
      Размер d1
      13
      Размер d2
      50
      Размер L
      По запросу
      Упаковка
      Узнать цену
      zeta10117
      Артикул
      ГМ 50-11
      Тип изделия
      50
      Номинальное сечение, мм2
      11
      Размер d1
      14
      Размер d2
      50
      Размер L
      M: 2600 гр.
      Д: 145 мм.
      Ш: 190 мм.
      В: 105 мм.
      Кол- во: 100шт.
      Упаковка
      Узнать цену
      zeta10118
      Артикул
      ГМ 70-13
      Тип изделия
      70
      Номинальное сечение, мм2
      13
      Размер d1
      16
      Размер d2
      53
      Размер L
      M: 1500 гр.
      Д: 140 мм.
      Ш: 185 мм.
      В: 50 мм.
      Кол- во: 50шт.
      Упаковка
      Узнать цену
      zeta10119
      Артикул
      ГМ 95-15
      Тип изделия
      95
      Номинальное сечение, мм2
      15
      Размер d1
      19
      Размер d2
      67
      Размер L
      M: 1920 гр.
      Д: 140 мм.
      Ш: 185 мм.
      В: 50 мм.
      Кол- во: 30шт.
      Упаковка
      Узнать цену
      zeta10120
      Артикул
      ГМ 120-17
      Тип изделия
      120
      Номинальное сечение, мм2
      17
      Размер d1
      22
      Размер d2
      67
      Размер L
      M: 1640 гр.
      Д: 140 мм.
      Ш: 185 мм.
      В: 50 мм.
      Кол- во: 20шт.
      Упаковка
      Узнать цену
      zeta10121
      Артикул
      ГМ 150-19
      Тип изделия
      150
      Номинальное сечение, мм2
      19
      Размер d1
      25
      Размер d2
      67
      Размер L
      M: 1770 гр.
      Д: 140 мм.
      Ш: 185 мм.
      В: 50 мм.
      Кол- во: 15шт.
      Упаковка
      Узнать цену
      zeta10122
      Артикул
      ГМ 185-21
      Тип изделия
      185
      Номинальное сечение, мм2
      21
      Размер d1
      27
      Размер d2
      75
      Размер L
      M: 1380 гр.
      Д: 140 мм.
      Ш: 185 мм.
      В: 50 мм.
      Кол- во: 10шт.
      Упаковка
      Узнать цену
      zeta10123
      Артикул
      ГМ 240-24
      Тип изделия
      240
      Номинальное сечение, мм2
      24
      Размер d1
      32
      Размер d2
      75
      Размер L
      M: 1308 гр.
      Д: 140 мм.
      Ш: 185 мм.
      В: 50 мм.
      Кол- во: 6шт.
      Упаковка
      Узнать цену

      Техническая документация

      Таблица подбора наконечников по типу кабеля
      PDF, 1.34 МБ
      Маркетинговый паспорт продукта
      PDF, 2.68 МБ
      Отказное письмо
      PDF, 3.88 МБ

      Cтатьи

      Рекомендации по подбору наконечников и гильз

      Связанные товары

      Т (медные) Муфты до 1кВ Муфты до 6кВ Муфты до 10кВ

      Видео

      ГМ ( гильза медная ) производства ЗЭТАРУС заменяет:

      • Гильза медная соединительная ГМ 2.5-2.6 УХЛ3 (опрес.) КЗОЦМ 7121
      • Гильза медная соединительная ГМ 4-3 УХЛ3 (опрес.) КЗОЦМ 7120
      • Гильза медная соединительная ГМ 6-4 УХЛ3 (опрес.) КЗОЦМ 7122
      • Гильза медная соединительная ГМ GT-10-5 EKF gt-10-5
      • Гильза медная соединительная ГМ GT-16-6 EKF gt-16-6
      • Гильза медная ГМ 25-7 ГОСТ 23469.3 ИЭК UGT11-025-07
      • Гильза медная соединительная ГМ GT-35-9 EKF gt-35-9
      • Гильза медная соединительная ГМ GT-50-11 EKF gt-50-11
      • Гильза медная соединительная ГМ GT-70-13 EKF gt-70-13
      • Гильза медная соединительная ГМ GT-95-15 EKF gt-95-15
      • Гильза медная соединительная ГМ GT-120-17 EKF gt-120-17
      • Гильза медная соединительная ГМ GT-150-19 EKF gt-150-19
      • Гильза медная соединительная ГМ GT-185-21 EKF gt-185-21
      • Гильза медная ГМ 240-24 ГОСТ 23469.3 ИЭК UGT11-240-24
      • Наконечники, гильзы и соединители
        • Болтовые наконечники и соединители
        • Медные наконечники и гильзы
          • Т (медные)
          • ТМЛ (медные луженые)
          • ТМЛо (медные луженые, облегченные)
          • JG (медные луженые)
          • Наконечники под пайку
          • ГМ ( гильза медная )
          • ГМЛ (гильзы медные луженые)
        • Алюминиевые наконечники и гильзы
      • Термоусаживаемые кабельные муфты и аксессуары
      • Коробки клеммные
      • Металлорукав и изделия из него
      • Ex-оборудование
      • Кабельные вводы, сальники металлические и пластиковые
      • Электромонтажное оборудование
      • Фитинги для системы трубной электропроводки
      • Гайки и прокладки для кабельных вводов и фитингов
      Стать дилером
      О компании
      Новости завода
      Партнеры ЗЭТАРУС
      Контакты
      Политика конфиденциальности
      Реквизиты
      Разрешительная документация
      Каталог ЗЭТАРУС
      Для проектировщиков
      Наши контакты

      8 800 201-23-42
      Звонки для регионов бесплатно
      Москва +7 (495) 666-23-38
      Пн. – Пт.: с 8:00 до 17:00
      Новосибирск +7 (383) 308-72-36
      Пн. – Пт.: с 8:00 до 17:00
      © 1999 - 2021 АО Завод электротехнической арматуры / Кабельные наконечники, муфты, металлорукав МРПИ. Новосибирск. Москва
      Не знаете в каком разделе искать продукт? Воспользуйтесь поиском:
      Например: Муфта 6 СТП 10, 70-120, zeta42505, МРПИ нг SL 60
