Сжим ответвительный плашечный типа «Орех»
Подбор по параметрам
Очистить все параметры
Описание
Характеристики
Продукция
Документация

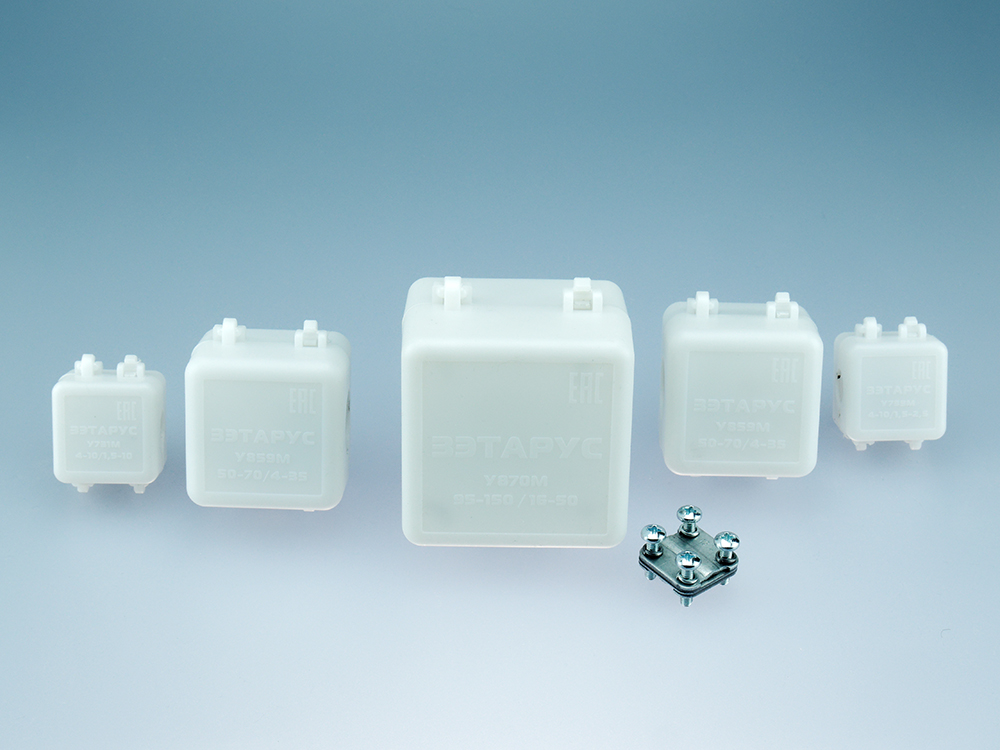

Сжимы ответвительные и плашечные или так называемые орешки для проводов предназначены для выполнения ответвлений от медных и алюминиевых проводников магистральных линий (без их разрезания) аналогичными медными и алюминиевыми проводниками.
У сжимов У867 корпус в комплект не входит.
У сжимов У867 корпус в комплект не входит.
Технические характеристики
 Вид изделия :
|
Сжим |
 Материал пластин сжима :
|
сталь оцинкованная |
 Материал корпуса :
|
полистирол |
 Степень IP :
|
IP20 |
 Климатическое исполнение :
|
У 3 |
 Температура эксплуатации :
|
от -45°С до +40˚C |
 Изготавливается по :
|
ТУ 3449-017-99856433-2014 |
| Артикул | Тип изделия | Размеры, мм | Сечение магистральных проводников | Сечение ответвительных проводников | Узнать цену | |||||
| A | B | C | A1 | B1 | C1 | |||||
| zeta50310
Артикул
|
У-731
Тип изделия
|
39
Размер A
|
39,1
Размер B
|
29,2
Размер C
|
35
Размер A1
|
35
Размер B1
|
29,8
Размер C1
|
4-10мм2
Сечение магистральных проводников
|
1,5* - 10мм2
Сечение ответвительных проводников
|
Узнать цену
|
| zeta50311
Артикул
|
У-733
Тип изделия
|
39
Размер A
|
39,1
Размер B
|
29,2
Размер C
|
35
Размер A1
|
35
Размер B1
|
29,8
Размер C1
|
16-35мм2
Сечение магистральных проводников
|
1,5* - 10мм2
Сечение ответвительных проводников
|
Узнать цену
|
| zeta50312
Артикул
|
У-734
Тип изделия
|
39
Размер A
|
39,1
Размер B
|
29,2
Размер C
|
35
Размер A1
|
35
Размер B1
|
29,8
Размер C1
|
16-35мм2
Сечение магистральных проводников
|
16-25мм2
Сечение ответвительных проводников
|
Узнать цену
|
| zeta50313
Артикул
|
У-739
Тип изделия
|
39
Размер A
|
39,1
Размер B
|
29,2
Размер C
|
35
Размер A1
|
35
Размер B1
|
29,8
Размер C1
|
4-10мм2
Сечение магистральных проводников
|
1,5-2,5мм2
Сечение ответвительных проводников
|
Узнать цену
|
| zeta50314
Артикул
|
У-859
Тип изделия
|
68
Размер A
|
68,6
Размер B
|
44,8
Размер C
|
64
Размер A1
|
64
Размер B1
|
44,2
Размер C1
|
50-70мм2
Сечение магистральных проводников
|
4* - 35мм2
Сечение ответвительных проводников
|
Узнать цену
|
| zeta50315
Артикул
|
У-867 (без корп.)
Тип изделия
|
89
Размер A
|
89,6
Размер B
|
60,8
Размер C
|
85
Размер A1
|
85
Размер B1
|
29,8
Размер C1
|
16-50мм2
Сечение магистральных проводников
|
4-16мм2
Сечение ответвительных проводников
|
Узнать цену
|
| zeta50316
Артикул
|

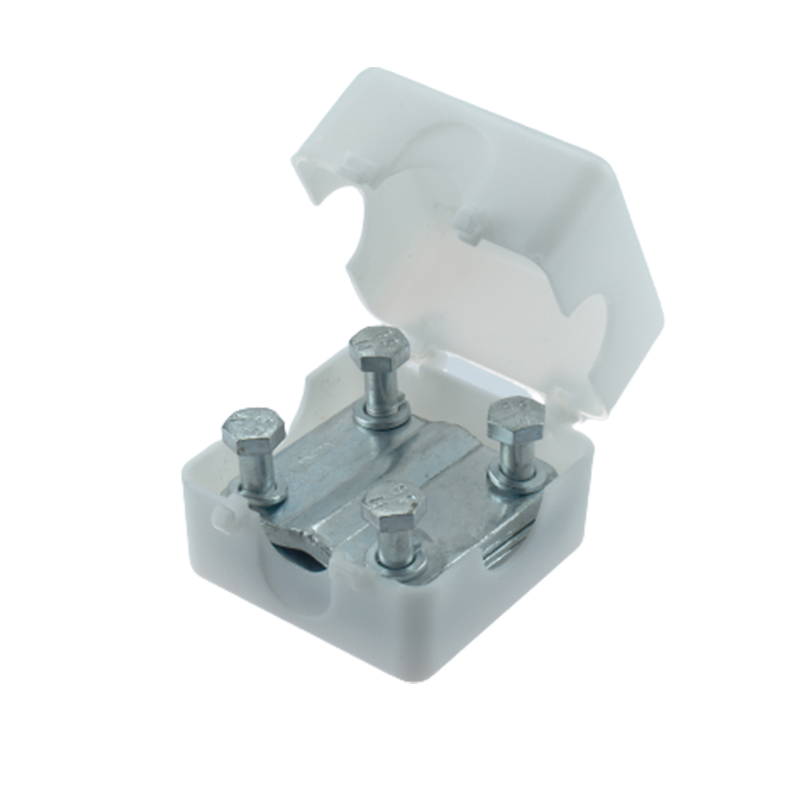

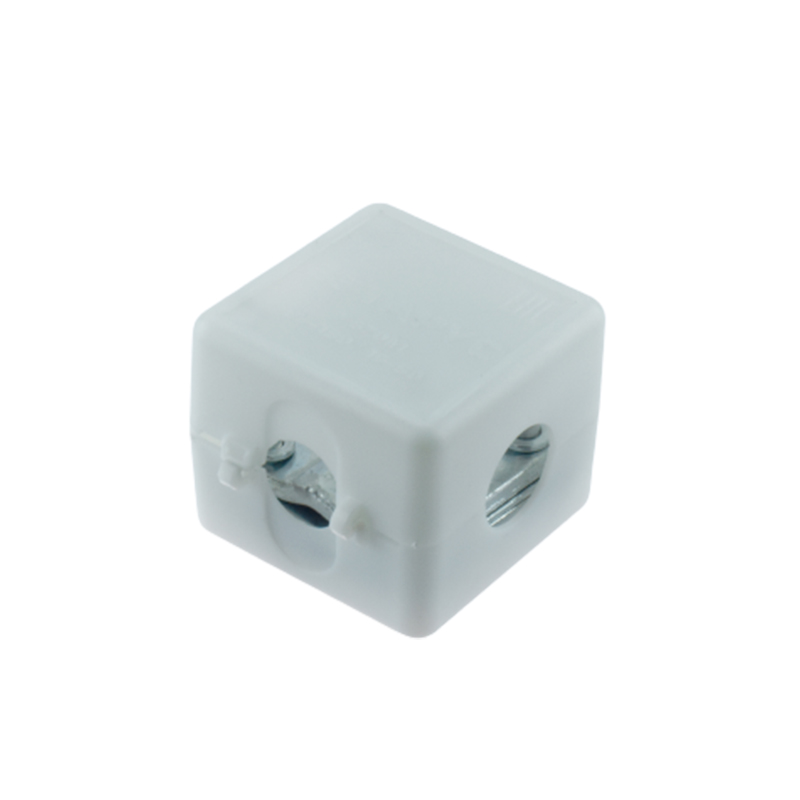

У-870
Тип изделия
|
89
Размер A
|
89,6
Размер B
|
60,8
Размер C
|
85
Размер A1
|
85
Размер B1
|
60,2
Размер C1
|
95-150мм2
Сечение магистральных проводников
|
16-50мм2
Сечение ответвительных проводников
|
Узнать цену
|
| zeta50317
Артикул
|
У-871
Тип изделия
|
89
Размер A
|
89,6
Размер B
|
60,8
Размер C
|
85
Размер A1
|
85
Размер B1
|
60,2
Размер C1
|
95-150мм2
Сечение магистральных проводников
|
50-95мм2
Сечение ответвительных проводников
|
Узнать цену
|
| zeta50318
Артикул
|
У-872
Тип изделия
|
89
Размер A
|
89,6
Размер B
|
60,8
Размер C
|
85
Размер A1
|
85
Размер B1
|
60,2
Размер C1
|
95-150мм2
Сечение магистральных проводников
|
95-120мм2
Сечение ответвительных проводников
|
Узнать цену
|
Техническая документация
Сертификат соответствия
PDF, 479.72 КБ
Сжимы ответвительные производства ЗЭТА заменяет:
- Зажим ответвительный У-731М (4-10/1,5-10 мм²) IP20 IEK
- Зажим ответвительный У-733М (16-35/1,5-10 мм²) IP20 IEK
- Зажим ответвительный У-734М (16-35/16-25 мм²) IP20 IEK
- Зажим ответвительный У-739М (4-10/1,5-2,5 мм²) IP20 IEK
- Зажим ответвительный У-859М (50-70/4-35 мм²) IP20 IEK
- Зажим ответвительный У-870М (95-150/16-50 мм²) IP20 IEK
- Зажим ответвительный У-871М (95-150/50-95 мм²) IP20 IEK
- К1932. Сжим У872М ответвительный магистраль 95-150кв.мм отвод 95-120кв.мм (КВТ Калуга)
