Коробка клеммная ККМТ-20 У3 IP31 ЗЭТАРУС
Артикул: zeta30371
Коробка клеммная металлическая с муфтами ТР для трубной электропроводки ККМТ предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлических трубах (в трубной системе электропроводки). Присоединение металлических труб к клеммной коробке производится с помощью вводных патрубков У476, У477 и муфт ТР4, ТР5. Этот тип соединения упрощает процесс монтажа, так как не требуется использование резьбовых и сварных соединений труб и главное обеспечивает надёжный электрический контакт между трубой и клеммной коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.

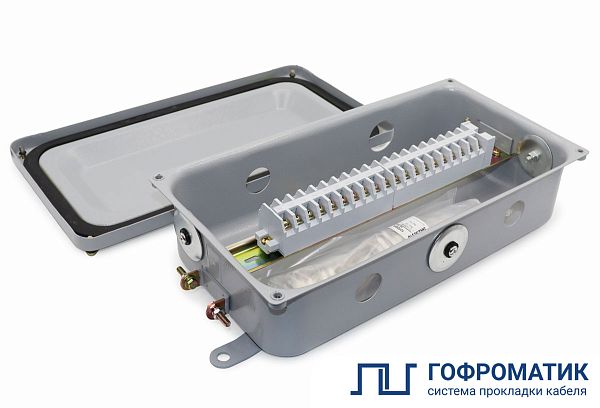

Конструкция клеммной коробки представляет собой корпус с установленным клеммным блоком на дин-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.
На корпусе клеммной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.
На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепежных изделий или сварки.
Корпус и крышка коробки изготовлены из оцинкованной стали с грунтовым покрытием.
Узнать цену
Технические характеристики
| Артикул: | zeta30371 |
| Тип изделия: | ККМТ-20 |
| Вид изделия: | Коробка клеммная |
| Сечение жил до: | 4мм2 |
| Номинальный ток: | до 25A |
| Материал изготовления: | оцинкованная сталь |
| Покрытие: | грунтовое |
| Тип вводов: | Патрубок + муфта ТР |
| Ввод 5: | Патрубок У476 + муфта ТР4 (3 комплекта) (25-28мм) |
| Ввод 6: | Патрубок У477 + муфта ТР5 (1 комплект) |
| Заглушка: | Заглушка метал. Ø26-27 (4шт) + Ø32 (1шт) |
| Цвет: | коричневый |
| Напряжение переменного тока: | 660 В |
| Напряжение постоянного тока: | 440 В |
| Климатическое исполнение: | У 3 |
| Температура эксплуатации: | от -40 до +60 ˚C |
| Изготавливается по: | ТУ 27.33.13.120-047-99856433-2020 |
| Сертификат: | ТС RU C-RU.АЛ32.В.06775 |
| Степень IP: | IP31 |
| Количество зажимов: | 20 |
