Коробка клеммная ККМА-10 У2 IP54 ЗЭТАРУС
Артикул: zeta30372
Коробка клеммная металлическая с муфтами АТК для трубной электропроводки ККМА предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлических трубах (в трубной системе электропроводки). Присоединение металлических труб к клеммной коробке производится с помощью вводных муфт АТК со степенью защиты соединения IP54. Этот тип соединения упрощает процесс монтажа, так как не требуется использование резьбовых и сварных соединений труб и главное обеспечивает надёжный электрический контакт между трубой и клеммной коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.

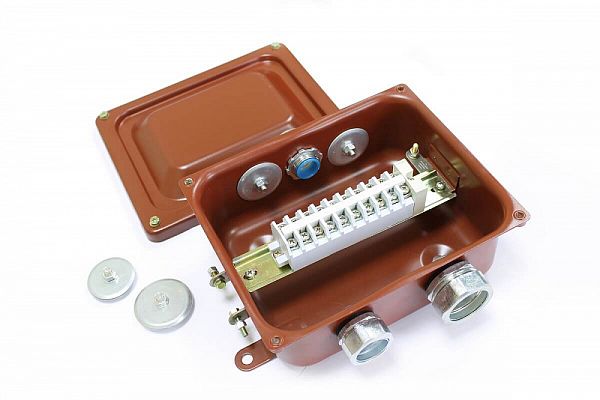

Конструкция клеммной коробки ККМА представляет собой корпус с установленным клеммным блоком на дин-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.
На корпусе клеммной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.
На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепежных изделий или сварки.

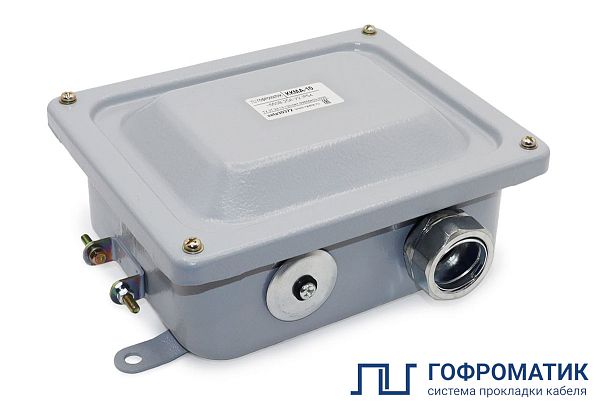

Корпус и крышка коробки изготовлены из оцинкованной стали с грунтовым покрытием.
Узнать ценуТехнические характеристики
Артикул: | zeta30372 |
Тип изделия: | ККМА-10 |
Вид изделия: | Коробка клеммная |
Сечение жил до: | 4мм2 |
Номинальный ток: | до 25A |
Материал изготовления: | оцинкованная сталь |
Покрытие: | грунтовое |
Тип вводов: | АТК |
Ввод 1: | Муфта вводная АТК-20 (26,3-27,2мм) х2 |
Ввод 2: | Муфта вводная АТК-25 (33,0-33,9мм) х1 |
Заглушка: | Заглушка метал. Ø25 (3шт) + Ø32 (1шт) |
Цвет: | коричневый |
Напряжение переменного тока: | 660 В |
Напряжение постоянного тока: | 440 В |
Климатическое исполнение: | У 2 |
Температура эксплуатации: | от -40 до +60 ˚C |
Изготавливается по: | ТУ 27.33.13.120-047-99856433-2020 |
Сертификат: | RU C-RU.АД84.В.00192/20 |
Степень IP: | IP54 |
Количество зажимов: | 10 |
