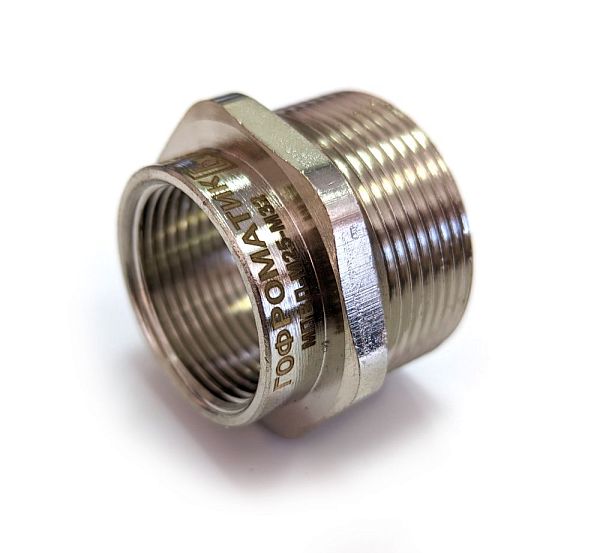

Взрывозащищённая Ex-переходная муфта МПВЛ-М40-К1 1/4 Ех db e II Gb U ГОФРОМАТИК
Ex-переходная муфта МПВЛ-М40-К1 1/4 Ех db e II Gb U ГОФРОМАТИК
Ex-переходная муфта МПВЛ-М40-К1 1/4 Ех db e II Gb U ГОФРОМАТИК
| Артикул товара | zeta30560 |
|---|---|
| Вид изделия | Ех-муфта переходная |
| Тип изделия | МПВЛ-М40-К1 1/4 |
| Материал | Никелированная латунь |
| Бренд | ГОФРОМАТИК |
Назначение
Переходные муфты резьбовые взрывозащищённые типа МПВ предназначены для использования в качестве переходного элемента между кабельным вводом и оборудованием для соединения резьбы разного размера и типа, а также выполняют функцию поддержания необходимого уровня и вида взрывозащиты Ex-оборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-переходные муфты типа МПВ соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb U по ГОСТ 31610.0-2014

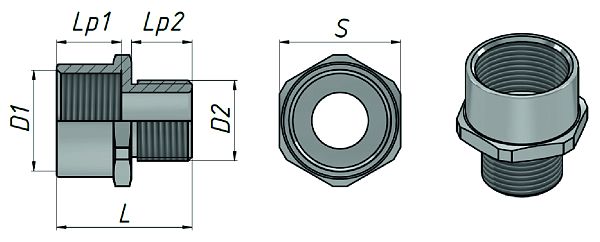

Переходные муфты взрывозащищенные устанавливаются в отверстия электротехнических устройств с толщиной стенки более 6 мм, снабжённых резьбой, соответствующего размеру и типу резьбы Б переходной муфты, а кабельный ввод либо другое устройство ввода вкручивается в резьбовое отверстие А переходной муфты (см. чертеж). Крепление переходной муфты производится резьбой на корпусе.
Ex-переходные муфты типа МПВЛ изготовлены из шестигранных прутков латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Тип и размер внутренней резьбы D1, мм | M40х1,5 |
| Тип и размер наружной резьбы D2, мм | K1 1/4" |
| Модель/исполнение | Прямолинейный |
| Длина резьбы Lp1, мм | 16 |
| Длина резьбы Lp2, мм | 15 |
| Общая длина L, мм (Ex) | 38,5 |
| Маркировка взрывозащиты | Ех db e II Gb U |
| Климатическое исполнение | УХЛ 1 |
| Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
| Размер под ключ S, мм | 45 |
Переходные муфты резьбовые взрывозащищённые типа МПВЛ-М40-К1 1/4 предназначены для использования в качестве переходного элемента между кабельным вводом и оборудованием для согласования резьбы разного размера и типа, а также выполняют функцию поддержания необходимого уровня и вида взрывозащиты Ex-оборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Материал изготовления: Никелированная латунь
Ex-переходные муфты типа МПВЛ-М40-К1 1/4 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb U по ГОСТ 31610.0-2014
Переходные муфты взрывозащищенные устанавливаются в отверстия электротехнических устройств с толщиной стенки более 6 мм, снабжённых резьбой, соответствующего размеру и типу резьбы Б переходной муфты, а кабельный ввод либо другое устройство ввода вкручивается в резьбовое отверстие А переходной муфты (см. чертеж). Крепление переходной муфты производится резьбой на корпусе.
