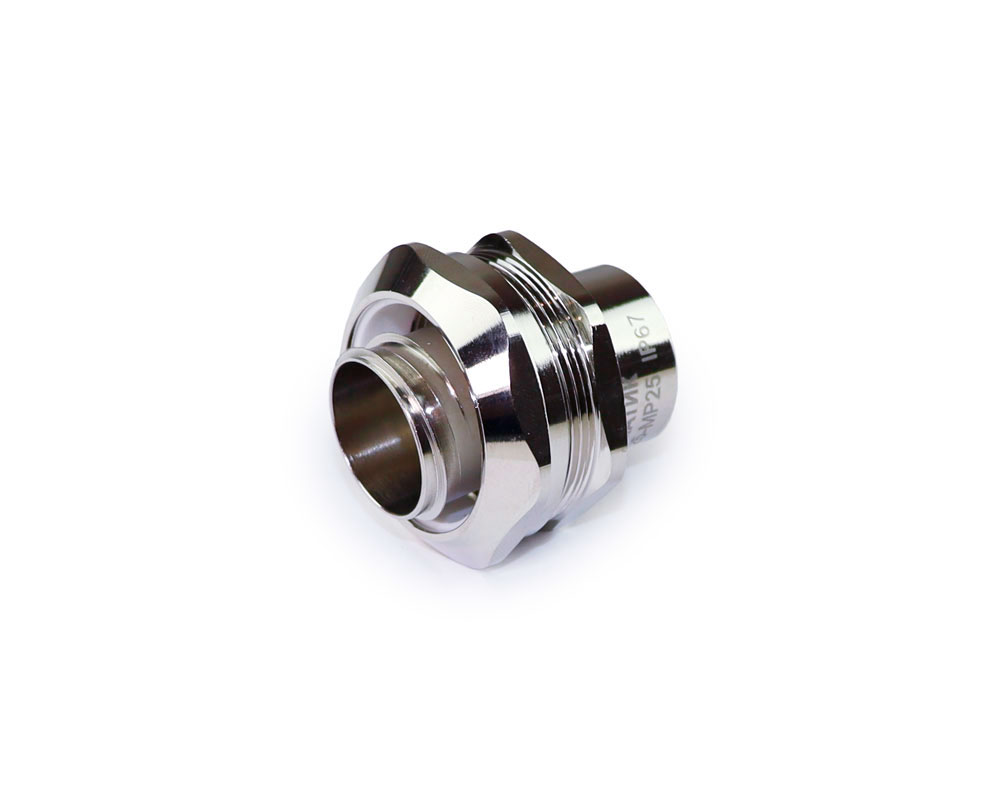

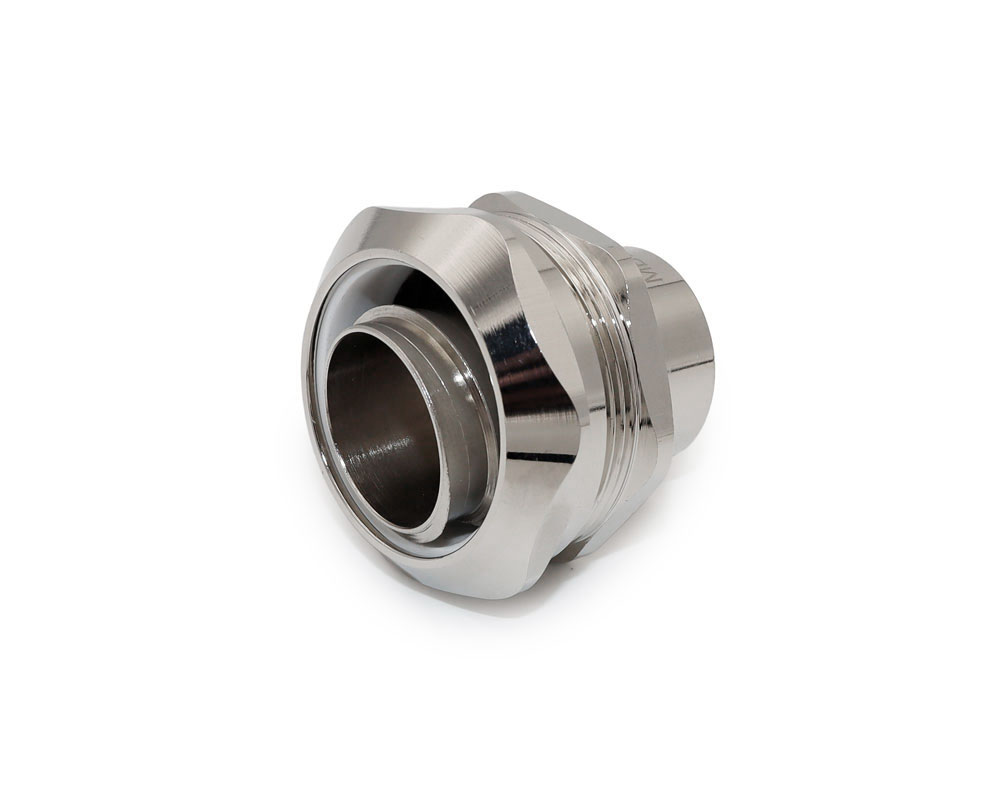

Фитинги (муфты) для соединения металлорукав-труба
Технические характеристики
 Вид изделия |
Муфта вводная |

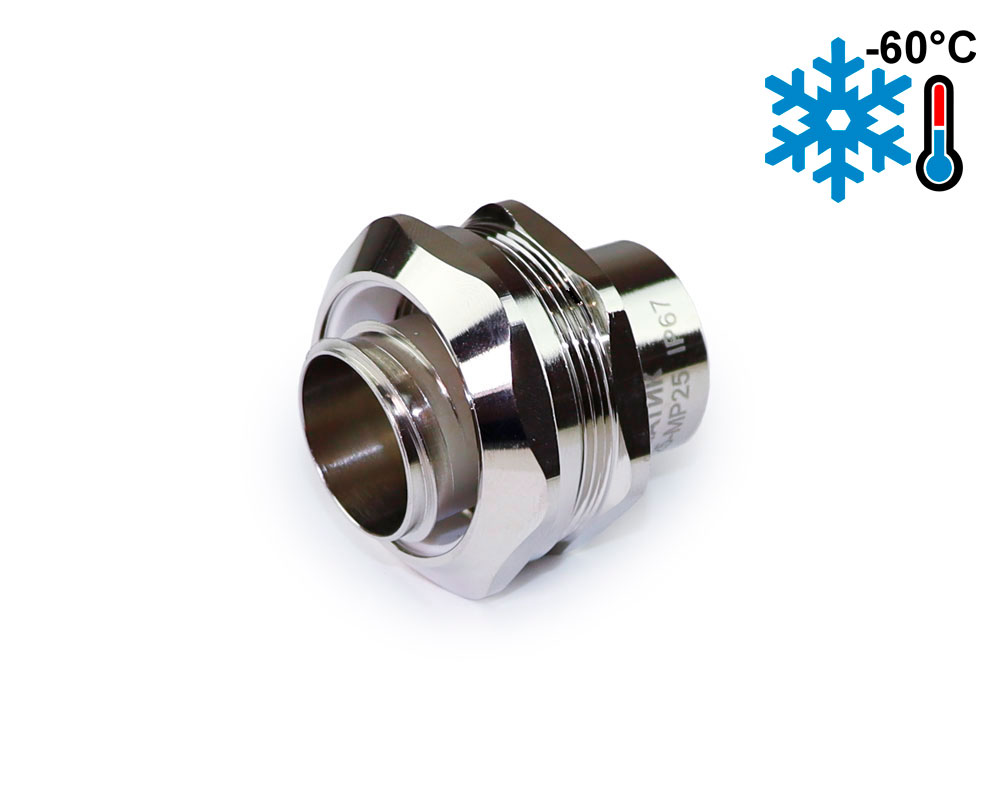

 Температура транспортировки, монтажа и эксплуатации |
от -60 до +180 °С |
 Сертификат |
04ИДЮ11.RU.С00128 |
 Стeпень IP |
IP67 |
 Климатическое исполнение |
B 1, 5 |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
045401674403 |
|
Изготавливается по |
ТУ 27.33.13.130-023-99856433-2017 |
 Материал |
Нержавеющая сталь |
 Бренд |
ГОФРОМАТИК |

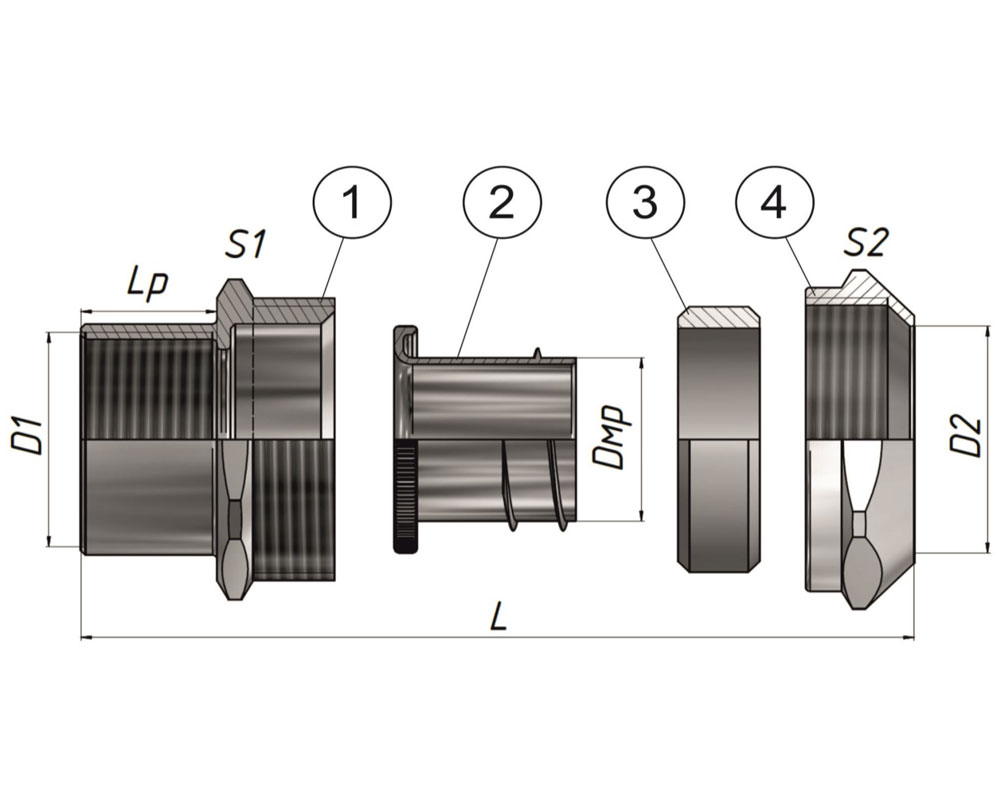

| Артикул | Тип изделия | Тип и размер резьбы D1 | Условный проход | Длина резьбы Lp / Общая длина L, мм | Размеры, мм | Размер под ключ, мм | Упаковка | Узнать цену | ||
| Dмр | D2 | S1 | S2 | |||||||
| zeta45251
Артикул
|
МВВ-НС-М12-МР10
Тип изделия
|
М12х1,5
Тип и размер резьбы D1
|
10
Условный проход
|
12/31,2
Длина резьбы Lp / Общая длина L, мм
|
9,6
Размер Dмр
|
16
Размер D2
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
35 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45255
Артикул
|
МВВ-НС-М12-МР12
Тип изделия
|
М12х1,5
Тип и размер резьбы D1
|
12
Условный проход
|
12/31,5
Длина резьбы Lp / Общая длина L, мм
|
11,2
Размер Dмр
|
18
Размер D2
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
42 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45259
Артикул
|
МВВ-НС-М16-МР10
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
10
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
9,6
Размер Dмр
|
16
Размер D2
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
39 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45263
Артикул
|
МВВ-НС-М16-МР12
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
12
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
11,2
Размер Dмр
|
18
Размер D2
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
42 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45267
Артикул
|
МВВ-НС-М16-МР15
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
15
Условный проход
|
12/32,5
Длина резьбы Lp / Общая длина L, мм
|
14,7
Размер Dмр
|
21
Размер D2
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
50 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45271
Артикул
|
МВВ-НС-М20-МР15
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
15
Условный проход
|
13/33,5
Длина резьбы Lp / Общая длина L, мм
|
14,7
Размер Dмр
|
21
Размер D2
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
52 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45275
Артикул
|
МВВ-НС-М20-МР18
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
18
Условный проход
|
13/33,8
Длина резьбы Lp / Общая длина L, мм
|
16,9
Размер Dмр
|
24,5
Размер D2
|
32
Размер под ключ S1, мм
|
32
Размер под ключ S2, мм
|
60 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45279
Артикул
|
МВВ-НС-М20-МР20
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
20
Условный проход
|
13/35,7
Длина резьбы Lp / Общая длина L, мм
|
19,1
Размер Dмр
|
26,5
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
68 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45283
Артикул
|
МВВ-НС-М20-МР22
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
22
Условный проход
|
13/34,2
Длина резьбы Lp / Общая длина L, мм
|
20,7
Размер Dмр
|
27,2
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
70 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45287
Артикул
|
МВВ-НС-М25-МР20
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
20
Условный проход
|
15/37,8
Длина резьбы Lp / Общая длина L, мм
|
19,1
Размер Dмр
|
26,5
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
71 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45291
Артикул
|
МВВ-НС-М25-МР22
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
22
Условный проход
|
15/37,1
Длина резьбы Lp / Общая длина L, мм
|
20,7
Размер Dмр
|
27,2
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
75 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45295
Артикул
|
МВВ-НС-М25-МР25
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
25
Условный проход
|
15/37,6
Длина резьбы Lp / Общая длина L, мм
|
24
Размер Dмр
|
33,5
Размер D2
|
42
Размер под ключ S1, мм
|
42
Размер под ключ S2, мм
|
98 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45299
Артикул
|
МВВ-НС-М32-МР25
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
25
Условный проход
|
16/38,5
Длина резьбы Lp / Общая длина L, мм
|
24
Размер Dмр
|
33,5
Размер D2
|
42
Размер под ключ S1, мм
|
42
Размер под ключ S2, мм
|
106 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45303
Артикул
|
МВВ-НС-М32-МР32
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
30,8
Размер Dмр
|
41
Размер D2
|
52
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
150 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45307
Артикул
|
МВВ-НС-М32-МР35
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
35
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
33,5
Размер Dмр
|
43
Размер D2
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
143 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45311
Артикул
|
МВВ-НС-М40-МР32
Тип изделия
|
М40х1,5
Тип и размер резьбы D1
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
30,8
Размер Dмр
|
41
Размер D2
|
52
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
147 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45315
Артикул
|
МВВ-НС-М40-МР35
Тип изделия
|
М40х1,5
Тип и размер резьбы D1
|
35
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
33,5
Размер Dмр
|
43
Размер D2
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
145 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45319
Артикул
|
МВВ-НС-М40-МР38
Тип изделия
|
М40х1,5
Тип и размер резьбы D1
|
38
Условный проход
|
16/43,8
Длина резьбы Lp / Общая длина L, мм
|
36,6
Размер Dмр
|
46,8
Размер D2
|
58,3
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
180 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45323
Артикул
|
МВВ-НС-М40-МР40
Тип изделия
|
М40х1,5
Тип и размер резьбы D1
|
40
Условный проход
|
16/42,5
Длина резьбы Lp / Общая длина L, мм
|
38,5
Размер Dмр
|
48,5
Размер D2
|
60,3
Размер под ключ S1, мм
|
60,3
Размер под ключ S2, мм
|
179 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45327
Артикул
|
МВВ-НС-М50-МР38
Тип изделия
|
М50х1,5
Тип и размер резьбы D1
|
38
Условный проход
|
18/45,8
Длина резьбы Lp / Общая длина L, мм
|
36,6
Размер Dмр
|
46,8
Размер D2
|
58,3
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
184 гр. 0.17 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45331
Артикул
|
МВВ-НС-М50-МР40
Тип изделия
|
М50х1,5
Тип и размер резьбы D1
|
40
Условный проход
|
18/45,5
Длина резьбы Lp / Общая длина L, мм
|
38,5
Размер Dмр
|
48,5
Размер D2
|
60,3
Размер под ключ S1, мм
|
60,3
Размер под ключ S2, мм
|
181 гр. 0.17 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45335
Артикул
|
МВВ-НС-М50-МР50
Тип изделия
|
М50х1,5
Тип и размер резьбы D1
|
50
Условный проход
|
18/48,7
Длина резьбы Lp / Общая длина L, мм
|
48
Размер Dмр
|
59
Размер D2
|
72,55
Размер под ключ S1, мм
|
72,55
Размер под ключ S2, мм
|
252 гр. 0.26 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45339
Артикул
|
МВВ-НС-G3/8-МР10
Тип изделия
|
G3/8
Тип и размер резьбы D1
|
10
Условный проход
|
12/31,2
Длина резьбы Lp / Общая длина L, мм
|
9,6
Размер Dмр
|
16
Размер D2
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
39 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45343
Артикул
|
МВВ-НС-G3/8-МР12
Тип изделия
|
G3/8
Тип и размер резьбы D1
|
12
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
11,2
Размер Dмр
|
18
Размер D2
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
42 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45347
Артикул
|
МВВ-НС-G3/8-МР15
Тип изделия
|
G3/8
Тип и размер резьбы D1
|
15
Условный проход
|
12/32,3
Длина резьбы Lp / Общая длина L, мм
|
14,7
Размер Dмр
|
21
Размер D2
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
50 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45351
Артикул
|
МВВ-НС-G1/2-МР15
Тип изделия
|
G1/2
Тип и размер резьбы D1
|
15
Условный проход
|
13/33,5
Длина резьбы Lp / Общая длина L, мм
|
14,7
Размер Dмр
|
21
Размер D2
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
53 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45355
Артикул
|
МВВ-НС-G1/2-МР18
Тип изделия
|
G1/2
Тип и размер резьбы D1
|
18
Условный проход
|
13/33,5
Длина резьбы Lp / Общая длина L, мм
|
16,9
Размер Dмр
|
24,5
Размер D2
|
32
Размер под ключ S1, мм
|
32
Размер под ключ S2, мм
|
61 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45359
Артикул
|
МВВ-НС-G1/2-МР20
Тип изделия
|
G1/2
Тип и размер резьбы D1
|
20
Условный проход
|
13/35,7
Длина резьбы Lp / Общая длина L, мм
|
19,1
Размер Dмр
|
26,5
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
69 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45363
Артикул
|
МВВ-НС-G1/2-МР22
Тип изделия
|
G1/2
Тип и размер резьбы D1
|
22
Условный проход
|
13/34,2
Длина резьбы Lp / Общая длина L, мм
|
20,7
Размер Dмр
|
27,2
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
71 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45367
Артикул
|
МВВ-НС-G3/4-МР20
Тип изделия
|
G3/4
Тип и размер резьбы D1
|
20
Условный проход
|
15/37,7
Длина резьбы Lp / Общая длина L, мм
|
19,1
Размер Dмр
|
26,5
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
74 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45371
Артикул
|
МВВ-НС-G3/4-МР22
Тип изделия
|
G3/4
Тип и размер резьбы D1
|
22
Условный проход
|
15/37,2
Длина резьбы Lp / Общая длина L, мм
|
20,7
Размер Dмр
|
27,2
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
78 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45375
Артикул
|
МВВ-НС-G3/4-МР25
Тип изделия
|
G3/4
Тип и размер резьбы D1
|
25
Условный проход
|
15/37,2
Длина резьбы Lp / Общая длина L, мм
|
24
Размер Dмр
|
33,5
Размер D2
|
42
Размер под ключ S1, мм
|
42
Размер под ключ S2, мм
|
101 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45379
Артикул
|
МВВ-НС-G1-МР25
Тип изделия
|
G1
Тип и размер резьбы D1
|
25
Условный проход
|
16/39,3
Длина резьбы Lp / Общая длина L, мм
|
24
Размер Dмр
|
33,5
Размер D2
|
42
Размер под ключ S1, мм
|
42
Размер под ключ S2, мм
|
109 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45383
Артикул
|
МВВ-НС-G1-МР32
Тип изделия
|
G1
Тип и размер резьбы D1
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
30,8
Размер Dмр
|
41
Размер D2
|
52
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
157 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45387
Артикул
|
МВВ-НС-G1-МР35
Тип изделия
|
G1
Тип и размер резьбы D1
|
35
Условный проход
|
16/42,5
Длина резьбы Lp / Общая длина L, мм
|
33,5
Размер Dмр
|
43
Размер D2
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
146 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45391
Артикул
|
МВВ-НС-G1 1/4-МР32
Тип изделия
|
G1 1/4
Тип и размер резьбы D1
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
30,8
Размер Dмр
|
41
Размер D2
|
52
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
166 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45395
Артикул
|
МВВ-НС-G1 1/4-МР35
Тип изделия
|
G1 1/4
Тип и размер резьбы D1
|
35
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
33,5
Размер Dмр
|
43
Размер D2
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
156 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45399
Артикул
|
МВВ-НС-G1 1/4-МР38
Тип изделия
|
G1 1/4
Тип и размер резьбы D1
|
38
Условный проход
|
16/43,8
Длина резьбы Lp / Общая длина L, мм
|
36,6
Размер Dмр
|
46,8
Размер D2
|
58,3
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
188 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45403
Артикул
|
МВВ-НС-G1 1/4-МР40
Тип изделия
|
G1 1/4
Тип и размер резьбы D1
|
40
Условный проход
|
16/43,8
Длина резьбы Lp / Общая длина L, мм
|
38,5
Размер Dмр
|
48,5
Размер D2
|
60,37
Размер под ключ S1, мм
|
60,37
Размер под ключ S2, мм
|
187 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45407
Артикул
|
МВВ-НС-G1 1/2-МР38
Тип изделия
|
G1 1/2
Тип и размер резьбы D1
|
38
Условный проход
|
18/46,4
Длина резьбы Lp / Общая длина L, мм
|
36,6
Размер Dмр
|
46,8
Размер D2
|
58,3
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
201 гр. 0.17 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45411
Артикул
|
МВВ-НС-G1 1/2-МР40
Тип изделия
|
G1 1/2
Тип и размер резьбы D1
|
40
Условный проход
|
18/45,5
Длина резьбы Lp / Общая длина L, мм
|
38,5
Размер Dмр
|
48,5
Размер D2
|
60,37
Размер под ключ S1, мм
|
60,37
Размер под ключ S2, мм
|
195 гр. 0.16 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45415
Артикул
|
МВВ-НС-G1 1/2-МР50
Тип изделия
|
G1 1/2
Тип и размер резьбы D1
|
50
Условный проход
|
18/48,7
Длина резьбы Lp / Общая длина L, мм
|
48
Размер Dмр
|
59
Размер D2
|
72,55
Размер под ключ S1, мм
|
72,55
Размер под ключ S2, мм
|
269 гр. 0.26 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара
Муфты вводные с внутренней присоединительной резьбой МВВ изготавливаемые из нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования.
Муфты обладают повышенной степенью защиты - IP 67. Муфты МВВ могут, производятся с двумя типами внутренней присоединительной резьбы на выбор: метрическая «М» и цилиндрическая трубная «G» по ГОСТ.
Устойчивы к фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.

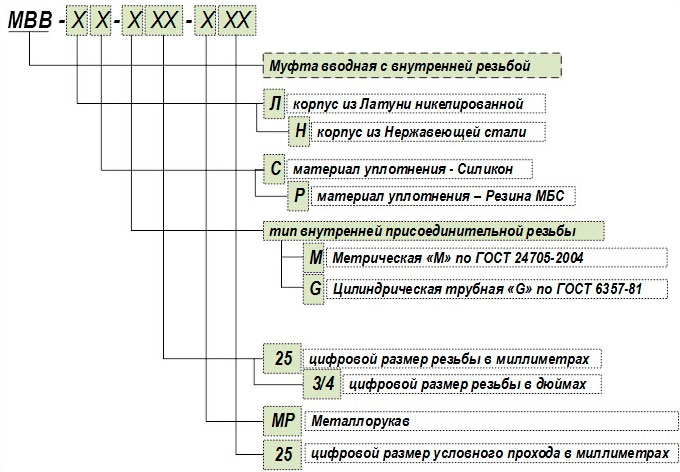

Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Оконцеватель металлорукава.
- 3. Уплотнитель металлорукава.
- 4. Накидная гайка.
