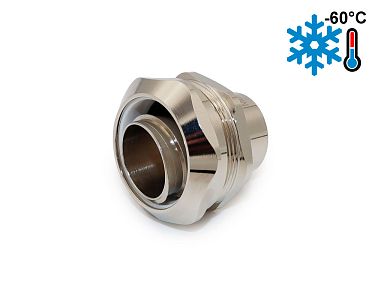

Муфты вводные МВВ IP67 - линейка МОРОЗКА
Технические характеристики
 Вид изделия |
Муфта |
 Температура транспортировки, монтажа и эксплуатации |
от -60 до +180 °С |
 Сертификат |
04ИДЮ128.RU.С01639 |
 Стeпень IP |
IP67 |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
045401674403 |
|
Изготавливается по |
ТУ 27.33.13.130-023-99856433-2017 |
 Бренд |
ГОФРОМАТИК |
3D модели
ᐁ Развернуть ᐁ
Техническая документация
ᐁ Развернуть ᐁ
Размеры
| Артикул | Тип изделия | Тип и размер резьбы D1 | Условный проход | Длина резьбы Lp / Общая длина L, мм | Размеры, мм | Размер под ключ, мм | Упаковка | Узнать цену | ||
| Dмр | D2 | S1 | S2 | |||||||

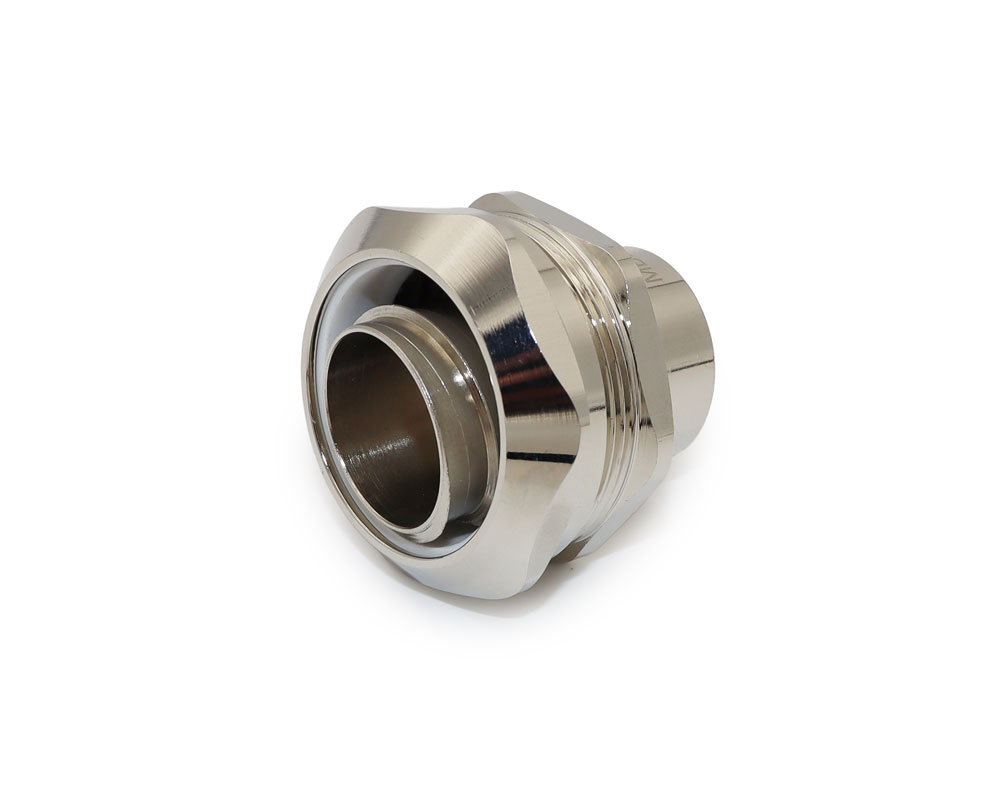

| Муфта вводная МВВ латунная (уплотнение силикон) с климатическим исполнением УХЛ 1, 5 и температурой эксп.: -60°C ~ 180°C | ||||||||||
| zeta45249
Артикул
|
МВВ-ЛС-М12-МР10
Тип изделия
|
М12х1,5
Тип и размер резьбы D1
|
10
Условный проход
|
12/31,2
Длина резьбы Lp / Общая длина L, мм
|
9,6
Размер Dмр
|
16
Размер D2
|
23
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
37 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45253
Артикул
|
МВВ-ЛС-М12-МР12
Тип изделия
|
М12х1,5
Тип и размер резьбы D1
|
12
Условный проход
|
12/31,5
Длина резьбы Lp / Общая длина L, мм
|
11,2
Размер Dмр
|
18
Размер D2
|
25
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
44 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45257
Артикул
|
МВВ-ЛС-М16-МР10
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
10
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
9,6
Размер Dмр
|
16
Размер D2
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
41 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45261
Артикул
|
МВВ-ЛС-М16-МР12
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
12
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
11,2
Размер Dмр
|
18
Размер D2
|
25
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
45 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45265
Артикул
|
МВВ-ЛС-М16-МР15
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
15
Условный проход
|
12/32,5
Длина резьбы Lp / Общая длина L, мм
|
14,7
Размер Dмр
|
21
Размер D2
|
27
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
53 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45269
Артикул
|
МВВ-ЛС-М20-МР15
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
15
Условный проход
|
13/33,5
Длина резьбы Lp / Общая длина L, мм
|
14,7
Размер Dмр
|
21
Размер D2
|
27
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
55 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45277
Артикул
|
МВВ-ЛС-М20-МР20
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
20
Условный проход
|
13/35,7
Длина резьбы Lp / Общая длина L, мм
|
19,1
Размер Dмр
|
26,5
Размер D2
|
35
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
72 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45285
Артикул
|
МВВ-ЛС-М25-МР20
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
20
Условный проход
|
15/37,8
Длина резьбы Lp / Общая длина L, мм
|
19,1
Размер Dмр
|
26,5
Размер D2
|
35
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
75 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45289
Артикул
|
МВВ-ЛС-М25-МР22
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
22
Условный проход
|
15/37,1
Длина резьбы Lp / Общая длина L, мм
|
20,7
Размер Dмр
|
27,2
Размер D2
|
35
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
79 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45293
Артикул
|
МВВ-ЛС-М25-МР25
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
25
Условный проход
|
15/37,6
Длина резьбы Lp / Общая длина L, мм
|
24
Размер Dмр
|
33,5
Размер D2
|
40
Размер под ключ S1, мм
|
43
Размер под ключ S2, мм
|
103 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45297
Артикул
|
МВВ-ЛС-М32-МР25
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
25
Условный проход
|
16/38,5
Длина резьбы Lp / Общая длина L, мм
|
24
Размер Dмр
|
33,5
Размер D2
|
40
Размер под ключ S1, мм
|
43
Размер под ключ S2, мм
|
112 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45301
Артикул
|
МВВ-ЛС-М32-МР32
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
30,8
Размер Dмр
|
41
Размер D2
|
50
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
158 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45305
Артикул
|
МВВ-ЛС-М32-МР35
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
35
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
33,5
Размер Dмр
|
43
Размер D2
|
52
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
150 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45333
Артикул
|
МВВ-ЛС-М50-МР50
Тип изделия
|
М50х1,5
Тип и размер резьбы D1
|
50
Условный проход
|
18/48,7
Длина резьбы Lp / Общая длина L, мм
|
48
Размер Dмр
|
59
Размер D2
|
68
Размер под ключ S1, мм
|
72,55
Размер под ключ S2, мм
|
265 гр. 0.26 см³ 1шт
Упаковка
|
Узнать цену
|
| Муфта вводная МВВ из нержавеющей стали (силикон) с климатическим исполнением В 1, 5 температурой эксп.: -60°C ~ 180°C | ||||||||||
| zeta45251
Артикул
|
МВВ-НС-М12-МР10
Тип изделия
|
М12х1,5
Тип и размер резьбы D1
|
10
Условный проход
|
12/31,2
Длина резьбы Lp / Общая длина L, мм
|
9,6
Размер Dмр
|
16
Размер D2
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
3.72 кг. 0.18 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45255
Артикул
|
МВВ-НС-М12-МР12
Тип изделия
|
М12х1,5
Тип и размер резьбы D1
|
12
Условный проход
|
12/31,5
Длина резьбы Lp / Общая длина L, мм
|
11,2
Размер Dмр
|
18
Размер D2
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
42 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45259
Артикул
|
МВВ-НС-М16-МР10
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
10
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
9,6
Размер Dмр
|
16
Размер D2
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
4.1 кг. 0.18 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45263
Артикул
|
МВВ-НС-М16-МР12
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
12
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
11,2
Размер Dмр
|
18
Размер D2
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
4.44 кг. 0.23 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45267
Артикул
|
МВВ-НС-М16-МР15
Тип изделия
|
М16х1,5
Тип и размер резьбы D1
|
15
Условный проход
|
12/32,5
Длина резьбы Lp / Общая длина L, мм
|
14,7
Размер Dмр
|
21
Размер D2
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
5.21 кг. 0.3 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45271
Артикул
|
МВВ-НС-М20-МР15
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
15
Условный проход
|
13/33,5
Длина резьбы Lp / Общая длина L, мм
|
14,7
Размер Dмр
|
21
Размер D2
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
5.43 кг. 0.31 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45275
Артикул
|
МВВ-НС-М20-МР18
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
18
Условный проход
|
13/33,8
Длина резьбы Lp / Общая длина L, мм
|
16,9
Размер Dмр
|
24,5
Размер D2
|
32
Размер под ключ S1, мм
|
32
Размер под ключ S2, мм
|
6.19 кг. 0.35 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45279
Артикул
|
МВВ-НС-М20-МР20
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
20
Условный проход
|
13/35,7
Длина резьбы Lp / Общая длина L, мм
|
19,1
Размер Dмр
|
26,5
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
68 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45283
Артикул
|
МВВ-НС-М20-МР22
Тип изделия
|
М20х1,5
Тип и размер резьбы D1
|
22
Условный проход
|
13/34,2
Длина резьбы Lp / Общая длина L, мм
|
20,7
Размер Dмр
|
27,2
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
7.19 кг. 0.44 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45287
Артикул
|
МВВ-НС-М25-МР20
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
20
Условный проход
|
15/37,8
Длина резьбы Lp / Общая длина L, мм
|
19,1
Размер Dмр
|
26,5
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
7.33 кг. 0.49 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45291
Артикул
|
МВВ-НС-М25-МР22
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
22
Условный проход
|
15/37,1
Длина резьбы Lp / Общая длина L, мм
|
20,7
Размер Dмр
|
27,2
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
7.7 кг. 0.48 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45295
Артикул
|
МВВ-НС-М25-МР25
Тип изделия
|
М25х1,5
Тип и размер резьбы D1
|
25
Условный проход
|
15/37,6
Длина резьбы Lp / Общая длина L, мм
|
24
Размер Dмр
|
33,5
Размер D2
|
42
Размер под ключ S1, мм
|
42
Размер под ключ S2, мм
|
98 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45299
Артикул
|
МВВ-НС-М32-МР25
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
25
Условный проход
|
16/38,5
Длина резьбы Lp / Общая длина L, мм
|
24
Размер Dмр
|
33,5
Размер D2
|
42
Размер под ключ S1, мм
|
42
Размер под ключ S2, мм
|
10.84 кг. 0.69 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45303
Артикул
|
МВВ-НС-М32-МР32
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
30,8
Размер Dмр
|
41
Размер D2
|
52
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
15.16 кг. 1.14 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45307
Артикул
|
МВВ-НС-М32-МР35
Тип изделия
|
М32х1,5
Тип и размер резьбы D1
|
35
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
33,5
Размер Dмр
|
43
Размер D2
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
14.45 кг. 1.27 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45311
Артикул
|
МВВ-НС-М40-МР32
Тип изделия
|
М40х1,5
Тип и размер резьбы D1
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
30,8
Размер Dмр
|
41
Размер D2
|
52
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
14.93 кг. 1.14 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45315
Артикул
|
МВВ-НС-М40-МР35
Тип изделия
|
М40х1,5
Тип и размер резьбы D1
|
35
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
33,5
Размер Dмр
|
43
Размер D2
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
14.69 кг. 1.27 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45319
Артикул
|
МВВ-НС-М40-МР38
Тип изделия
|
М40х1,5
Тип и размер резьбы D1
|
38
Условный проход
|
16/43,8
Длина резьбы Lp / Общая длина L, мм
|
36,6
Размер Dмр
|
46,8
Размер D2
|
58,3
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
18.17 кг. 1.5 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45323
Артикул
|
МВВ-НС-М40-МР40
Тип изделия
|
М40х1,5
Тип и размер резьбы D1
|
40
Условный проход
|
16/42,5
Длина резьбы Lp / Общая длина L, мм
|
38,5
Размер Dмр
|
48,5
Размер D2
|
60,3
Размер под ключ S1, мм
|
60,3
Размер под ключ S2, мм
|
18.06 кг. 1.57 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45327
Артикул
|
МВВ-НС-М50-МР38
Тип изделия
|
М50х1,5
Тип и размер резьбы D1
|
38
Условный проход
|
18/45,8
Длина резьбы Lp / Общая длина L, мм
|
36,6
Размер Dмр
|
46,8
Размер D2
|
58,3
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
18.64 кг. 1.66 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45331
Артикул
|
МВВ-НС-М50-МР40
Тип изделия
|
М50х1,5
Тип и размер резьбы D1
|
40
Условный проход
|
18/45,5
Длина резьбы Lp / Общая длина L, мм
|
38,5
Размер Dмр
|
48,5
Размер D2
|
60,3
Размер под ключ S1, мм
|
60,3
Размер под ключ S2, мм
|
18.35 кг. 1.68 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45335
Артикул
|
МВВ-НС-М50-МР50
Тип изделия
|
М50х1,5
Тип и размер резьбы D1
|
50
Условный проход
|
18/48,7
Длина резьбы Lp / Общая длина L, мм
|
48
Размер Dмр
|
59
Размер D2
|
72,55
Размер под ключ S1, мм
|
72,55
Размер под ключ S2, мм
|
25.41 кг. 2.58 см³ 10шт
Упаковка
|
Узнать цену
|
Описание товара
Муфты вводные с внутренней присоединительной резьбой МВВ изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования.
Муфты обладают повышенной степенью защиты - IP 67 и изготавливаются с двумя видами уплотнений: силикон или резины МБС (на выбор заказчика). Муфты МВВ могут, производятся с тремя типами наружной присоединительной резьбы на выбор: метрическая «М», цилиндрическая трубная «G» по ГОСТ.
Устойчивы к фенолам, спиртам, фреонам, антифризам, растворам солей., перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Оконцеватель металлорукава.
- 3. Уплотнитель металлорукава.
- 4. Накидная гайка.
