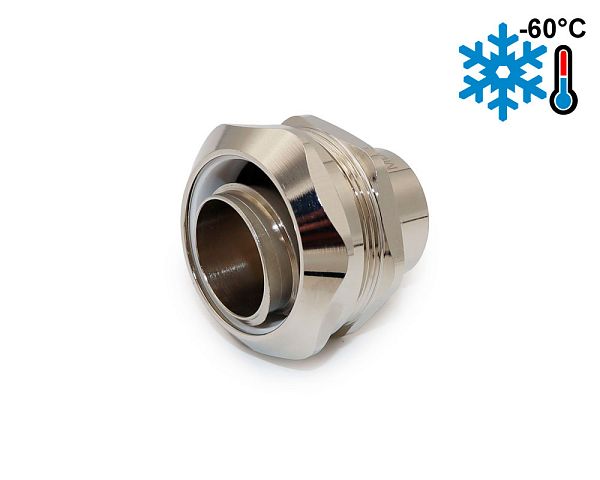

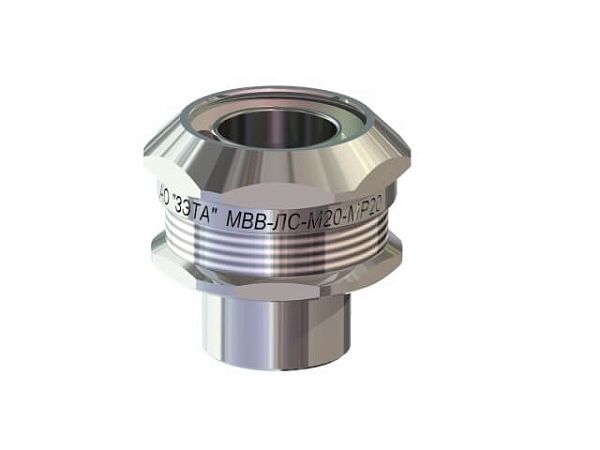

Муфта вводная с внутренней резьбой МВВ-ЛС-М25-МР20 IP67 ГОФРОМАТИК

узнать цену и наличие

скачать в PDF

Артикул товара	zeta45285
Вид изделия	Муфта вводная
Тип изделия	МВВ-ЛС-М25-МР20 IP67
Материал	Никелированная латунь
Бренд	ГОФРОМАТИК

Назначение

Муфты вводные с внутренней присоединительной резьбой МВВ изготавливаемые из никелированной латуни, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования.

Муфты обладают повышенной степенью защиты - IP 67 и изготавливаются с двумя видами уплотнений: силикон или резины МБС (на выбор заказчика). Муфты МВВ могут, производятся с двумя типами внутренней присоединительной резьбы на выбор: метрическая «М» и цилиндрическая трубная «G» по ГОСТ.

Устойчивы к фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.

Расшифровка обозначения элемента:

Состав комплекта:

1. Корпус.
2. Оконцеватель металлорукава.
3. Уплотнитель металлорукава.
4. Накидная гайка.

Технические характеристики

BIM и 3D модели

Документы

Описание товара

Тип и размер резьбы D1	М25х1,5
Температура транспортировки, монтажа и эксплуатации	от -60 до +180 °С
Длина резьбы Lp / Общая длина L, мм	15/37,8
Размер Dмр	19,1
Сертификат	04ИДЮ128.RU.С01639
Размер D2	26,5
Материал уплотнителя	Силикон
Стeпень IP	IP67
Код классификации по ГОСТ Р МЭК 61386.1-2014	045401674403
Изготавливается по	ТУ 27.33.13.130-023-99856433-2017
Размер под ключ S1, мм	35
Размер под ключ S2, мм	36

STP 3D модель 133.71 КБ

PDF ТУ 27.33.13.130-023-99856433-2017 667.84 КБ PDF Сертификат соответствия 92.39 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Муфта МВВ-ЛС-М 2.4 МБ

Муфты вводные с внутренней присоединительной резьбой МВВ-ЛС-М25-МР20 изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования.

Муфты обладают повышенной степенью защиты - IP67 и изготавливаются с уплотнением: Силикон. Муфта МВВ-ЛС-М25-МР20 производятся с резьбой М25х1,5 по ГОСТ.

Устойчивы к фенолам, спиртам, фреонам, антифризам, растворам солей., перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.

Состав комплекта:
