Муфты вводные МВН IP67 - линейка МОРОЗКА
Технические характеристики
 Вид изделия |
Муфта |
 Температура транспортировки, монтажа и эксплуатации |
от -60 до +180 °С |
 Сертификат |
04ИДЮ128.RU.С01639 |
 Стeпень IP |
IP67 |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
044201674403 (с уплотнителем из резины МБС) 045401674403 (с уплотнителем из силикона) |
|
Изготавливается по |
ТУ 27.33.13.130-023-99856433-2017 |
 Бренд |
ГОФРОМАТИК |
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГЗ2 и прокладка фторопластовая ПФ (в комплект поставки не входит)
3D модели
ᐁ Развернуть ᐁ
Техническая документация
Размеры
| Артикул | Тип изделия | Условный проход | Длина резьбы Lp / Общая длина L, мм | Размер резьбы D1 | Размеры, мм | Размер под ключ, мм | Упаковка | Узнать цену | ||
| Dмр | D2 | S1 | S2 | |||||||
| Муфта вводная МВН из нержавеющей стали (уплотнение из силикона) с клим. исполнением В 1, 5/ОМ 1, 5 и температурой эксп.: -60 ~ 180°С | ||||||||||
| zeta45015
Артикул
|
МВН-НС-М16-МР12
Тип изделия
|
12
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
М16х1,5
Размер резьбы D1
|
11,2
Размер Dмр
|
18
Размер D2
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
38 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45019
Артикул
|
МВН-НС-М16-МР15
Тип изделия
|
15
Условный проход
|
12/32,5
Длина резьбы Lp / Общая длина L, мм
|
М16х1,5
Размер резьбы D1
|
14,7
Размер Dмр
|
21
Размер D2
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
48 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45023
Артикул
|
МВН-НС-М20-МР15
Тип изделия
|
15
Условный проход
|
13/33,5
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Размер резьбы D1
|
14,7
Размер Dмр
|
21
Размер D2
|
27
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
50 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45031
Артикул
|
МВН-НС-М20-МР20
Тип изделия
|
20
Условный проход
|
13/35,7
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Размер резьбы D1
|
19,1
Размер Dмр
|
26,5
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
76 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45035
Артикул
|
МВН-НС-М20-МР22
Тип изделия
|
22
Условный проход
|
13/34,2
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Размер резьбы D1
|
20,7
Размер Dмр
|
27,2
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
68 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45039
Артикул
|
МВН-НС-М25-МР20
Тип изделия
|
20
Условный проход
|
15/37,8
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Размер резьбы D1
|
19,1
Размер Dмр
|
26,5
Размер D2
|
36
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
79 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45047
Артикул
|
МВН-НС-М25-МР25
Тип изделия
|
25
Условный проход
|
15/37,6
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Размер резьбы D1
|
24
Размер Dмр
|
33,5
Размер D2
|
40
Размер под ключ S1, мм
|
42
Размер под ключ S2, мм
|
95 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45051
Артикул
|
МВН-НС-М32-МР25
Тип изделия
|
25
Условный проход
|
16/38,5
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Размер резьбы D1
|
24
Размер Dмр
|
33,5
Размер D2
|
40
Размер под ключ S1, мм
|
42
Размер под ключ S2, мм
|
103 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45055
Артикул
|
МВН-НС-М32-МР32
Тип изделия
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Размер резьбы D1
|
30,8
Размер Dмр
|
41
Размер D2
|
50
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
150 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| Муфта вводная МВН латунная (уплотнение из силикона) с клим. исполнением УХЛ 1, 5 и температурой эксп.: -60 ~ 180°С | ||||||||||
| zeta45001
Артикул
|
МВН-ЛС-М12-МР10
Тип изделия
|
10
Условный проход
|
12/31,2
Длина резьбы Lp / Общая длина L, мм
|
М12х1,5
Размер резьбы D1
|
9,6
Размер Dмр
|
16
Размер D2
|
23
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
38 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45005
Артикул
|
МВН-ЛС-М12-МР12
Тип изделия
|
12
Условный проход
|
12/31,5
Длина резьбы Lp / Общая длина L, мм
|
М12х1,5
Размер резьбы D1
|
11,2
Размер Dмр
|
18
Размер D2
|
25
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
43 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45009
Артикул
|
МВН-ЛС-М16-МР10
Тип изделия
|
10
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
М16х1,5
Размер резьбы D1
|
9,6
Размер Dмр
|
16
Размер D2
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
39 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45013
Артикул
|
МВН-ЛС-М16-МР12
Тип изделия
|
12
Условный проход
|
12/31,3
Длина резьбы Lp / Общая длина L, мм
|
М16х1,5
Размер резьбы D1
|
11,2
Размер Dмр
|
18
Размер D2
|
25
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
43 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45017
Артикул
|
МВН-ЛС-М16-МР15
Тип изделия
|
15
Условный проход
|
12/32,5
Длина резьбы Lp / Общая длина L, мм
|
М16х1,5
Размер резьбы D1
|
14,7
Размер Dмр
|
21
Размер D2
|
27
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
51 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45021
Артикул
|
МВН-ЛС-М20-МР15
Тип изделия
|
15
Условный проход
|
13/33,5
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Размер резьбы D1
|
14,7
Размер Dмр
|
21
Размер D2
|
27
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
53 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45025
Артикул
|
МВН-ЛС-М20-МР18
Тип изделия
|
18
Условный проход
|
13/33,8
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Размер резьбы D1
|
16,9
Размер Dмр
|
24,5
Размер D2
|
30
Размер под ключ S1, мм
|
32
Размер под ключ S2, мм
|
61 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45029
Артикул
|
МВН-ЛС-М20-МР20
Тип изделия
|
20
Условный проход
|
13/35,7
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Размер резьбы D1
|
19,1
Размер Dмр
|
26,5
Размер D2
|
35
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
80 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45033
Артикул
|
МВН-ЛС-М20-МР22
Тип изделия
|
22
Условный проход
|
13/34,2
Длина резьбы Lp / Общая длина L, мм
|
М20х1,5
Размер резьбы D1
|
20,7
Размер Dмр
|
41
Размер D2
|
35
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
72 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45037
Артикул
|
МВН-ЛС-М25-МР20
Тип изделия
|
20
Условный проход
|
15/37,8
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Размер резьбы D1
|
19,1
Размер Dмр
|
26,5
Размер D2
|
35
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
83 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45041
Артикул
|
МВН-ЛС-М25-МР22
Тип изделия
|
22
Условный проход
|
15/37,1
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Размер резьбы D1
|
20,7
Размер Dмр
|
27,2
Размер D2
|
35
Размер под ключ S1, мм
|
36
Размер под ключ S2, мм
|
77 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45045
Артикул
|
МВН-ЛС-М25-МР25
Тип изделия
|
25
Условный проход
|
15/37,6
Длина резьбы Lp / Общая длина L, мм
|
М25х1,5
Размер резьбы D1
|
24
Размер Dмр
|
33,5
Размер D2
|
40
Размер под ключ S1, мм
|
43
Размер под ключ S2, мм
|
100 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45049
Артикул
|
МВН-ЛС-М32-МР25
Тип изделия
|
25
Условный проход
|
16/38,5
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Размер резьбы D1
|
24
Размер Dмр
|
33,5
Размер D2
|
40
Размер под ключ S1, мм
|
43
Размер под ключ S2, мм
|
109 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45053
Артикул
|
МВН-ЛС-М32-МР32
Тип изделия
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Размер резьбы D1
|
30,8
Размер Dмр
|
41
Размер D2
|
50
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
158 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45057
Артикул
|
МВН-ЛС-М32-МР35
Тип изделия
|
35
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
М32х1,5
Размер резьбы D1
|
33,5
Размер Dмр
|
43
Размер D2
|
52
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
147 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45061
Артикул
|
МВН-ЛС-М40-МР32
Тип изделия
|
32
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
М40х1,5
Размер резьбы D1
|
30,8
Размер Dмр
|
41
Размер D2
|
50
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
149 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45065
Артикул
|
МВН-ЛС-М40-МР35
Тип изделия
|
35
Условный проход
|
16/42
Длина резьбы Lp / Общая длина L, мм
|
М40х1,5
Размер резьбы D1
|
33,5
Размер Dмр
|
43
Размер D2
|
52
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
148 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45069
Артикул
|
МВН-ЛС-М40-МР38
Тип изделия
|
38
Условный проход
|
16/43,8
Длина резьбы Lp / Общая длина L, мм
|
М40х1,5
Размер резьбы D1
|
36,6
Размер Dмр
|
46,8
Размер D2
|
57
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
182 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45085
Артикул
|
МВН-ЛС-М50-МР50
Тип изделия
|
50
Условный проход
|
18/48,7
Длина резьбы Lp / Общая длина L, мм
|
М50х1,5
Размер резьбы D1
|
48
Размер Dмр
|
59
Размер D2
|
68
Размер под ключ S1, мм
|
72,55
Размер под ключ S2, мм
|
273 гр. 0.26 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара

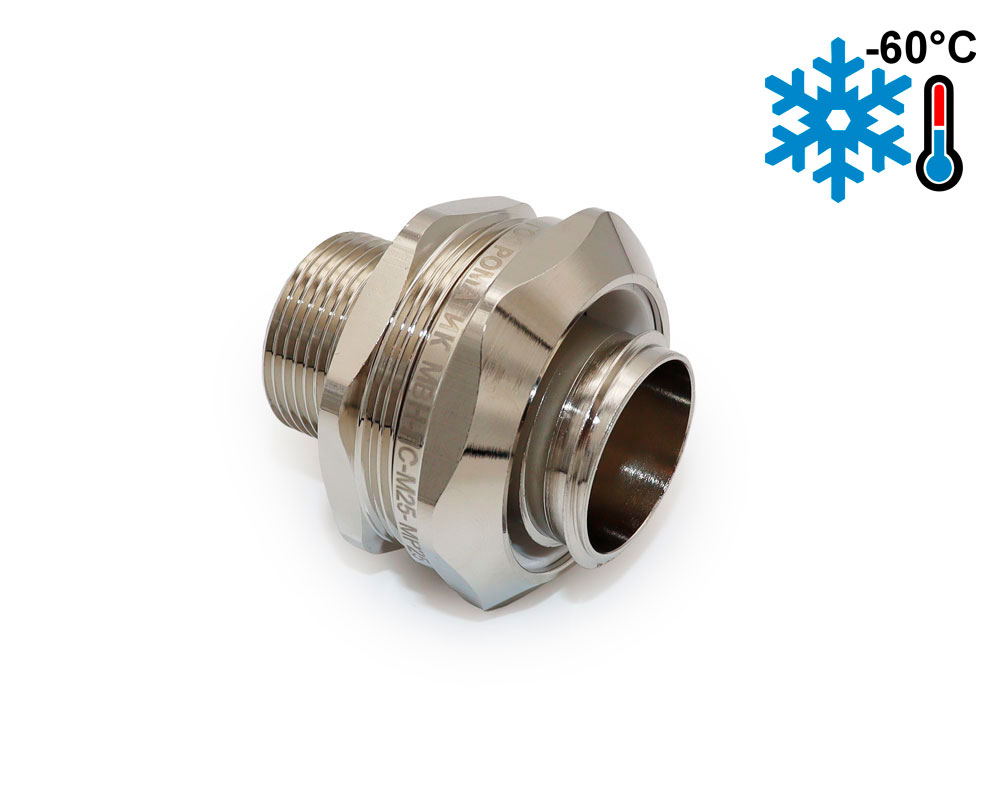

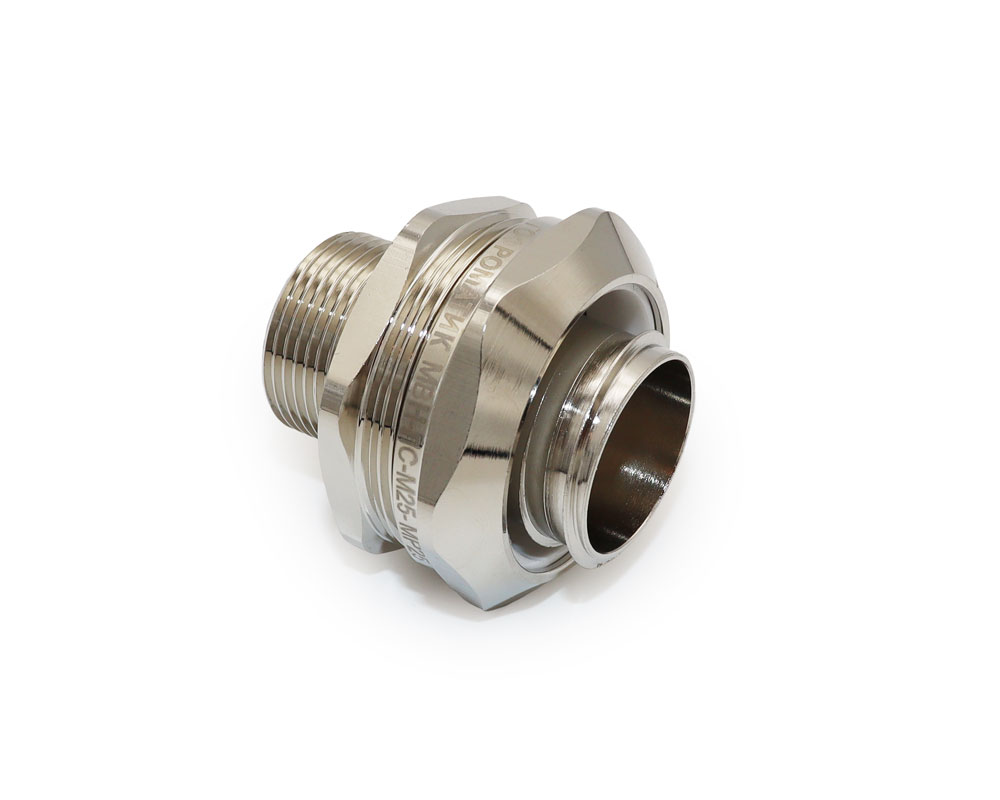

Муфты вводные с наружной присоединительной резьбой МВН изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования.
Муфты обладают повышенной степенью защиты - IP 67 и изготавливаются с двумя разными материалами уплотнения - силикон и резина МБС (на выбор заказчика). Муфты МВН производятся с тремя типами наружной присоединительной резьбы: метрическая «М», цилиндрическая трубная «G» по ГОСТ.
Устойчивы к воздействию фенолам, спиртам, фреонам, антифризам, растворам солей., перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Оконцеватель металлорукава.
- 3. Уплотнитель металлорукава.
- 4. Накидная гайка.
