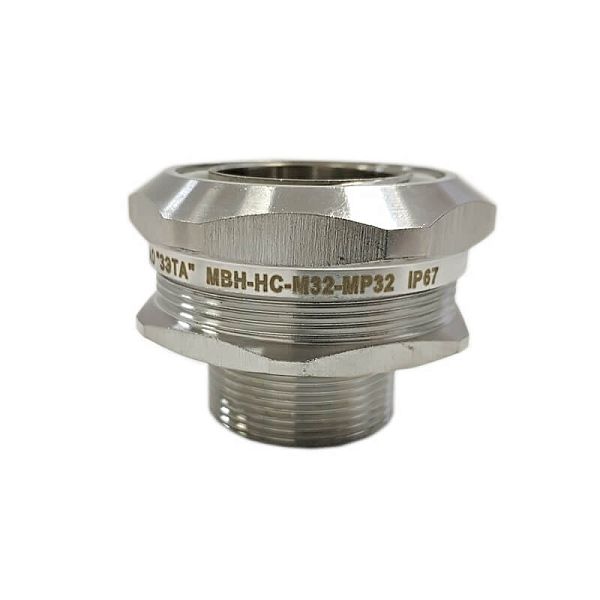

Муфта вводная с наружной резьбой МВН-НС-М32-МР32 IP67 ГОФРОМАТИК

Каталог

Температура эксплуатации до -60°С

узнать цену и наличие

скачать в PDF

Артикул товара	zeta45055
Вид изделия	Муфта вводная
Тип изделия	МВН-НС-М32-МР32
Материал	нержавеющая сталь
Бренд	ГОФРОМАТИК

Назначение

Муфты вводные с наружной присоединительной резьбой МВН изготавливаемые из нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования.

Муфты обладают повышенной степенью защиты - IP 67. Муфты МВН производятся с двумя типами наружной присоединительной резьбы: метрическая «М» и цилиндрическая трубная «G» по ГОСТ.

Устойчивы к воздействию фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.

Расшифровка обозначения элемента:

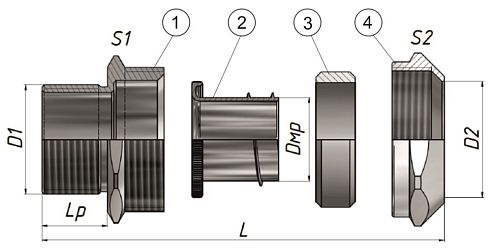

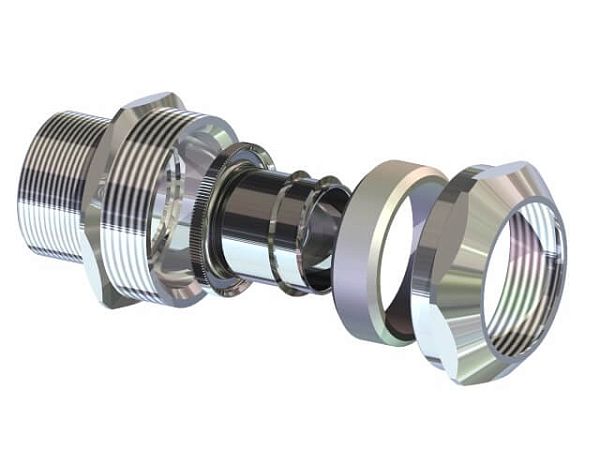

Состав комплекта:

1. Корпус.
2. Оконцеватель металлорукава.
3. Уплотнитель металлорукава.
4. Накидная гайка.

Технические характеристики

BIM и 3D модели

Документы

Описание товара

Тип и размер резьбы D1	М32х1,5
Условный проход	32
Температура транспортировки, монтажа и эксплуатации	от -60 до +180 °С
Длина резьбы Lp / Общая длина L, мм	16/42
Размер Dмр	30,8
Сертификат	04ИДЮ128.RU.С01639
Размер D2	41
Материал уплотнителя	Силикон
Стeпень IP	IP67
Климатическое исполнение	B 1, 5
Код классификации по ГОСТ Р МЭК 61386.1-2014	045401674403
Изготавливается по	ТУ 27.33.13.130-023-99856433-2017
Размер под ключ S1, мм	50
Размер под ключ S2, мм	52

STP 3D модель 110.31 КБ

PDF ТУ 27.33.13.130-023-99856433-2017 667.84 КБ PDF Сертификат соответствия 92.39 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Муфта МВН-НС-М 748.04 КБ

Муфты вводные с наружной присоединительной резьбой МВН-НС-М32-МР32 изготавливаемые из Нержавеющая сталь, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования.

Муфты обладают повышенной степенью защиты - IP67 и изготавливаются с уплотнителем из Силикон. Муфты МВН-НС-М32-МР32 производятся с резьбой М32х1,5 по ГОСТ.

Устойчивы к воздействию фенолам, спиртам, фреонам, антифризам, растворам солей., перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.
