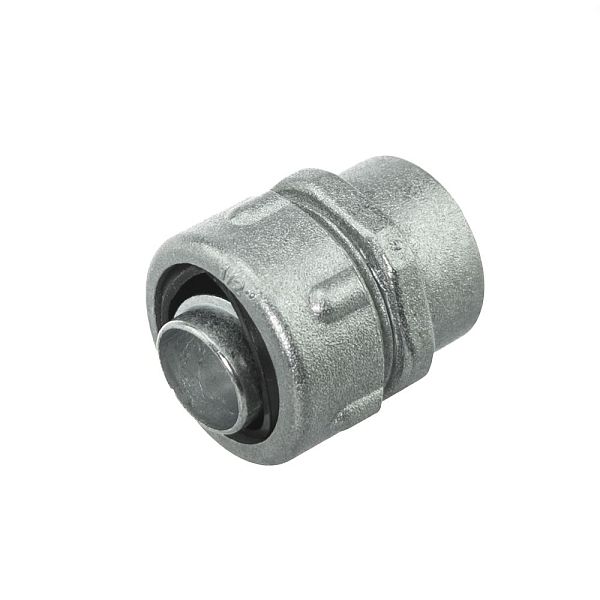

Резьбовой крепежный элемент с внутренней резьбой РКВ-20 У2 IP54 ГОФРОМАТИК
Резьбовой крепежный элемент с внутренней резьбой РКВ-20 У2 IP54 ГОФРОМАТИК
Резьбовой крепежный элемент с внутренней резьбой РКВ-20 У2 IP54 ГОФРОМАТИК
| Артикул товара | zeta41311 |
|---|---|
| Вид изделия | Резьбовой крепежный элемент |
| Тип изделия | РКВ-20 |
| Материал | Сплав цинка |
| Бренд | ГОФРОМАТИК |
Назначение
- Простота монтажа
- Дополнительное уплотнение ввода
- Надежное соединение с металлорукавом (Р3-Ц, Р3-ЦП, МРПИ, ШЭМ) а также трубой электропроводки
- Герметичное соединение отрезков металлорукава (Р3-Ц, Р3-ЦП, МРПИ, ШЭМ) путем стыковки с ответным элементом – муфтой вводной МВ-М (РКН)
Резьбовой крепежный элемент с внутренней резьбой – РКВ, предназначен для присоединения металлорукава РЗ-ЦХ (Р3-Ц, РЗ-ЦП, МРПИ) или шланга электромонтажного (ШЭМ) к трубе электропроводки путем навинчивания. Состоит из корпуса 1, оконцевателя 2, уплотнителя 3 и накидной гайки 4. Также РКВ применим для соединения отрезков металлорукава (Р3-Ц, Р3-ЦП, МРПИ, ШЭМ) путем стыковки с ответным элементом – МВ-М (РКН). Резьбовой крепежный элемент имеет трубную цилиндрическую резьбу - G!
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Корпус.
- 2. Оконцеватель металлорукава.
- 3. Уплотнитель металлорукава.
- 4. Накидная гайка.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Тип и размер резьбы D | G3/4 |
| Температура транспортировки, монтажа и эксплуатации | от -25 до +100 °С |
| Условный проход м-рукава, мм | 20 |
| Температура эксплуатации в стационарном состоянии | от -40 до +100 °С |
| Вн. диаметр / Макс. наружный диаметр металлорукава Dмр/D1, мм | 19,1 / 28,2 |
| Материал уплотнителя | Резина маслостойкая |
| Стeпень IP | IP54 |
| Климатическое исполнение | У 2 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 024101542203 |
| Изготавливается по | ТУ 27.33.13.130-046-99856433-2020 |
| Размер под ключ S1/S2 | 32.5/Ø 35.5 |
Резьбовой крепежный элемент с внутренней резьбой – РКв, предназначен для присоединения металлорукава РЗЦХ (РЗЦП, МРПИ) или шланга электромонтажного (ШЭМ) к трубе электропроводки путем навинчивания. Состоит из корпуса 1, оконцевателя 2, уплотнителя 3 и накидной гайки 4. Также РКВ применим для соединения отрезков металлорукава (Р3ЦП, МРП, МРПИ, ШЭМ) путем стыковки с ответным элементом – МВ-М (РКН). Резьбовой крепежный элемент имеет трубную цилиндрическую резьбу - G!
