Фитинги (муфты) для соединения металлорукав-металлорукав
Технические характеристики
 Вид изделия |
Муфта соединительная |
 Сертификат |
04ИДЮ128.RU.С01639 |
 Стeпень IP |
IP67 |
 Климатическое исполнение |
УХЛ 1, 5 |
|
Изготавливается по |
ТУ 27.33.13.130-023-99856433-2017 |
 Материал |
Никелированная латунь |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип изделия | Условный проход металлорукава, мм | Размеры, мм | Упаковка | Узнать цену | |||
| Dмр | D1 | L | S1/S2 | |||||
| zeta45501
Артикул
|
МСР-ЛС-10 IP67
Тип изделия
|
10
Условный проход металлорукава, мм
|
9,6
Размер Dмр
|
16
Размер D1
|
35
Размер L
|
24/23
Размер S1/S2
|
55 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45505
Артикул
|
МСР-ЛС-12 IP67
Тип изделия
|
12
Условный проход металлорукава, мм
|
11,2
Размер Dмр
|
18
Размер D1
|
36,5
Размер L
|
27/24
Размер S1/S2
|
63 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45509
Артикул
|
МСР-ЛС-15 IP67
Тип изделия
|
15
Условный проход металлорукава, мм
|
14,7
Размер Dмр
|
21
Размер D1
|
39
Размер L
|
30/27
Размер S1/S2
|
77 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45513
Артикул
|
МСР-ЛС-18 IP67
Тип изделия
|
18
Условный проход металлорукава, мм
|
16,9
Размер Dмр
|
24,5
Размер D1
|
39,5
Размер L
|
32/32
Размер S1/S2
|
90 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45517
Артикул
|
МСР-ЛС-20 IP67
Тип изделия
|
20
Условный проход металлорукава, мм
|
19,1
Размер Dмр
|
26,5
Размер D1
|
45
Размер L
|
36/35
Размер S1/S2
|
108 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45521
Артикул
|
МСР-ЛС-22 IP67
Тип изделия
|
22
Условный проход металлорукава, мм
|
20,7
Размер Dмр
|
27,2
Размер D1
|
42,2
Размер L
|
36/35
Размер S1/S2
|
106 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45525
Артикул
|
МСР-ЛС-25 IP67
Тип изделия
|
25
Условный проход металлорукава, мм
|
24
Размер Dмр
|
33,5
Размер D1
|
42,5
Размер L
|
43/40
Размер S1/S2
|
146 гр. 0.08 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45529
Артикул
|
МСР-ЛС-32 IP67
Тип изделия
|
32
Условный проход металлорукава, мм
|
30,8
Размер Dмр
|
41
Размер D1
|
49,4
Размер L
|
52/50
Размер S1/S2
|
198 гр. 0.13 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45533
Артикул
|
МСР-ЛС-35 IP67
Тип изделия
|
35
Условный проход металлорукава, мм
|
33,5
Размер Dмр
|
43
Размер D1
|
49,5
Размер L
|
55/52
Размер S1/S2
|
203 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45537
Артикул
|
МСР-ЛС-38 IP67
Тип изделия
|
38
Условный проход металлорукава, мм
|
36,6
Размер Dмр
|
46,8
Размер D1
|
52,7
Размер L
|
Ø58,3/57
Размер S1/S2
|
262 гр. 0.18 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45541
Артикул
|
МСР-ЛС-40 IP67
Тип изделия
|
40
Условный проход металлорукава, мм
|
38,5
Размер Dмр
|
48,5
Размер D1
|
51,3
Размер L
|
Ø60,3/57
Размер S1/S2
|
260 гр. 0.18 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45545
Артикул
|
МСР-ЛС-50 IP67
Тип изделия
|
50
Условный проход металлорукава, мм
|
48
Размер Dмр
|
59
Размер D1
|
58,2
Размер L
|
Ø72,5/68
Размер S1/S2
|
382 гр. 0.31 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара

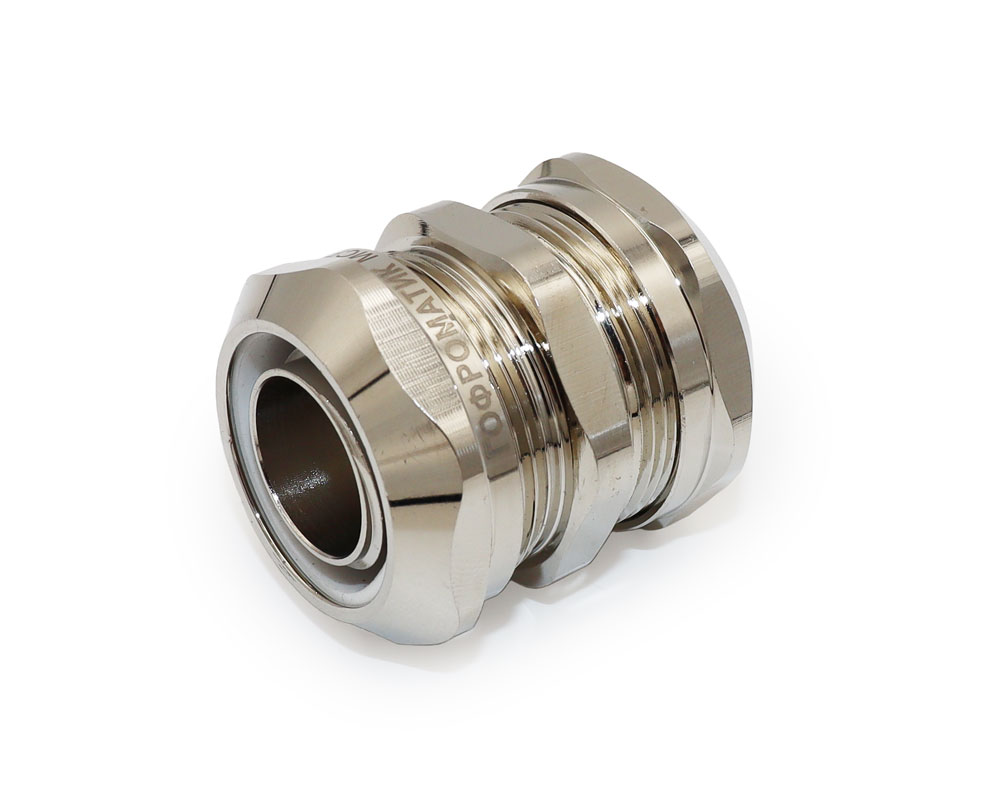

Муфты МСР является трубной арматурой для герметичного и надежного соединения частей гибкой гофрированной металлической или композитной трубной системы прокладки кабелей по ГОСТ Р МЭК 61386.1-2014 (то есть для соединения между собой частей металлорукавов типов МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА или других для целей прокладки кабелей).
Состав комплекта:
- 1. Корпус.
- 2. Оконцеватели.
- 3. Уплотнители.
- 4. Накидные гайки.
Расшифровка обозначения элемента:
