Наконечники НШВИ
Технические характеристики
 Вид изделия |
Наконечник штыревой втулочный изолированный |
 Метод монтажа |
Опрессовка |
 Наличие покрытия |
Гальваническое лужение |
 Климатическое исполнение |
Т 2 |
 Изготавливается по |
ТУ 27.33.13.120-062-99856433-2024 |
|
Сертификат |
ЕАЭС RU Д-RU.РА10.В.52505/24 |
 Материал |
медь |
 Бренд |
ЗЭТАРУС |
Техническая документация

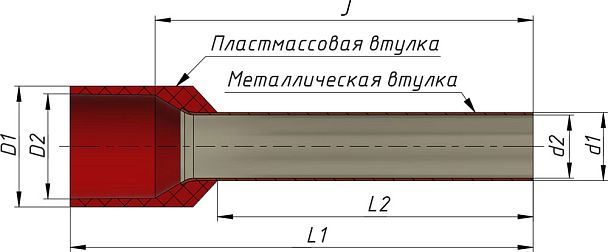

Размеры
| Артикул | Тип изделия | Цвет пластмассовой втулки | Сечение жилы, мм2 | Размеры, мм | Упаковка | Узнать цену | ||||||
| L1 | L2 | D1 | D2 | d1 | d2 | J | ||||||
| zeta10950
Артикул
|
НШВИ 0,5-8
Тип изделия
|
белый
Цвет пластмассовой втулки
|
0,5
Сечение жилы, мм2
|
14
Размер L1
|
8
Размер L2
|
3,3
Размер D1
|
2,6
Размер D2
|
1,3
Размер d1
|
1
Размер d2
|
10
Размер J
|
8 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10951
Артикул
|
НШВИ 0,75-8
Тип изделия
|
серый
Цвет пластмассовой втулки
|
0,75
Сечение жилы, мм2
|
14
Размер L1
|
8
Размер L2
|
3,5
Размер D1
|
2,7
Размер D2
|
1,5
Размер d1
|
1,1
Размер d2
|
10
Размер J
|
8 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10949
Артикул
|
НШВИ 0,75-12
Тип изделия
|
серый
Цвет пластмассовой втулки
|
0,75
Сечение жилы, мм2
|
18
Размер L1
|
12
Размер L2
|
3,5
Размер D1
|
2,7
Размер D2
|
1,5
Размер d1
|
1,1
Размер d2
|
15
Размер J
|
10 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10952
Артикул
|
НШВИ 1,0-8
Тип изделия
|
красный
Цвет пластмассовой втулки
|
1
Сечение жилы, мм2
|
14
Размер L1
|
8
Размер L2
|
3,7
Размер D1
|
3
Размер D2
|
1,8
Размер d1
|
1,4
Размер d2
|
10
Размер J
|
10 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10953
Артикул
|
НШВИ 1,0-12
Тип изделия
|
красный
Цвет пластмассовой втулки
|
1
Сечение жилы, мм2
|
18
Размер L1
|
12
Размер L2
|
3,7
Размер D1
|
3
Размер D2
|
1,8
Размер d1
|
1,4
Размер d2
|
14
Размер J
|
12 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10954
Артикул
|
НШВИ 1,5-8
Тип изделия
|
черный
Цвет пластмассовой втулки
|
1,5
Сечение жилы, мм2
|
14
Размер L1
|
8
Размер L2
|
4,2
Размер D1
|
3,5
Размер D2
|
2
Размер d1
|
1,6
Размер d2
|
10
Размер J
|
12 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10955
Артикул
|
НШВИ 1,5-12
Тип изделия
|
черный
Цвет пластмассовой втулки
|
1,5
Сечение жилы, мм2
|
18
Размер L1
|
12
Размер L2
|
4,2
Размер D1
|
3,5
Размер D2
|
2
Размер d1
|
1,6
Размер d2
|
14
Размер J
|
15 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10956
Артикул
|
НШВИ 1,5-18
Тип изделия
|
черный
Цвет пластмассовой втулки
|
1,5
Сечение жилы, мм2
|
24
Размер L1
|
18
Размер L2
|
4,2
Размер D1
|
3,5
Размер D2
|
2
Размер d1
|
1,6
Размер d2
|
21
Размер J
|
18 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10957
Артикул
|
НШВИ 2,5-8
Тип изделия
|
синий
Цвет пластмассовой втулки
|
2,5
Сечение жилы, мм2
|
14
Размер L1
|
8
Размер L2
|
4,8
Размер D1
|
4
Размер D2
|
2,6
Размер d1
|
2,2
Размер d2
|
10
Размер J
|
15 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10958
Артикул
|
НШВИ 2,5-12
Тип изделия
|
синий
Цвет пластмассовой втулки
|
2,5
Сечение жилы, мм2
|
18
Размер L1
|
12
Размер L2
|
4,8
Размер D1
|
4
Размер D2
|
2,6
Размер d1
|
2,2
Размер d2
|
14
Размер J
|
19 гр. 0.09 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10959
Артикул
|
НШВИ 2,5-18
Тип изделия
|
синий
Цвет пластмассовой втулки
|
2,5
Сечение жилы, мм2
|
24
Размер L1
|
18
Размер L2
|
4,8
Размер D1
|
4
Размер D2
|
2,6
Размер d1
|
2,2
Размер d2
|
21
Размер J
|
24 гр. 0.13 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10960
Артикул
|
НШВИ 4,0-9
Тип изделия
|
серый
Цвет пластмассовой втулки
|
4
Сечение жилы, мм2
|
17
Размер L1
|
9
Размер L2
|
5,5
Размер D1
|
4,8
Размер D2
|
3,2
Размер d1
|
2,8
Размер d2
|
12
Размер J
|
20 гр. 0.13 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10961
Артикул
|
НШВИ 4,0-12
Тип изделия
|
серый
Цвет пластмассовой втулки
|
4
Сечение жилы, мм2
|
20
Размер L1
|
12
Размер L2
|
5,5
Размер D1
|
4,8
Размер D2
|
3,2
Размер d1
|
2,8
Размер d2
|
15
Размер J
|
24 гр. 0.18 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10962
Артикул
|
НШВИ 4,0-18
Тип изделия
|
серый
Цвет пластмассовой втулки
|
4
Сечение жилы, мм2
|
26
Размер L1
|
18
Размер L2
|
5,5
Размер D1
|
4,8
Размер D2
|
3,2
Размер d1
|
2,8
Размер d2
|
21
Размер J
|
32 гр. 1.73 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10963
Артикул
|
НШВИ 6,0-12
Тип изделия
|
желтый
Цвет пластмассовой втулки
|
6
Сечение жилы, мм2
|
20
Размер L1
|
12
Размер L2
|
6,9
Размер D1
|
6
Размер D2
|
3,9
Размер d1
|
3,5
Размер d2
|
14
Размер J
|
34 гр. 0.25 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10964
Артикул
|
НШВИ 6,0-18
Тип изделия
|
желтый
Цвет пластмассовой втулки
|
6
Сечение жилы, мм2
|
26
Размер L1
|
18
Размер L2
|
6,9
Размер D1
|
6
Размер D2
|
3,9
Размер d1
|
3,5
Размер d2
|
21
Размер J
|
44 гр. 0.25 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10965
Артикул
|
НШВИ 10-12
Тип изделия
|
красный
Цвет пластмассовой втулки
|
10
Сечение жилы, мм2
|
22
Размер L1
|
12
Размер L2
|
8,1
Размер D1
|
7,4
Размер D2
|
4,9
Размер d1
|
4,5
Размер d2
|
15
Размер J
|
46 гр. 0.29 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10966
Артикул
|
НШВИ 16-12
Тип изделия
|
синий
Цвет пластмассовой втулки
|
16
Сечение жилы, мм2
|
24
Размер L1
|
12
Размер L2
|
9,4
Размер D1
|
8,6
Размер D2
|
6,2
Размер d1
|
5,8
Размер d2
|
15
Размер J
|
60 гр. 0.36 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10967
Артикул
|
НШВИ 25-16
Тип изделия
|
желтый
Цвет пластмассовой втулки
|
25
Сечение жилы, мм2
|
30
Размер L1
|
16
Размер L2
|
11,8
Размер D1
|
11,1
Размер D2
|
7,9
Размер d1
|
7,5
Размер d2
|
19
Размер J
|
108 гр. 0.71 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10968
Артикул
|
НШВИ 35-16
Тип изделия
|
красный
Цвет пластмассовой втулки
|
35
Сечение жилы, мм2
|
30
Размер L1
|
16
Размер L2
|
13,3
Размер D1
|
12,6
Размер D2
|
8,7
Размер d1
|
8,3
Размер d2
|
19
Размер J
|
132 гр. 0.98 см³ 100шт
Упаковка
|
Узнать цену
|
| zeta10969
Артикул
|
НШВИ 50-20
Тип изделия
|
синий
Цвет пластмассовой втулки
|
50
Сечение жилы, мм2
|
36
Размер L1
|
20
Размер L2
|
15,6
Размер D1
|
14,8
Размер D2
|
10,9
Размер d1
|
10,3
Размер d2
|
26
Размер J
|
266 гр. 1.73 см³ 100шт
Упаковка
|
Узнать цену
|
Описание товара

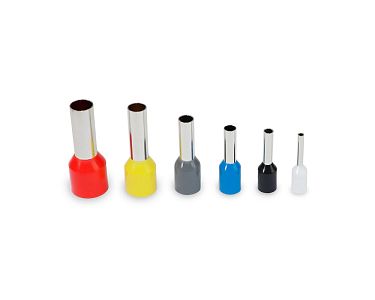

Наконечники штыревые втулочные изолированные НШВИ используются для оконцевания методом опрессовки гибких многопроволочных медных проводников проводов сечением от 0,5 до 50 мм² при подключении к выводам автоматических выключателей и других устройств имеющих ограниченную ширину контактных клемм. Наконечники закрепляются на жилах опрессовкой.
Особенности конструкции:
Наконечники НШВИ изготавливаются из луженой меди. Наконечник одевается на жилу кабеля и опрессовывается прессом. Такой метод жестко скрепляет наконечник и жилу кабеля, обеспечивая надежный контакт.
- Изготовлены из луженой меди
- Цветовая палитра соответствует DIN 46228-4
- Материал изоляции: PP - полипропилен. Не содержит галогенов.
Применение:
Используются для подключения к выводам автоматических выключателей и других устройств имеющих ограниченную ширину контактных клемм.
Область применения:
- Сборщики щитового оборудования
- Электромонтажные организации
- Оптовые компании
Расшифровка обозначения элемента:
