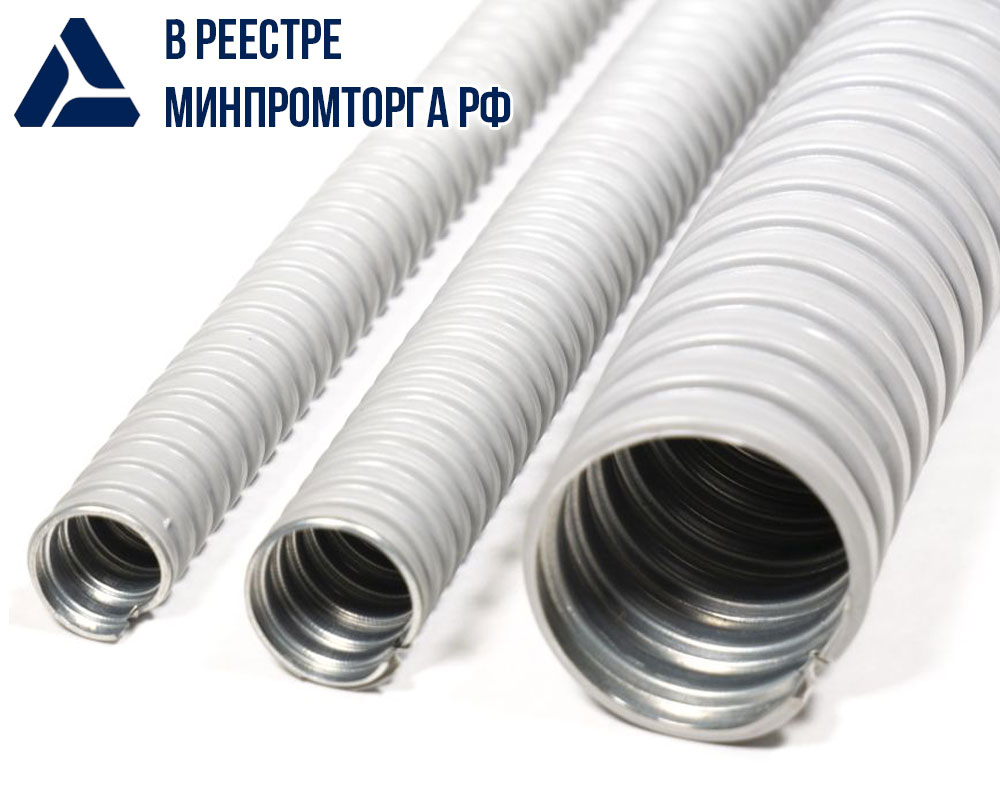

Металлорукав РЗ ЦП нг в ПВХ изоляции - серый
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок |
от -25 до +90 °С |
|
Температура эксплуатации в системах стационарных электроустановок |
от -40 до +90 °С |
 Сертификат |
РОСС RU.31621.04ПШН4.ОС.05.СОО153 |
 Свойство покрытия |
НГ |
 Климатическое исполнение |
У 3 |
 Степень защиты |
IP67 |
 Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 |
Не менее 750 H |
 Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 |
Не менее 500 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
33324367431 |
|
Изготавливается по |
ТУ 25.99.29.190-030-99856433-2025 |
|
Пожарный сертификат |
04ИДЮ0.117.RU.H.00325 |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип изделия | Условный проход | Внутренний диаметр D1, мм | Внешний диаметр D2, мм | Длина бухты, м | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta44513
Артикул
|
Р3-ЦП нг
Тип изделия
|
10
Условный проход
|
9,8
Внутренний диаметр D1, мм
|
13
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
20
Мин. радиус изгиба, мм
|
4300 гр. 20.81 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44514
Артикул
|
Р3-ЦП нг
Тип изделия
|
12
Условный проход
|
11,2
Внутренний диаметр D1, мм
|
14,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
25
Мин. радиус изгиба, мм
|
4500 гр. 32.34 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44502
Артикул
|
Р3-ЦП нг
Тип изделия
|
15
Условный проход
|
14,7
Внутренний диаметр D1, мм
|
17,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
30
Мин. радиус изгиба, мм
|
6500 гр. 32.56 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44503
Артикул
|
Р3-ЦП нг
Тип изделия
|
16
Условный проход
|
14,7
Внутренний диаметр D1, мм
|
17,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
35
Мин. радиус изгиба, мм
|
6700 гр. 37.72 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44504
Артикул
|
Р3-ЦП нг
Тип изделия
|
18
Условный проход
|
16,9
Внутренний диаметр D1, мм
|
20,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
35
Мин. радиус изгиба, мм
|
7800 гр. 42.34 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44505
Артикул
|
Р3-ЦП нг
Тип изделия
|
20
Условный проход
|
19,2
Внутренний диаметр D1, мм
|
22,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
35
Мин. радиус изгиба, мм
|
8500 гр. 39.36 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44506
Артикул
|
Р3-ЦП нг
Тип изделия
|
22
Условный проход
|
20,7
Внутренний диаметр D1, мм
|
24,8
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
40
Мин. радиус изгиба, мм
|
10500 гр. 61.85 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44507
Артикул
|
Р3-ЦП нг
Тип изделия
|
25
Условный проход
|
24,7
Внутренний диаметр D1, мм
|
28,4
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
45
Мин. радиус изгиба, мм
|
11300 гр. 61.82 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44515
Артикул
|
Р3-ЦП нг
Тип изделия
|
32
Условный проход
|
30,4
Внутренний диаметр D1, мм
|
35,5
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
55
Мин. радиус изгиба, мм
|
7000 гр. 52.99 см³ 20м
Упаковка
|
Узнать цену
|
| zeta44516
Артикул
|
Р3-ЦП нг
Тип изделия
|
38
Условный проход
|
36,4
Внутренний диаметр D1, мм
|
42,7
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
60
Мин. радиус изгиба, мм
|
10000 гр. 56.76 см³ 20м
Упаковка
|
Узнать цену
|
| zeta44517
Артикул
|
Р3-ЦП нг
Тип изделия
|
50
Условный проход
|
48
Внутренний диаметр D1, мм
|
55,5
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
85
Мин. радиус изгиба, мм
|
14100 гр. 80.85 см³ 20м
Упаковка
|
Узнать цену
|
| zeta44511
Артикул
|
Р3-ЦП нг
Тип изделия
|
60
Условный проход
|
59
Внутренний диаметр D1, мм
|
67,6
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
105
Мин. радиус изгиба, мм
|
9400 гр. 72.9 см³ 10м
Упаковка
|
Узнать цену
|
| zeta44512
Артикул
|
Р3-ЦП нг
Тип изделия
|
75
Условный проход
|
73
Внутренний диаметр D1, мм
|
83,5
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
120
Мин. радиус изгиба, мм
|
15100 гр. 120.04 см³ 10м
Упаковка
|
Узнать цену
|
- Температура эксплуатации От -40 до +90°C
Металлорукав типа Р3-ЦП нг – металлорукав в ПВХ изоляции, изготовленный из металлической горячеоцинкованной стальной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав Р3-ЦП нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
