РЗ-Н из нержавеющей стали
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Вид изделия |
Металлорукав из нержавеющей стали |
 Цвет |
серый |
 Температура транспортировки, монтажа и эксплуатации |
от -45 до +250 °С |
|
Температура транспортировки, монтажа и эксплуатации |
от -45 до +250 °С |
 Сертификат |
РОСС RU.31621.04ПШН4.ОС.05.СОО153 |
 Наличие покрытия |
Нет |
 Климатическое исполнение |
УТ 1, УТ 5 |
 Степень защиты |
IP40 по ГОСТ 1425-2015 |
 Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 |
Не менее 750 H |
 Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 |
Не менее 500 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
3356414043 |
|
Изготавливается по |
ТУ 25.99.29.190-030-99856433-2025 |
|
Пожарный сертификат |
04ИДЮ0.117.RU.H.00325 |
 Материал |
Нержавеющая сталь |
 Уплотнитель |
Без уплотнителя |
 Бренд |
ГОФРОМАТИК |

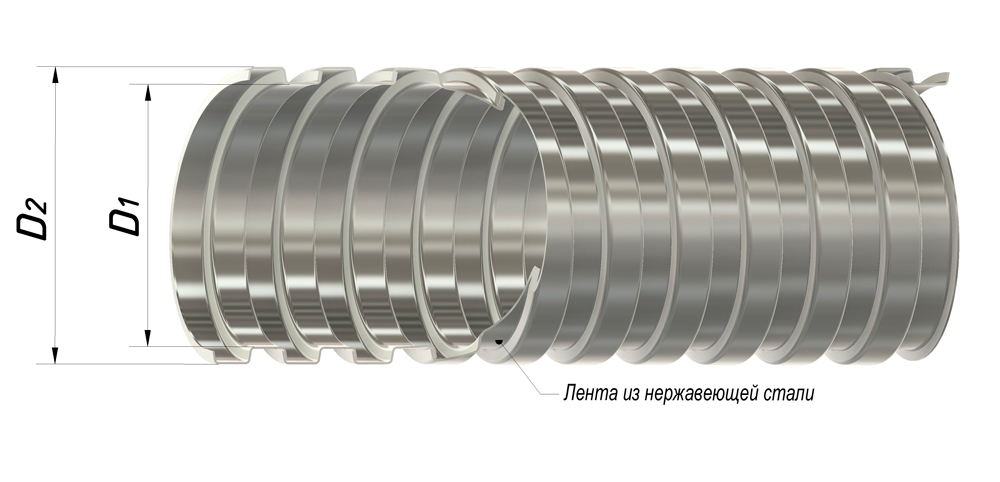

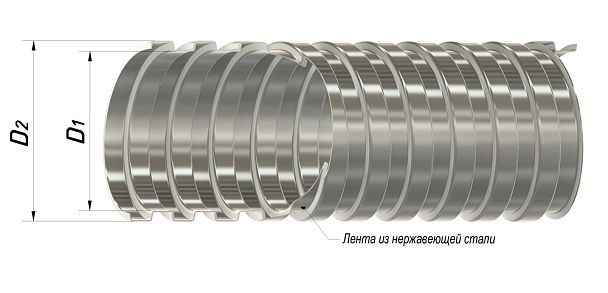

| Артикул | Тип изделия | Внутренний диаметр D1, мм | Толщина, мм | Внешний диаметр D2, мм | Длина L | Длина бухты, м | Шаг навивки F | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta44802
Артикул
|
Р3-Н 12
Тип изделия
|
11,9
Внутренний диаметр D1, мм
|
0,20±0,0б*
Толщина, мм
|
14,4
Внешний диаметр D2, мм
|
100
Длина L
|
100
Длина бухты, м
|
5.5
Шаг навивки F
|
25
Мин. радиус изгиба, мм
|
9 кг. 37.05 см³ 100м
Упаковка
|
Узнать цену
|
| zeta44803
Артикул
|
Р3-Н 15
Тип изделия
|
14,7
Внутренний диаметр D1, мм
|
0,20±0,0б*
Толщина, мм
|
17,6
Внешний диаметр D2, мм
|
100
Длина L
|
100
Длина бухты, м
|
6.3
Шаг навивки F
|
25
Мин. радиус изгиба, мм
|
11.6 кг. 57.83 см³ 100м
Упаковка
|
Узнать цену
|
| zeta44804
Артикул
|
Р3-Н 18
Тип изделия
|
16,9
Внутренний диаметр D1, мм
|
0,20±0,0б*
Толщина, мм
|
19,6
Внешний диаметр D2, мм
|
50
Длина L
|
50
Длина бухты, м
|
6.3
Шаг навивки F
|
30
Мин. радиус изгиба, мм
|
7 кг. 39.61 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44805
Артикул
|
Р3-Н 20
Тип изделия
|
19,2
Внутренний диаметр D1, мм
|
0,20±0,0б*
Толщина, мм
|
21,9
Внешний диаметр D2, мм
|
50
Длина L
|
50
Длина бухты, м
|
6.5
Шаг навивки F
|
30
Мин. радиус изгиба, мм
|
7 кг. 47.63 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44806
Артикул
|
Р3-Н 22
Тип изделия
|
20,7
Внутренний диаметр D1, мм
|
0,20±0,0б*
Толщина, мм
|
23,9
Внешний диаметр D2, мм
|
50
Длина L
|
50
Длина бухты, м
|
6.5
Шаг навивки F
|
35
Мин. радиус изгиба, мм
|
7.4 кг. 51.03 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44807
Артикул
|
Р3-Н 25
Тип изделия
|
24,7
Внутренний диаметр D1, мм
|
0,20±0,0б*
Толщина, мм
|
28
Внешний диаметр D2, мм
|
50
Длина L
|
50
Длина бухты, м
|
7.3
Шаг навивки F
|
45
Мин. радиус изгиба, мм
|
10.2 кг. 54.21 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44808
Артикул
|
Р3-Н 32
Тип изделия
|
30,5
Внутренний диаметр D1, мм
|
0,25±0,0б*
Толщина, мм
|
35
Внешний диаметр D2, мм
|
25
Длина L
|
25
Длина бухты, м
|
8.7
Шаг навивки F
|
55
Мин. радиус изгиба, мм
|
7.4 кг. 49.88 см³ 25м
Упаковка
|
Узнать цену
|
| zeta44809
Артикул
|
Р3-Н 38
Тип изделия
|
36,4
Внутренний диаметр D1, мм
|
0,25±0,0б*
Толщина, мм
|
41,4
Внешний диаметр D2, мм
|
25
Длина L
|
25
Длина бухты, м
|
9.0
Шаг навивки F
|
65
Мин. радиус изгиба, мм
|
9.3 кг. 65.57 см³ 25м
Упаковка
|
Узнать цену
|
| zeta44810
Артикул
|
Р3-Н 50
Тип изделия
|
48
Внутренний диаметр D1, мм
|
0,25±0,0б*
Толщина, мм
|
54,2
Внешний диаметр D2, мм
|
15
Длина L
|
15
Длина бухты, м
|
11.6
Шаг навивки F
|
85
Мин. радиус изгиба, мм
|
9.6 кг. 73.89 см³ 15м
Упаковка
|
Узнать цену
|
- Изготовлен из нержавеющей стальной ленты
- Имеет повышенную стойкость к коррозии
- Может эксплуатироваться в широком температурном диапазоне
- Стоек к ультрафиолетовому излучению

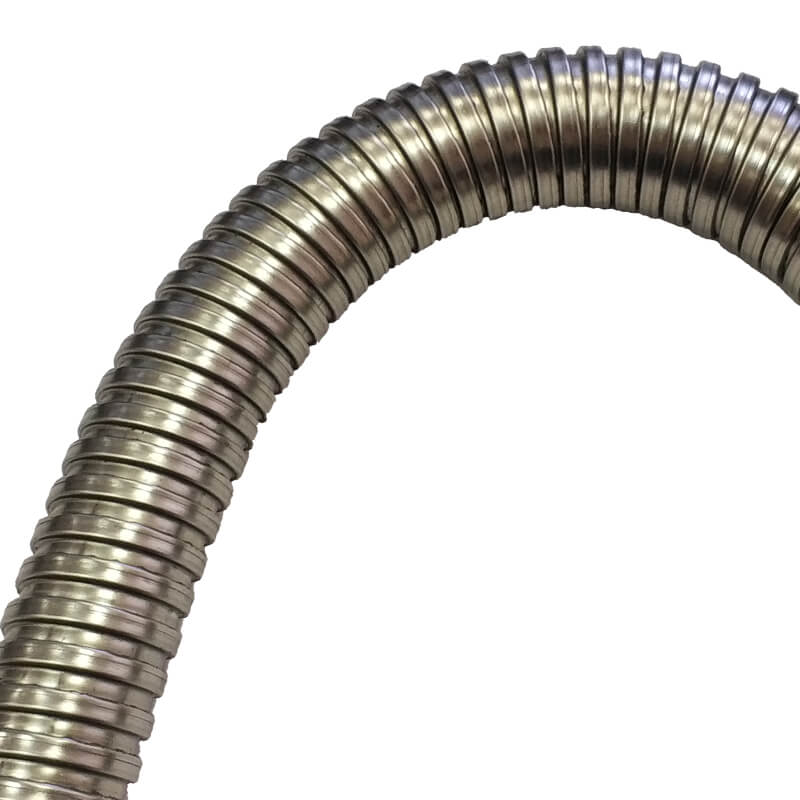

- Обладает повышенной гибкостью

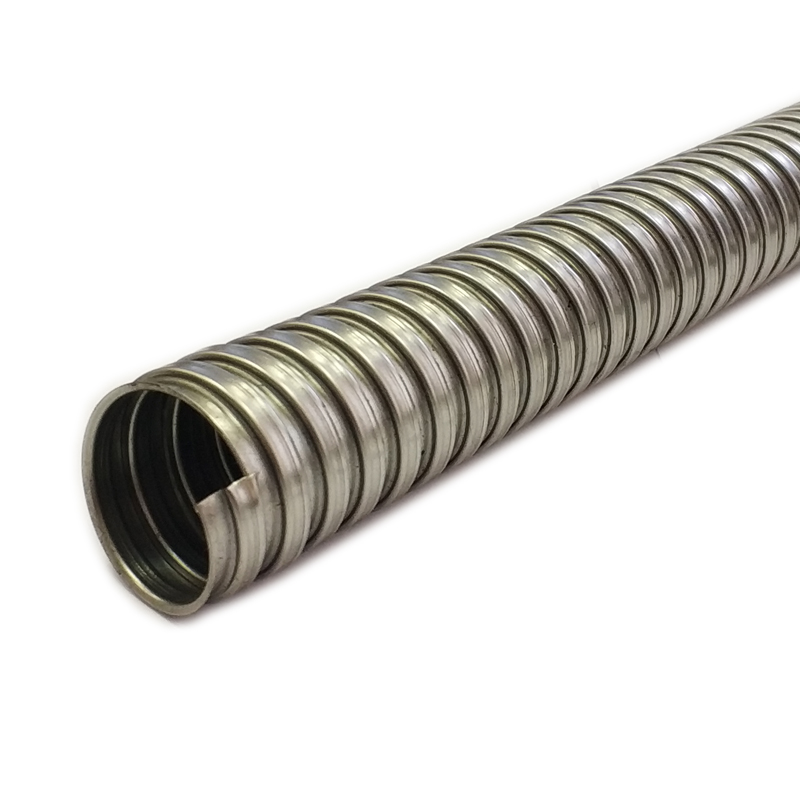

Металлорукав типа Р3-Н – это негерметичный металлорукав, изготовленный из металлической нержавеющей ленты без какого-либо уплотнения, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав Р3-Н является гибкой трубой повышенной гибкости и относится к металлической гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
