Клеммные коробки КС-10 и КС-20 соединительные
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Вид изделия |
Коробка клеммная |
 Покрытие |
Грунтовое |
 Температура эксплуатации |
от -40°С до +60°С |
 Сертификат |
RU C-RU.АД84.В.00192/20 |
 Сечение жил до |
4мм2 |
 Номинальный ток |
до 25A |
 Материал изготовления |
оцинкованная сталь |
|
Напряжение переменного тока |
660 В |
|
Напряжение постоянного тока |
440 В |
|
Изготавливается по |
ТУ 27.33.13.120-047-99856433-2020 |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип изделия | Длина | Параметры вводов | Заглушка | Количество зажимов | Упаковка | Узнать цену | ||
| 1 | 2 | 3 | |||||||
| Коробки соединительные с латунными сальниками, климатическим исполнением УХЛ 1, 5 и степенью защиты IP65 | |||||||||
| zeta30335
Артикул
|
КС-10
Тип изделия
|
215
Длина
|
М20(6-12мм) х2
Ввод 1
|
М25(8-16мм) х1
Ввод 2
|
М32(14-25мм) х1
Ввод 3
|
—
Заглушка
|
10
Количество зажимов
|
1635 гр. 5.83 см³ 1шт
Упаковка
|
Узнать цену
|

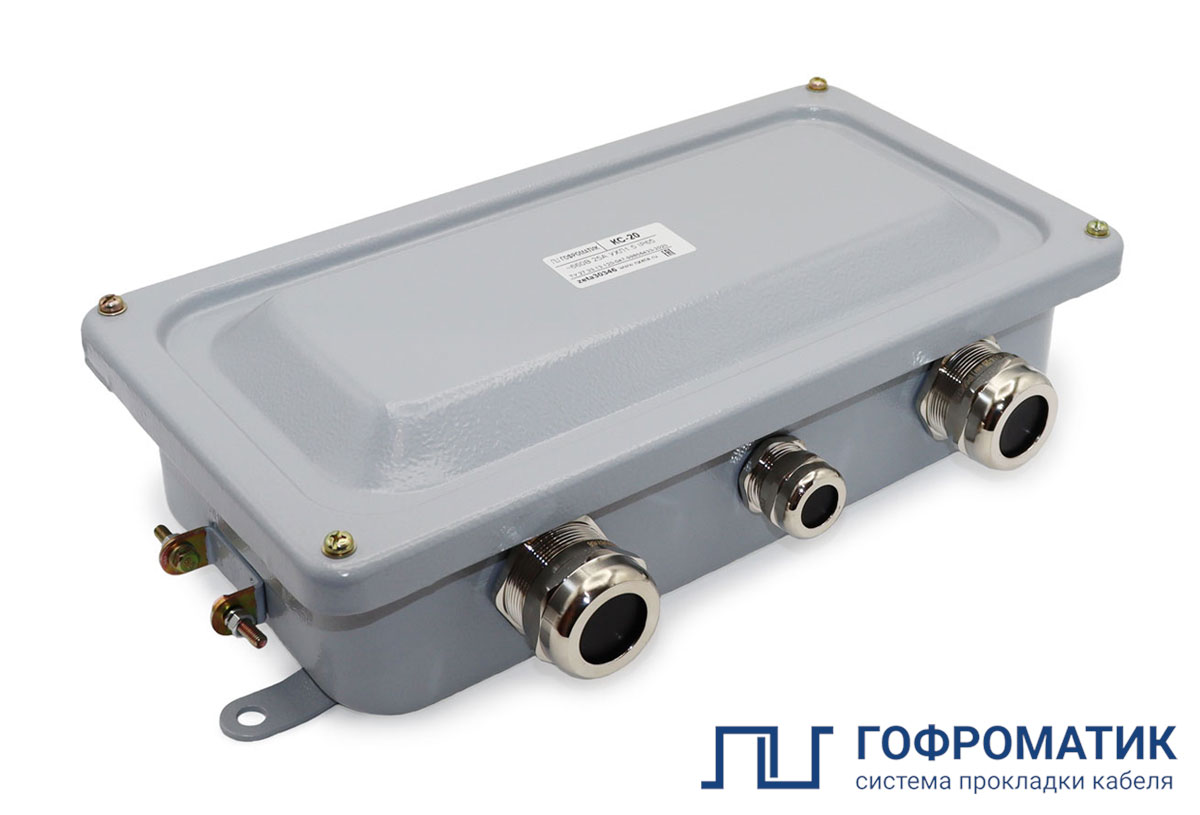

| zeta30346
Артикул
|
КС-20
Тип изделия
|
336
Длина
|
М20(6-12мм) х2
Ввод 1
|
М25(8-16мм) х3
Ввод 2
|
М32(14-25мм) х2
Ввод 3
|
—
Заглушка
|
20
Количество зажимов
|
2585 гр. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|

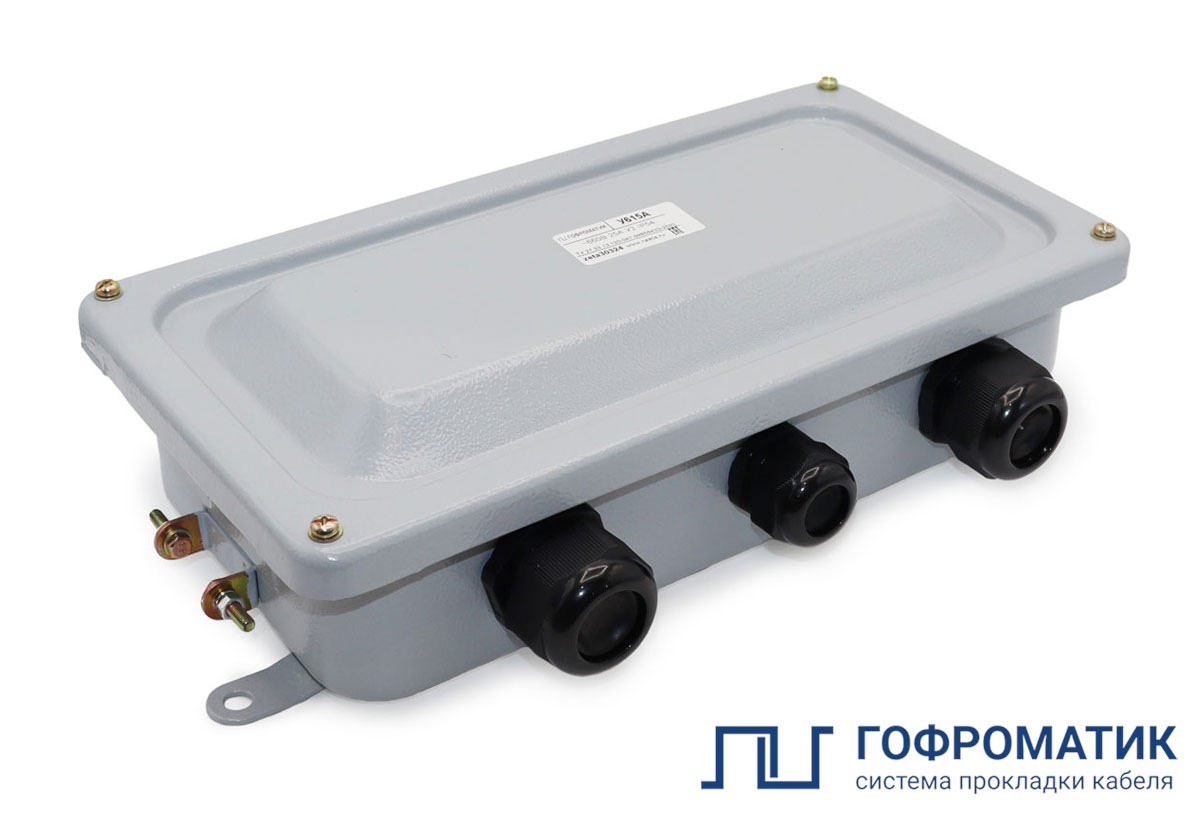

| Коробки соединительные с пластмассовыми сальниками, климатическим исполнением У 2 и степенью защиты IP54 | |||||||||
| zeta30328
Артикул
|
КС-10
Тип изделия
|
215
Длина
|
МG20(9-14мм) х2
Ввод 1
|
МG25(13-18мм) х1
Ввод 2
|
МG32(18-25мм) х1
Ввод 3
|
—
Заглушка
|
10
Количество зажимов
|
1496 гр. 5.83 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30330
Артикул
|
КС-20
Тип изделия
|
336
Длина
|
МG20(9-14мм) х2
Ввод 1
|
МG25(13-18мм) х3
Ввод 2
|
МG32(18-25мм) х2
Ввод 3
|
—
Заглушка
|
20
Количество зажимов
|
2277 гр. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|
| Коробки соединительные с металлическими заглушками, климатическим исполнением УХЛ 1, 5 и степенью защиты IP65 | |||||||||
| zeta30327
Артикул
|
КС-10
Тип изделия
|
215
Длина
|
—
Ввод 1
|
—
Ввод 2
|
—
Ввод 3
|
4 шт.
Заглушка
|
10
Количество зажимов
|
1528 гр. 5.83 см³ 1шт
Упаковка
|
Узнать цену
|

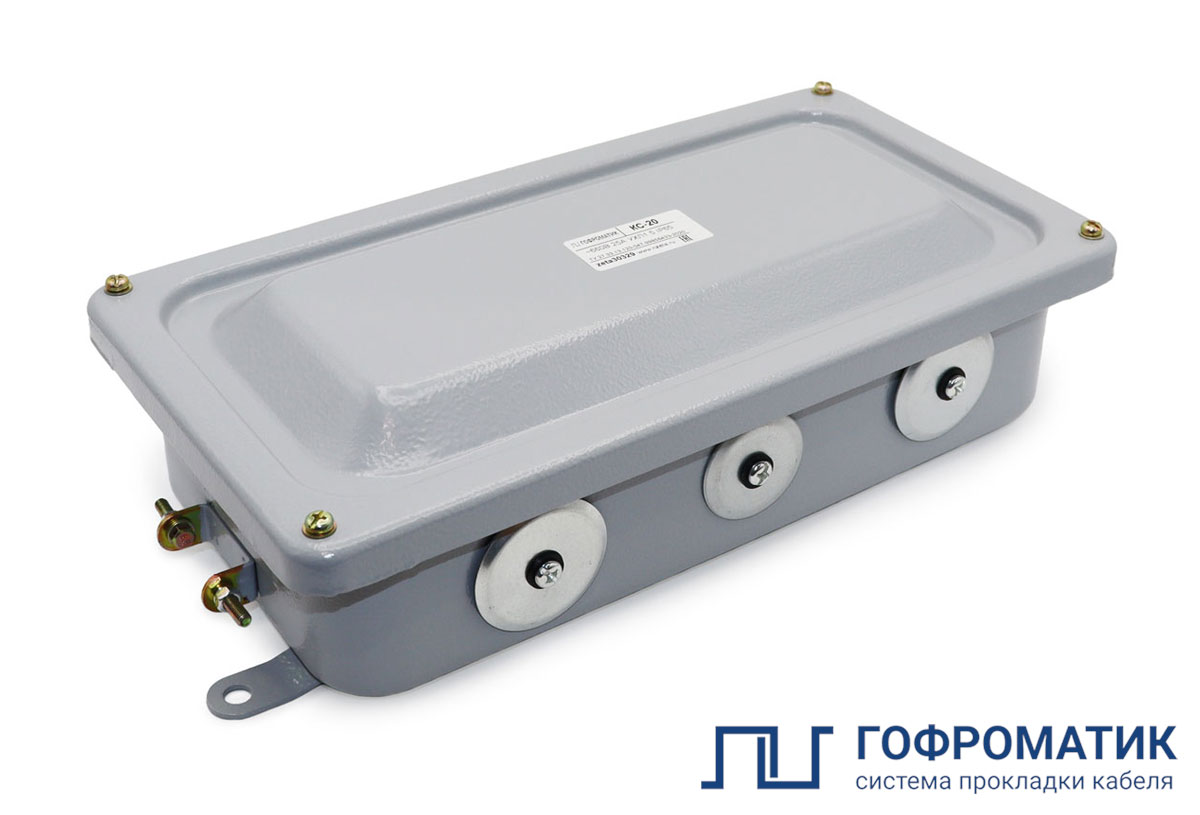

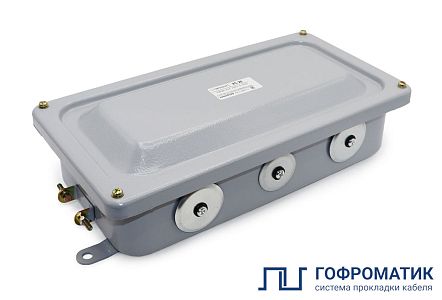

| zeta30329
Артикул
|
КС-20
Тип изделия
|
336
Длина
|
—
Ввод 1
|
—
Ввод 2
|
—
Ввод 3
|
7 шт.
Заглушка
|
20
Количество зажимов
|
2327 гр. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|
| Коробки клеммные без отверстий, климатическим исполнением УХЛ1,5 и степенью защиты IP65 | |||||||||
| zeta30377
Артикул
|
КС-20
Тип изделия
|
336
Длина
|
—
Ввод 1
|
—
Ввод 2
|
—
Ввод 3
|
—
Заглушка
|
20
Количество зажимов
|
2121 гр. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|
- Узлы заземления не окрашены и не требуют зачистки.
- DIN - рейка позволяющая установить дополнительное оборудование.
- Винты под крест-плоскую отвертку.
- Оцинкованная сталь с грунтовым покрытием.
Коробки клеммные КС-10 и КС-20 предназначены для соединения и разветвления силовых электрических цепей и цепей КИПиА, выполняемых контрольными и силовыми кабелями с алюминиевыми или медными жилами сечением 1,5-4мм2. В коробке используются металлические или пластмассовые кабельные вводы.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.
Коробки могут комплектоваться латунными либо пластиковыми кабельными вводами, а так же металлическими заглушками.
-
Степень защиты коробок с латунными кабельными вводами и металлическими заглушками IP65 по ГОСТ 14254-2015.
-
С пластиковыми кабельными вводами IP54 по ГОСТ 14254-2015.
-
-
Со ступенчатыми (ПВХ) кабельными вводами IP43 по ГОСТ 14254-2015.
Коробки клеммные — это универсальное решение для соединения силовых и контрольных кабелей с возможностью размещения дополнительных элементов на DIN-рейку таких как: Распределительных блоков РБД, клеммных зажимов до 80А, блоков шин в корпусе, разнообразных шин на изоляторе.
