Муфта вводная АТК-32 (1 1/4") ГОФРОМАТИК (адаптер цанговый труба-коробка)
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
Технические характеристики
 Артикул |
zeta42004 |
| Тип изделия |
АТК |
 Вид изделия |
Муфта |
| Размер резьбы |
1-1/4" |
 Температура транспортировки, монтажа и эксплуатации |
от -45 до +150 °С |
| Условный проход |
32 |
| Длина резьбы Lp/общая длина L |
14/47 |
| Температура эксплуатации в стационарном состоянии |
от -45 до +150 °С |
 Материал уплотнителя |
Резина маслостойкая |
| Максимальный диаметр кабеля, мм |
32,8 |
| Диапазон наружного диаметра присоединяемой трубы Dт, мм |
41,3 - 42,6 |
 Стeпень IP |
IP43 |
 Климатическое исполнение |
У 2 |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
025501542201 |
 Изготавливается по |
ТУ 27.33.13.130-046-99856433-2020 |
 Материал |
Сплав цинка |
| Бренд |
ГОФРОМАТИК |
Описание товара

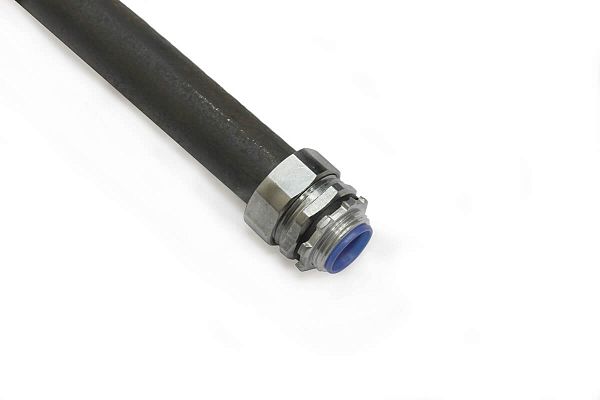

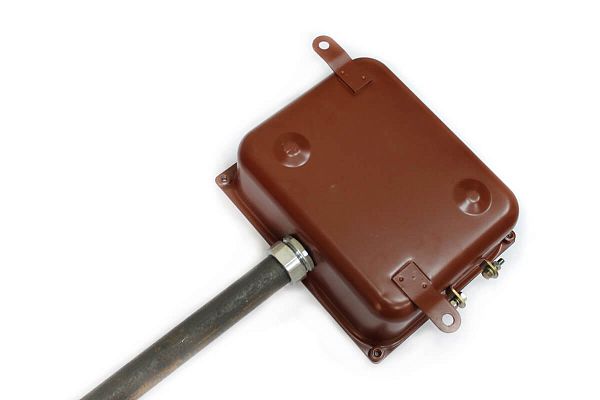

Адаптер цанговый Труба-Коробка АТК применяется для ввода проводов и кабелей в оболочки электротехнических изделий при выполнении электропроводок с применением стальных ВГП труб (ГОСТ 3262-75).

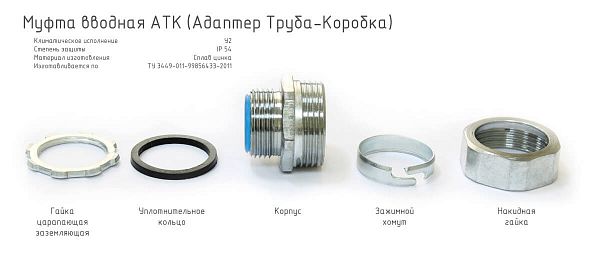

Адаптер цанговый АТК состоит из заземляющей гайки (1), уплотнителя (2), корпуса (3), металлического зажимного кольца (4), накидной гайки (5).
Адаптер АТК имеет трубную цилиндрическую резьбу G 1-1/4".
Расшифровка обозначения элемента:
Состав комплекта:
- 1. Вставка.
- 2. Заземляющая гайка.
- 3. Прокладка.
- 4. Корпус.
- 5. Цанговое зажимное кольцо.
- 6. Накидная гайка.
