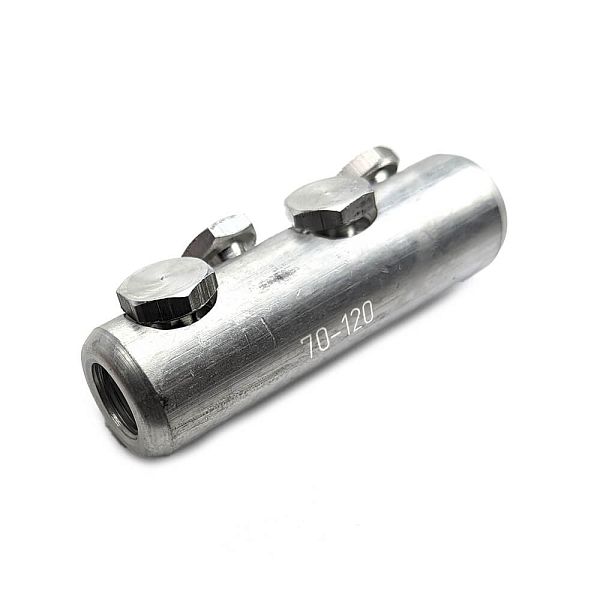

Соединитель болтовой 4СБВ-2-101 (70-120) ЗЭТАРУС
Соединитель болтовой 4СБВ-2-101 (70-120) ЗЭТАРУС
Соединитель болтовой 4СБВ-2-101 (70-120) ЗЭТАРУС
| Артикул товара | zeta11050 |
|---|---|
| Вид изделия | Соединитель болтовой |
| Тип изделия | 4СБВ-2-101 |
| Материал | алюминий |
| Бренд | ЗЭТАРУС |
Назначение
Соединители болтовые кабельные СБВ с гальваническим покрытием, с центрированным отверстием под жилу и V-образным расположением болтов. Предназначен для соединения кабелей с пластмассовой изоляцией СПЭ, ЭПР, рабочим напряжением 6, 10, 20, 35 кВ, с круглыми многопроволочными уплотненными жилами из меди и алюминия 2 класса.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- На корпус соединителя нанесено гальваническое покрытие, защищающее от коррозии.
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Основные отличия СБВ - длинная пологая фаска, симметрично-центрированное отверстие.
Расшифровка обозначения элемента:
.jpg)
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Количество болтов | 4 |
| Рабочее напряжение | до 35 кВ |
| Сертификат | РОСС RU.АД07.Н02021 |
| Номинальное сечение, мм2 | 70-120 |
| Отверстие под жилу | Центрированное |
| Метод монтажа | Болтовой |
| Наличие покрытия | Гальваническое |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.120-034-99856433-2019 |
| Размер d1 | 14,9 |
| Размер d2 | 28 |
| Размер L | 93 |
| Размер N | 17 |
3D/BIM-модели уточняются.
Соединители болтовые кабельные 4СБВ-2-101 с V-образным расположением болтов предназначены для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 35 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Основные отличия 4СБВ-2-101 - симметрично-центрированное отверстие.
