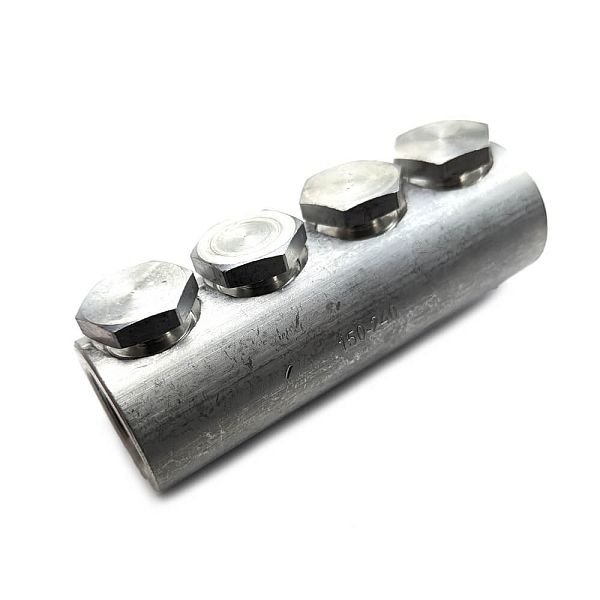

Соединитель болтовой 4СБ-3-001 (150-240) ЗЭТАРУС
Соединитель болтовой 4СБ-3-001 (150-240) ЗЭТАРУС
Соединитель болтовой 4СБ-3-001 (150-240) ЗЭТАРУС
| Артикул товара | zeta11045 |
|---|---|
| Вид изделия | Соединитель болтовой |
| Тип изделия | 4СБ-3-001 |
| Материал | Алюминий |
| Бренд | ЗЭТАРУС |
Назначение
Соединители болтовые кабельные 4СБ-3-001 предназначены для соединения алюминиевых и медных жил силовых кабелей с разным типом изоляции, для напряжения до 10 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Покрытие | Нет |
| Количество болтов | 4 |
| Рабочее напряжение | до 10 кВ |
| Сертификат | РОСС RU.АД07.Н02021 |
| Номинальное сечение, мм2 | 150-240 |
| Отверстие под жилу | Эксцентриковое |
| Метод монтажа | Болтовой |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.120-034-99856433-2019 |
| Размер d1 | 25,5 |
| Размер d2 | 37 |
| Размер J | 54 |
| Размер L | 110 |
| Размер N | 22 |
| Тип перегородки | Запрессованная |
3D/BIM-модели уточняются.
Соединители болтовые кабельные 4СБ-3-001 предназначены для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. Соединители типа 2СБ под заказ клиента могут комплектоваться латунными болтами.
- СБ имеют эксцентриковое отверстие под жилу.
- Отверстие под жилу у 4СБ-3-001 - Эксцентриковое.
Монолитная перегородка рекомендуется для кабеля с бумажно-маслопропитанной изоляцией до 10 кВ, ее функция - исключить перетекание масла в кабеле с бумажной изоляцией. Соединители с запрессованной перегородкой рекомендуются для кабеля с пластиковой изоляцией до 10 кВ.
