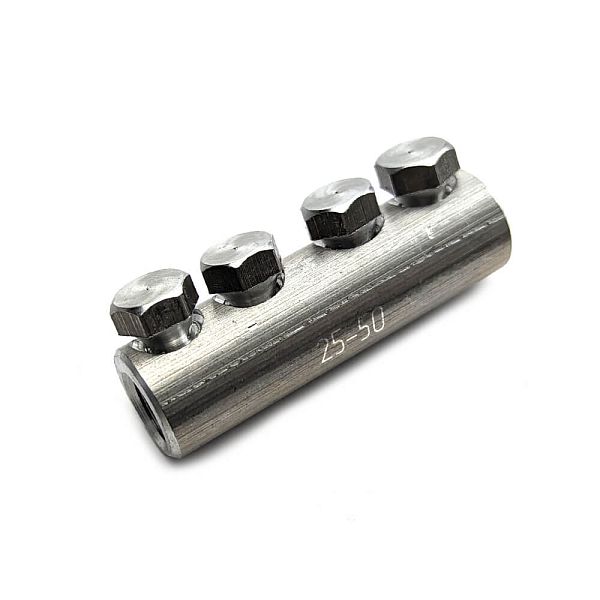

Соединитель болтовой 4СБ-1-005 (25-50) ЗЭТАРУС
Соединитель болтовой 4СБ-1-005 (25-50) ЗЭТАРУС
Соединитель болтовой 4СБ-1-005 (25-50) ЗЭТАРУС
| Артикул товара | zeta11010 |
|---|---|
| Вид изделия | Соединитель болтовой |
| Тип изделия | 4СБ-1-005 |
| Материал | алюминий |
| Бренд | ЗЭТАРУС |
Назначение
Кабельный болтовой соединитель СБ с монолитной перегородкой, эксцентриковым расположением отверстия под жилу и рядным расположением болтов.
Предназначен для соединения кабелей:
- С бумажной пропитанной (БПИ), пластмассовой (ПВХ, СПЭ, ЭПР) изоляцией, рабочим напряжением 1, 3 кВ с круглыми и секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
- С бумажной пропитанной изоляцией (БПИ), рабочим напряжением 6, 10 кВ с секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
Кабельный болтовой соединитель СБ с запрессованной перегородкой, эксцентриковым расположением отверстия под жилу и рядным расположением болтов. Предназначен для соединения кабелей с пластмассовой (ПВХ, СПЭ, ЭПР) изоляцией, рабочим напряжением 1, 3 кВ с круглыми и секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
Расшифровка обозначения элемента:
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Покрытие | Нет |
| Количество болтов | 4 |
| Рабочее напряжение | до 10 кВ |
| Сертификат | РОСС RU.АД07.Н02021 |
| Номинальное сечение, мм2 | 25-50 |
| Отверстие под жилу | Эксцентриковое |
| Метод монтажа | Болтовой |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.120-034-99856433-2019 |
| Размер d1 | 10,9 |
| Размер d2 | 20 |
| Размер J | 32 |
| Размер L | 66 |
| Размер N | 12 |
| Тип перегородки | Монолитная |
3D/BIM-модели уточняются.
Соединители болтовые кабельные 4СБ-1-005 предназначены для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. Соединители типа 2СБ под заказ клиента могут комплектоваться латунными болтами.
- СБ имеют эксцентриковое отверстие под жилу.
- Отверстие под жилу у 4СБ-1-005 - Эксцентриковое.
Монолитная перегородка рекомендуется для кабеля с бумажно-маслопропитанной изоляцией до 10 кВ, ее функция - исключить перетекание масла в кабеле с бумажной изоляцией. Соединители с запрессованной перегородкой рекомендуются для кабеля с пластиковой изоляцией до 10 кВ.
