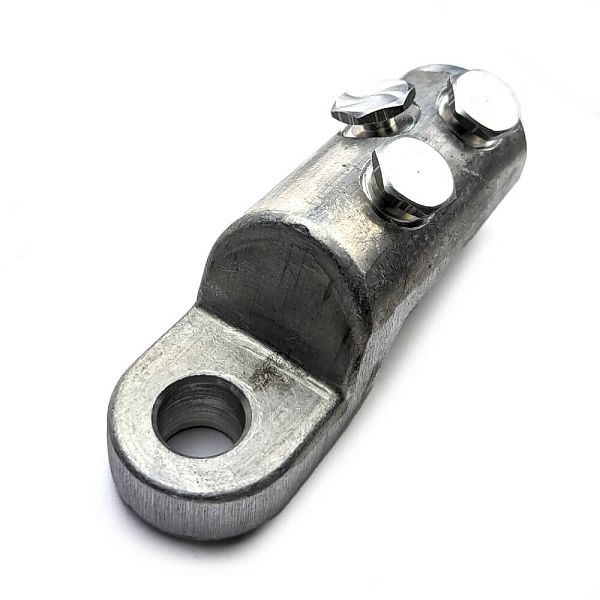

Наконечник болтовой 3НБВ-5-005 (500/630) ЗЭТАРУС
Наконечник болтовой 3НБВ-5-005 (500/630) ЗЭТАРУС
Наконечник болтовой 3НБВ-5-005 (500/630) ЗЭТАРУС
| Артикул товара | zeta10569 |
|---|---|
| Вид изделия | Наконечник болтовой |
| Тип изделия | 3НБВ-5-005 |
| Материал | алюминий |
| Бренд | ЗЭТАРУС |
Назначение
Кабельный болтовой наконечник НБВ с центрированным отверстием под жилу и V-образным расположением болтов. Предназначен для оконцевания кабелей с пластмассовой изоляцией СПЭ, ЭПР, рабочим напряжением 6, 10, 20, 35 кВ, с круглыми многопроволочными уплотненными жилами из меди и алюминия 2 класса.
Особенности конструкции:
- V-образное расположение болтов наконечника 2НБВ обеспечивает удобство монтажа.
- 2НБВ комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Диаметр отверстия лопатки 2НБВ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно.
- Лопатка болтового наконечника ЗЭТАРУС смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.
Расшифровка обозначения элемента:
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Покрытие | Нет |
| Количество болтов | 3 |
| Рабочее напряжение | до 10 кВ |
| Сертификат | РОСС RU.АД07.Н02021 |
| Номинальное сечение, мм2 | 500/630 |
| Отверстие под жилу | Центрированное |
| Метод монтажа | Болтовой |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.120-034-99856433-2019 |
| Размер D | 21 |
| Размер d1 | 33,5 |
| Размер d2 | 52 |
| Размер J | 92 |
| Размер L | 153 |
| Размер S | 20,6 |
| Размер F | 22 |
| Размер N | 22 |
Наконечник болтовой кабельный 3НБВ-5-005 с V-образным расположением болтов предназначены для оконцевания алюминиевых и медных жил кабеля пластиковой изоляцией до 10 кВ.
Закрепление наконечника на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- V-образное расположение болтов наконечника 2НБВ обеспечивает удобство монтажа.
- 3НБВ-5-005 комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Диаметр отверстия лопатки 3НБВ-5-005 - 21 мм под болт.
- Лопатка болтового наконечника ЗЭТАРУС смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.
