Наконечник болтовой 2НБВ-3-001 (150-240) ЗЭТАРУС
Наконечник болтовой 2НБВ-3-001 (150-240) ЗЭТАРУС
Наконечник болтовой 2НБВ-3-001 (150-240) ЗЭТАРУС
| Артикул товара | zeta10573 |
|---|---|
| Вид изделия | Наконечник болтовой |
| Тип изделия | 2НБВ-3-001 |
| Бренд | ЗЭТАРУС |
Назначение

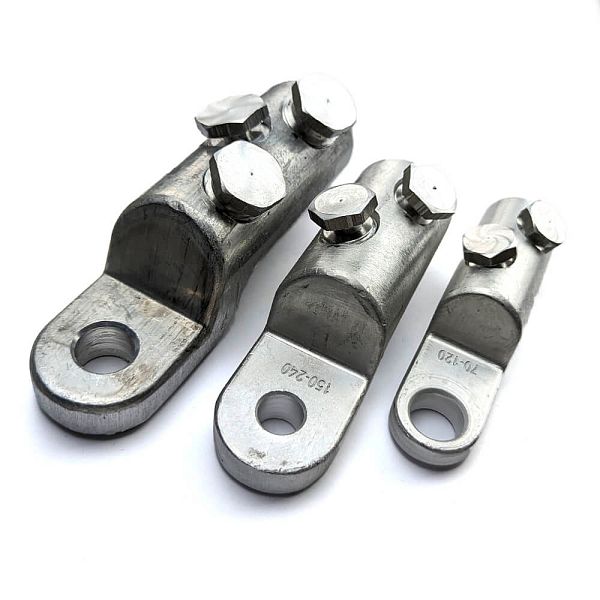

Кабельный болтовой наконечник НБВ с центрированным отверстием под жилу и V-образным расположением болтов. Предназначен для оконцевания кабелей с пластмассовой изоляцией СПЭ, ЭПР, рабочим напряжением 6, 10, 20, 35 кВ, с круглыми многопроволочными уплотненными жилами из меди и алюминия 2 класса.
Особенности конструкции:
- V-образное расположение болтов наконечника 2НБВ обеспечивает удобство монтажа.
- 2НБВ комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Диаметр отверстия лопатки 2НБВ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно.
- Лопатка болтового наконечника ЗЭТАРУС смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.
Расшифровка обозначения элемента:
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Количество болтов | 2 |
| Номинальное сечение, мм2 | 150-240 |
| Размер D | 13 |
| Размер d1 | 20,5 |
| Размер d2 | 37 |
| Размер J | 60 |
| Размер L | 110 |
| Размер S | 13 |
| Размер F | 16 |
| Размер N | 19 |
3D/BIM-модели уточняются.
Кабельный болтовой наконечник НБВ с центрированным отверстием под жилу и V-образным расположением болтов. Предназначен для оконцевания кабелей с пластмассовой изоляцией СПЭ, ЭПР, рабочим напряжением 6, 10, 20, 35 кВ, с круглыми многопроволочными уплотненными жилами из меди и алюминия 2 класса.
Особенности конструкции:
- V-образное расположение болтов наконечника 2НБВ обеспечивает удобство монтажа.
- 2НБВ комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Диаметр отверстия лопатки 2НБВ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно.
- Лопатка болтового наконечника ЗЭТАРУС смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.
Расшифровка обозначения элемента:
