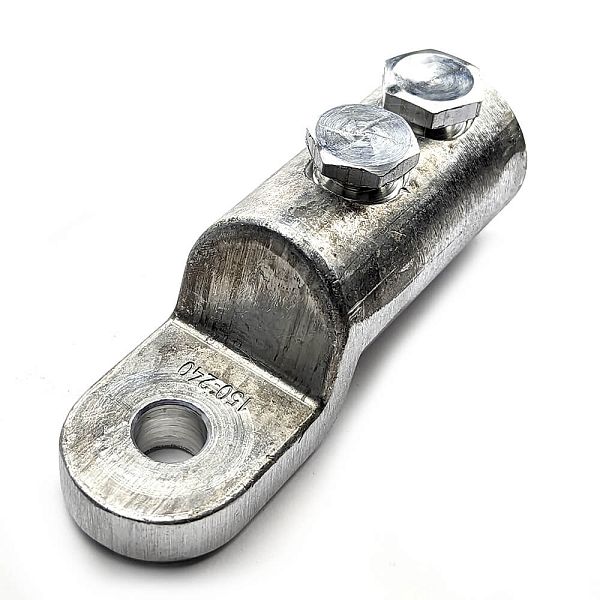

Наконечник болтовой 2НБ-3-001 (150-240) ЗЭТАРУС
Наконечник болтовой 2НБ-3-001 (150-240) ЗЭТАРУС
Наконечник болтовой 2НБ-3-001 (150-240) ЗЭТАРУС
| Артикул товара | zeta10528 |
|---|---|
| Вид изделия | Наконечник болтовой |
| Тип изделия | 2НБ-3-001 |
| Материал | Алюминий |
| Бренд | ЗЭТАРУС |
Назначение
Наконечник болтовой кабельный 2НБ-3-001 имеет эксцентриковое отверстие под жилу и рядное расположение болтов.
Предназначен для оконцевания кабелей:
- С бумажной пропитанной (БПИ), пластмассовой (ПВХ, СПЭ, ЭПР) изоляцией, рабочим напряжением 1, 3 кВ с круглыми и секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
- С бумажной пропитанной изоляцией (БПИ), рабочим напряжением 6, 10 кВ с секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Диаметр контактного стержня, мм | 12 |
| Покрытие | Нет |
| Количество болтов | 2 |
| Рабочее напряжение | до 10 кВ |
| Климатическое исполнение | УХЛ 1, 5 |
| Сертификат | РОСС RU.АД07.Н02021 |
| Номинальное сечение, мм2 | 150-240 |
| Отверстие под жилу | Эксцентриковое |
| Метод монтажа | Болтовой |
| Изготавливается по | ТУ 27.33.13.120-034-99856433-2019 |
| Код ОКП | 3449 |

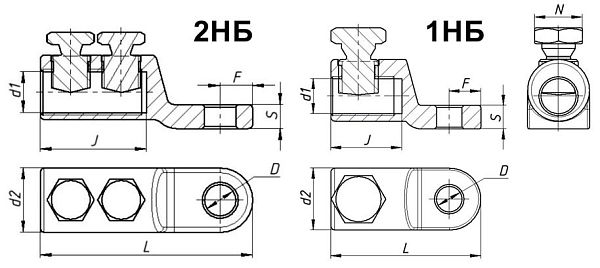

| Размер D | 13 |
| Размер d1 | 25,5 |
| Размер d2 | 37 |
| Размер J | 60 |
| Размер L | 110 |
| Размер S | 13 |
| Размер F | 16 |
| Размер N | 19 |
3D/BIM-модели уточняются.
Наконечник болтовой кабельный 2НБ-3-001 имеет эксцентриковое отверстие под жилу и рядное расположение болтов.
Предназначен для оконцевания кабелей:
- С бумажной пропитанной (БПИ), пластмассовой (ПВХ, СПЭ, ЭПР) изоляцией, рабочим напряжением 1, 3 кВ с круглыми и секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
- С бумажной пропитанной изоляцией (БПИ), рабочим напряжением 6, 10 кВ с секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
