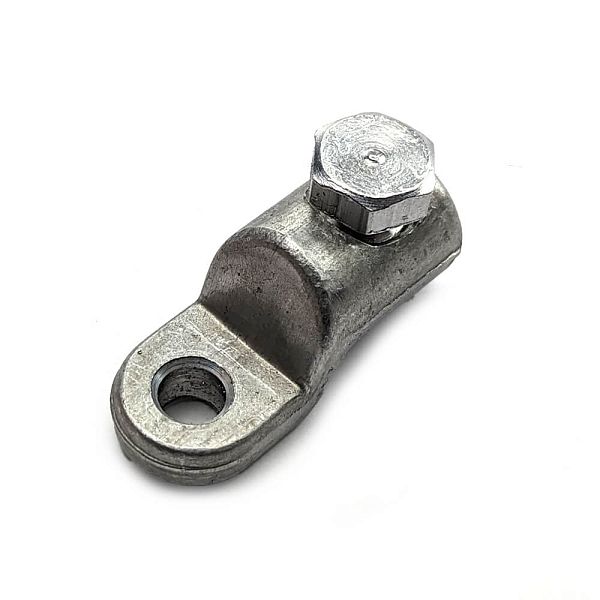

Наконечник болтовой 1НБ-0-005 (10-25) ЗЭТАРУС
Наконечник болтовой 1НБ-0-005 (10-25) ЗЭТАРУС
Наконечник болтовой 1НБ-0-005 (10-25) ЗЭТАРУС
| Артикул товара | zeta10540 |
|---|---|
| Вид изделия | Наконечник болтовой |
| Тип изделия | 1НБ-0-005 |
| Материал | алюминий |
| Бренд | ЗЭТАРУС |
Назначение
Кабельный болтовой наконечник НБ имеет эксцентриковое отверстие под жилу и рядное расположение болтов.
Предназначен для оконцевания кабелей:
- С бумажной пропитанной (БПИ), пластмассовой (ПВХ, СПЭ, ЭПР) изоляцией, рабочим напряжением 1, 3 кВ с круглыми и секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
- С бумажной пропитанной изоляцией (БПИ), рабочим напряжением 6, 10 кВ с секторными (фасонными) жилами из меди и алюминия, 1 и 2 класса.
Расшифровка обозначения элемента:
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Диаметр контактного стержня, мм | 6 |
| Покрытие | Нет |
| Количество болтов | 1 |
| Рабочее напряжение | до 10 кВ |
| Сертификат | РОСС RU.АД07.Н02021 |
| Номинальное сечение, мм2 | 10-25 |
| Отверстие под жилу | Эксцентриковое |
| Метод монтажа | Болтовой |
| Климатическое исполнение | УХЛ 1, 5 |
| Изготавливается по | ТУ 27.33.13.120-034-99856433-2019 |
| Код ОКП | 3449 |

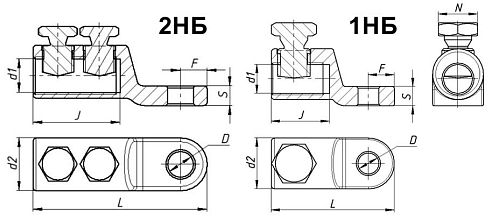

| Размер D | 6,5 |
| Размер d1 | 8,9 |
| Размер d2 | 16 |
| Размер J | 18 |
| Размер L | 38 |
| Размер S | 6 |
| Размер F | 8 |
| Размер N | 12 |
3D/BIM-модели уточняются.
Наконечник болтовой кабельный 1НБ-0-005 предназначен для оконцевания алюминиевых и медных жил кабеля с бумажной маслопропитанной и СПЭ изоляцией до 10 кВ.
Закрепление наконечника на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Наконечники под заказ клиента могут комплектоваться латунным болтом.
- Диаметр отверстия лопатки 1НБ-0-005 - 6.5 мм под болт.
- Лопатка болтового наконечника смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную трубку для изоляции
