Металлорукав в ПВХ изоляции МРПИ нг LS (с низким выделением дыма)
Технические характеристики
 Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок |
от -25 до +90 °С |
|
Температура эксплуатации в системах стационарных электроустановок |
от -40 до +90 °С |
 Сертификат |
РОСС RU.31621.04ПШН4.ОС.05.СОО153 |
 Свойство покрытия |
Стойкость к УФ-излучению, бензомаслостойкость, нераспространение горения |
 Климатическое исполнение |
У 1 |
 Степень защиты |
IP67 |
 Прочность при сжатии по ГОСТ Р МЭК 61386.1-2014 |
Не менее 750 H |
 Прочность при растяжении по ГОСТ Р МЭК 61386.1-2014 |
Не менее 500 Н |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
33324367431 |
|
Изготавливается по |
ТУ 25.99.29.190-030-99856433-2025 |
 Бренд |
ГОФРОМАТИК |
3D модели
ᐁ Развернуть ᐁ
Техническая документация
Размеры
| Артикул | Тип изделия | Условный проход | Внутренний диаметр d1 | Внешний диаметр D2, мм | Длина бухты, м | Пожарный сертификат | Мин. радиус изгиба, мм | Упак. | Узнать цену |
| zeta44101
Артикул
|
МРПИ нг LS
Тип изделия
|
10
Условный проход
|
9,8
Внутренний диаметр d1
|
13
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
20
Мин. радиус изгиба, мм
|
4500 гр. 20.81 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44102
Артикул
|
МРПИ нг LS
Тип изделия
|
12
Условный проход
|
11,2
Внутренний диаметр d1
|
14,5
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
25
Мин. радиус изгиба, мм
|
4500 гр. 32 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44103
Артикул
|
МРПИ нг LS
Тип изделия
|
15
Условный проход
|
14,7
Внутренний диаметр d1
|
17,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
30
Мин. радиус изгиба, мм
|
6500 гр. 32.56 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44113
Артикул
|
МРПИ нг LS
Тип изделия
|
16
Условный проход
|
14,7
Внутренний диаметр d1
|
17,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
35
Мин. радиус изгиба, мм
|
6700 гр. 37.72 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44104
Артикул
|
МРПИ нг LS
Тип изделия
|
18
Условный проход
|
16,9
Внутренний диаметр d1
|
20,7
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
35
Мин. радиус изгиба, мм
|
8000 гр. 48.07 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44105
Артикул
|
МРПИ нг LS
Тип изделия
|
20
Условный проход
|
19,2
Внутренний диаметр d1
|
22,9
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
35
Мин. радиус изгиба, мм
|
8500 гр. 39.36 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44106
Артикул
|
МРПИ нг LS
Тип изделия
|
22
Условный проход
|
20,7
Внутренний диаметр d1
|
24,8
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
40
Мин. радиус изгиба, мм
|
8200 гр. 48.07 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44107
Артикул
|
МРПИ нг LS
Тип изделия
|
25
Условный проход
|
24,7
Внутренний диаметр d1
|
28,4
Внешний диаметр D2, мм
|
50
Длина бухты, м
|
ССБК.RU.ПБ31.Н00040
Пожарный сертификат
|
45
Мин. радиус изгиба, мм
|
12200 гр. 61.82 см³ 50м
Упаковка
|
Узнать цену
|
| zeta44108
Артикул
|
МРПИ нг LS
Тип изделия
|
32
Условный проход
|
30,4
Внутренний диаметр d1
|
35,5
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
55
Мин. радиус изгиба, мм
|
6300 гр. 43.05 см³ 20м
Упаковка
|
Узнать цену
|
| zeta44109
Артикул
|
МРПИ нг LS
Тип изделия
|
38
Условный проход
|
36,4
Внутренний диаметр d1
|
42,7
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
60
Мин. радиус изгиба, мм
|
9000 гр. 64.8 см³ 20м
Упаковка
|
Узнать цену
|
| zeta44110
Артикул
|
МРПИ нг LS
Тип изделия
|
50
Условный проход
|
48
Внутренний диаметр d1
|
55,5
Внешний диаметр D2, мм
|
20
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
85
Мин. радиус изгиба, мм
|
14100 гр. 80.85 см³ 20м
Упаковка
|
Узнать цену
|
| zeta44111
Артикул
|
МРПИ нг LS
Тип изделия
|
60
Условный проход
|
59
Внутренний диаметр d1
|
67,6
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
ССБК.RU.ПБ31.Н00040
Пожарный сертификат
|
105
Мин. радиус изгиба, мм
|
9400 гр. 72.9 см³ 10м
Упаковка
|
Узнать цену
|
| zeta44112
Артикул
|
МРПИ нг LS
Тип изделия
|
75
Условный проход
|
73
Внутренний диаметр d1
|
83,5
Внешний диаметр D2, мм
|
10
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
120
Мин. радиус изгиба, мм
|
15100 гр. 120.04 см³ 10м
Упаковка
|
Узнать цену
|
| zeta44114
Артикул
|
МРПИ нг LS
Тип изделия
|
100
Условный проход
|
98
Внутренний диаметр d1
|
109,5
Внешний диаметр D2, мм
|
5
Длина бухты, м
|
04ИДЮ0.117.RU.H.00325
Пожарный сертификат
|
170
Мин. радиус изгиба, мм
|
10200 гр. 127.01 см³ 5м
Упаковка
|
Узнать цену
|
Описание товара
- Температура эксплуатации От -40 до +90°C

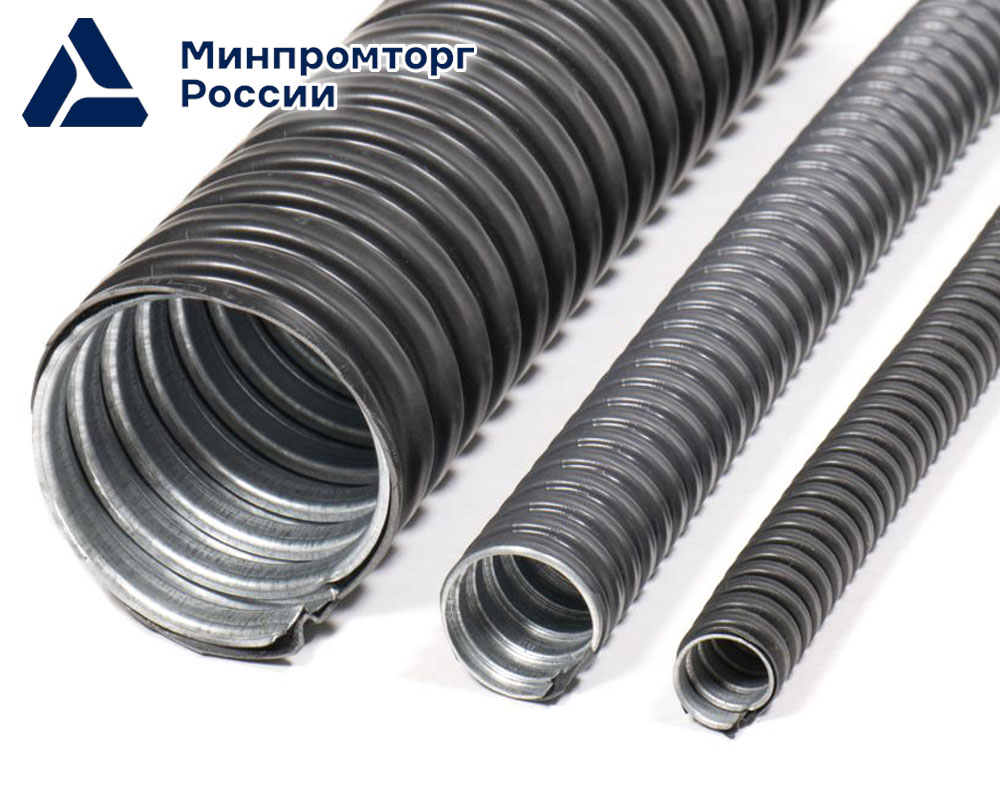

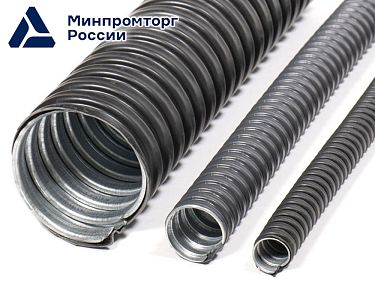

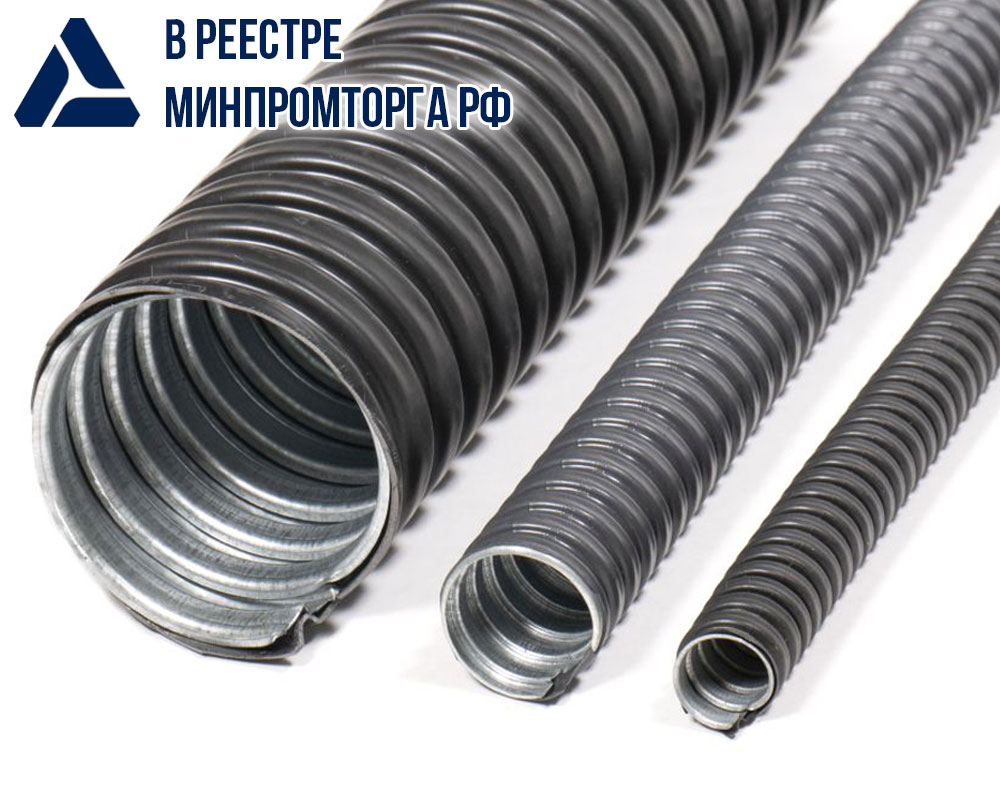

Металлорукав типа МРПИ нг-LS – металлорукав в ПВХ изоляции, изготовленный из металлической горячеоцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав МРПИ нг-LS является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты.
При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
