Клеммные коробки КМ43 и КМ65 соединительные монтажные
Технические характеристики
 Вид изделия |
Коробка клеммная |
 Покрытие |
Грунтовое |
 Сечение жил до |
4мм2 |
 Номинальный ток |
до 25A |
 Материал изготовления |
оцинкованная сталь |
|
Напряжение переменного тока |
660 В |
|
Напряжение постоянного тока |
440 В |
 Температура эксплуатации |
от -40 до +60 ˚C |
 Изготавливается по |
ТУ 27.33.13.120-047-99856433-2020 |
|
Сертификат |
RU C-RU.АД84.В.00192/20 |
 Бренд |
ГОФРОМАТИК |
Техническая документация
Размеры
| Артикул | Тип изделия | Длина | Параметры вводов | Заглушка | Количество зажимов | Упаковка | Узнать цену | ||
| 1 | 2 | 3 | |||||||
| Коробки монтажные с латунными сальниками, климатическим исполнением УХЛ 1, 5 и степенью защиты IP65 | |||||||||
| zeta30342
Артикул
|
КМ 65-10
Тип изделия
|
336
Длина
|
М20(6-12мм) х2
Ввод 1
|
М25(8-16мм) х1
Ввод 2
|
М32(14-25мм) х1
Ввод 3
|
—
Заглушка
|
10
Количество зажимов
|
1.4 кг. 7.56 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30343
Артикул
|
КМ 65-20
Тип изделия
|
336
Длина
|
М20(6-12мм) х2
Ввод 1
|
М25(8-16мм) х3
Ввод 2
|
М32(14-25мм) х2
Ввод 3
|
—
Заглушка
|
20
Количество зажимов
|
1.9 кг. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30360
Артикул
|
КМ 65-40
Тип изделия
|
336
Длина
|
М25 (8-16мм) х4
Ввод 1
|
М32 (14-25мм) х3
Ввод 2
|
М40 (22-30мм) х1
Ввод 3
|
4 шт.
Заглушка
|
40
Количество зажимов
|
4.5 кг. 13.84 см³ 1шт
Упаковка
|
Узнать цену
|
| Коробки монтажные с пластмассовыми сальниками, климатическим исполнением У 2 и степенью защиты IP54 | |||||||||
| zeta30359
Артикул
|
КМ 65-40
Тип изделия
|
336
Длина
|
МG25 (13-18мм) х4
Ввод 1
|
МG32 (18-25мм) х3
Ввод 2
|
МG40 (24-30мм) х1
Ввод 3
|
4 шт.
Заглушка
|
40
Количество зажимов
|
4 кг. 13.84 см³ 1шт
Упаковка
|
Узнать цену
|
| Коробки монтажные с пирамидками PVC, климатическим исполнением У 3 и степенью защиты IP43 | |||||||||
| zeta30338
Артикул
|
КМ 43-10
Тип изделия
|
215
Длина
|
D20(6-14мм) х2
Ввод 1
|
D25(8-19мм) х1
Ввод 2
|
D32(8-24мм) х1
Ввод 3
|
—
Заглушка
|
10
Количество зажимов
|
1.1 кг. 7.56 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30339
Артикул
|
КМ 43-20
Тип изделия
|
215
Длина
|
D20(6-14мм) х2
Ввод 1
|
D25(8-19мм) х3
Ввод 2
|
D32(8-24мм) х2
Ввод 3
|
—
Заглушка
|
20
Количество зажимов
|
1.8 кг. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|
| Коробки монтажные с металлическими заглушками, климатическим исполнением УХЛ 1; 5 и степенью защиты IP65 | |||||||||
| zeta30325
Артикул
|
КМ 65-10
Тип изделия
|
336
Длина
|
—
Ввод 1
|
—
Ввод 2
|
—
Ввод 3
|
4 шт.
Заглушка
|
10
Количество зажимов
|
1.5 кг. 0.99 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30326
Артикул
|
КМ 65-20
Тип изделия
|
336
Длина
|
—
Ввод 1
|
—
Ввод 2
|
—
Ввод 3
|
7 шт.
Заглушка
|
20
Количество зажимов
|
1.8 кг. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара
- Узлы заземления не окрашены и не требуют зачистки.
- DIN - рейка позволяющая установить дополнительное оборудование.
- Винты под крест-плоскую отвертку.
- Оцинкованная сталь с грунтовым покрытием.
Коробки клеммные соединительные КМ43 и КМ65 предназначены для соединения и разветвления силовых электрических цепей и цепей КИПиА, выполняемых контрольными и силовыми кабелями с алюминиевыми или медными жилами сечением 1,5-4мм2.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.

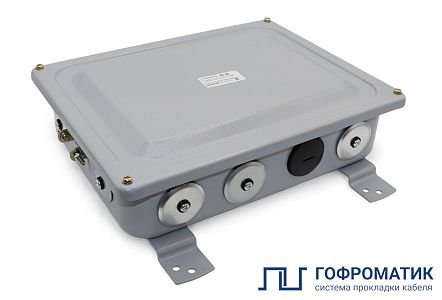

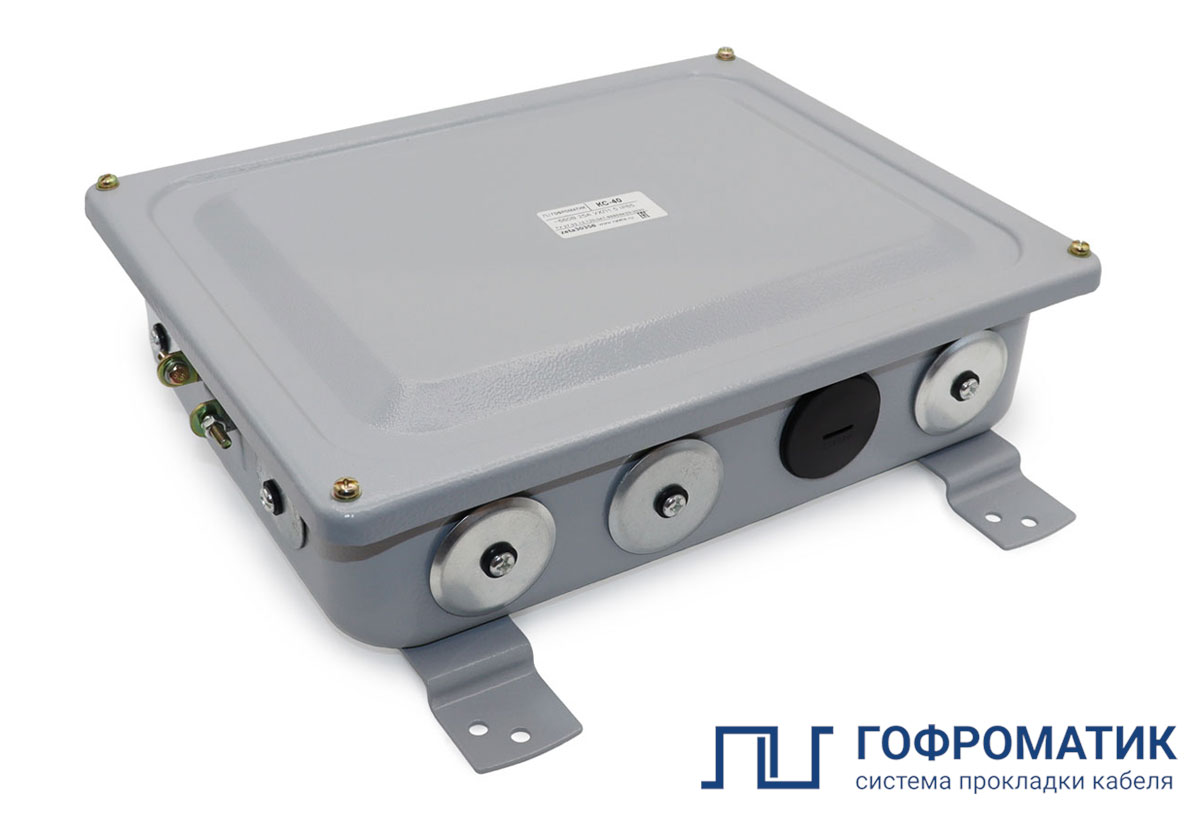

Коробки могут комплектоваться латунными, пластиковыми либо ступенчатыми (ПВХ) кабельными вводами, а так же металлическими заглушками

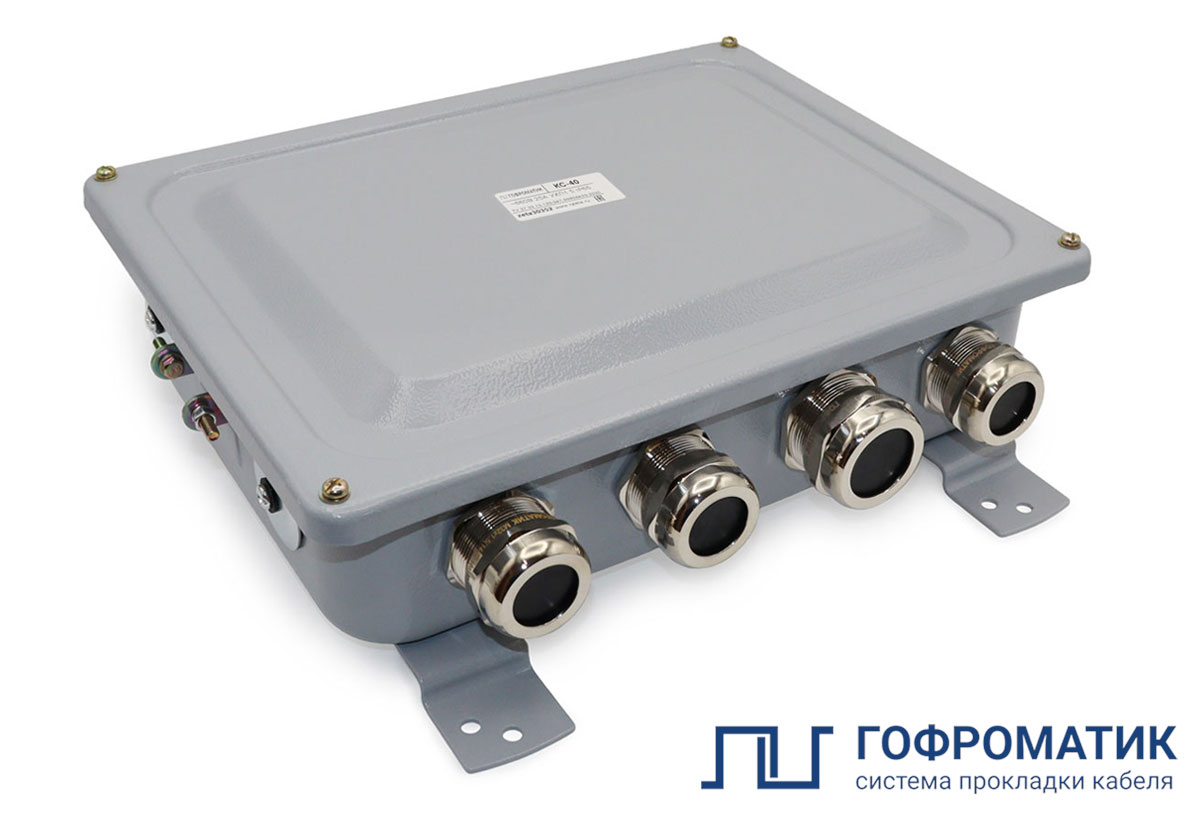

- Степень защиты коробок с латунными кабельными вводами и металлическими заглушками IP65 по ГОСТ 14254-2015.

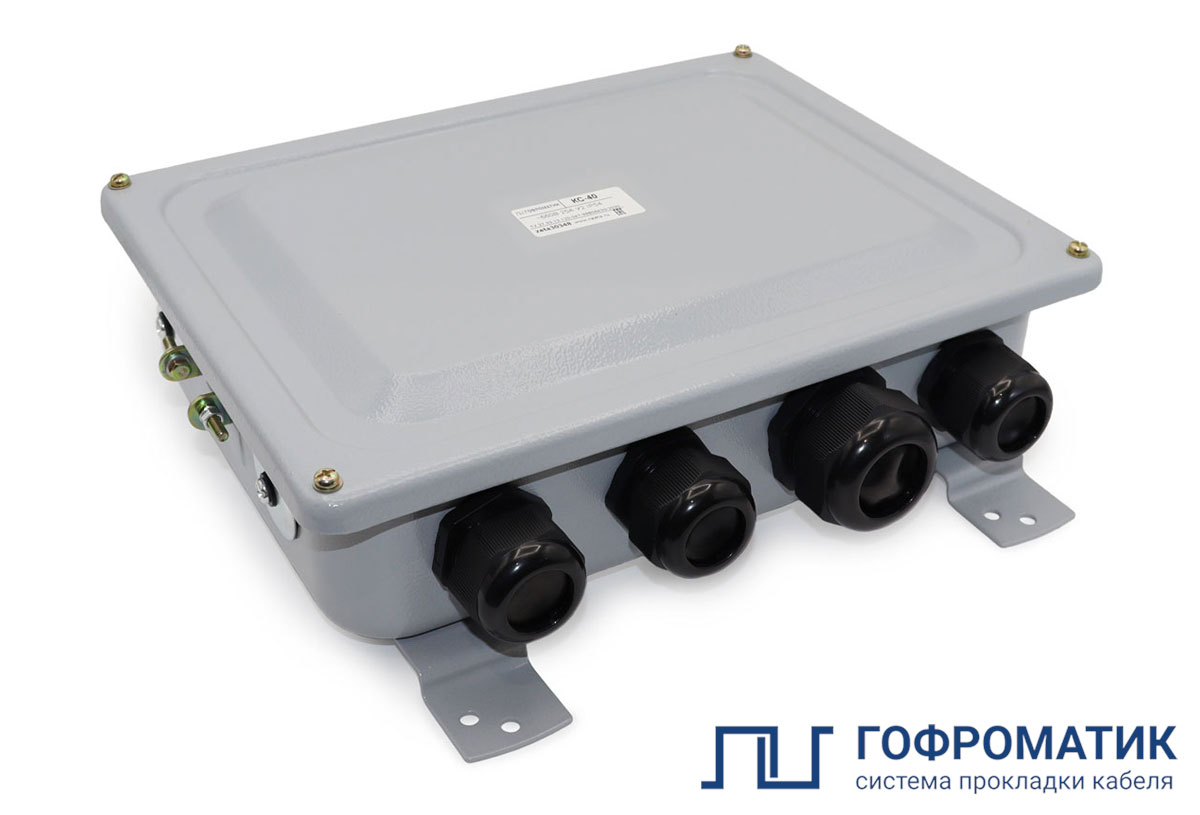

- С пластиковыми кабельными вводами IP54 по ГОСТ 14254-2015.
- Со ступенчатыми (ПВХ) кабельными вводами IP43 по ГОСТ 14254-2015.
