Клеммные коробки ККМА с муфтами АТК (труба-коробка)
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Вид изделия |
Коробка клеммная |
 Покрытие |
Грунтовое |
 Сечение жил до |
4мм2 |
 Номинальный ток |
до 25A |
 Материал изготовления |
оцинкованная сталь |
|
Напряжение переменного тока |
660 В |
|
Напряжение постоянного тока |
440 В |
 Климатическое исполнение |
У 2 |
 Температура эксплуатации |
от -40 до +60 ˚C |
 Изготавливается по |
ТУ 27.33.13.120-047-99856433-2020 |
|
Сертификат |
RU C-RU.АД84.В.00192/20 |
 Степень IP |
IP54 |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип изделия | Длина | Тип вводов | Параметры вводов | Заглушка | Количество зажимов | Упаковка | Узнать цену | |
| 1 | 2 | ||||||||

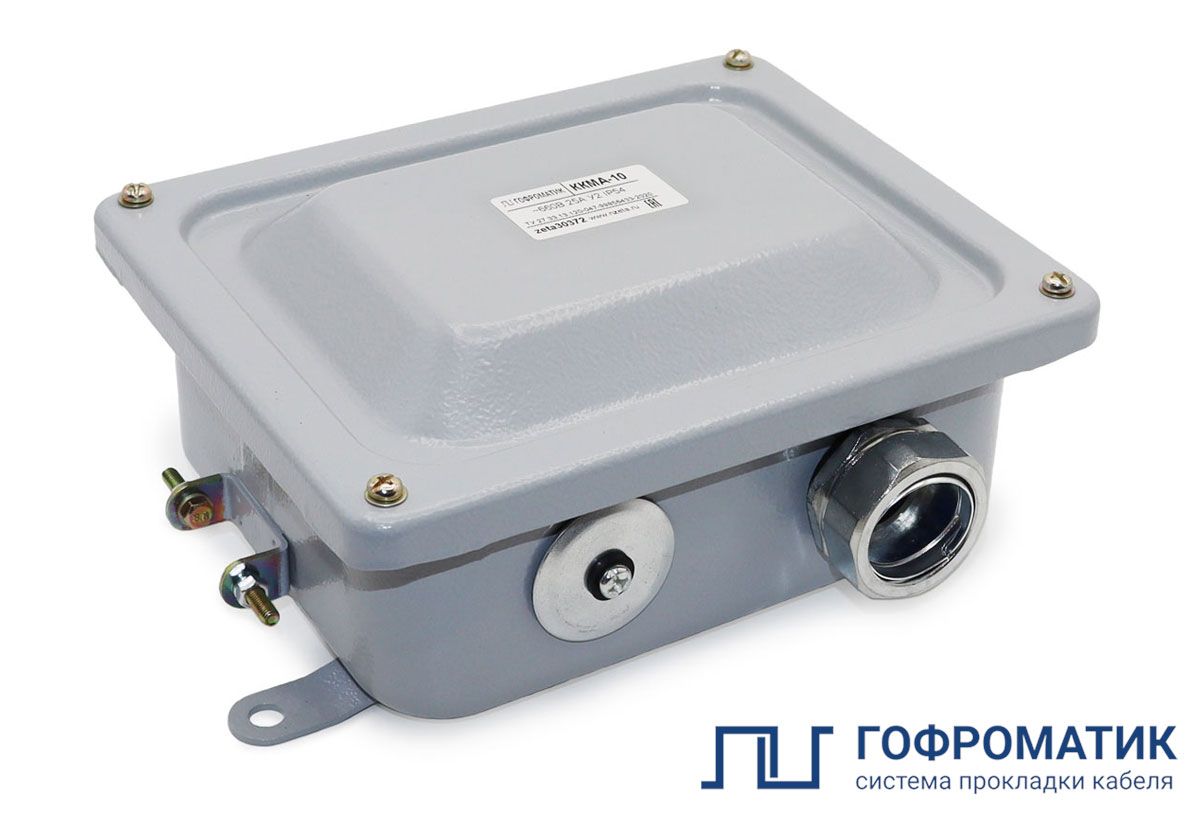

| zeta30372
Артикул
|
ККМА-10
Тип изделия
|
215
Длина
|
АТК
Тип вводов
|
Муфта вводная АТК-20 (26,3-27,2мм) х2
Ввод 1
|
Муфта вводная АТК-25 (33,0-33,9мм) х1
Ввод 2
|
Заглушка метал. Ø25 (3шт) + Ø32 (1шт)
Заглушка
|
10
Количество зажимов
|
1.95 кг. 6 см³ 1шт
Упаковка
|
Узнать цену
|

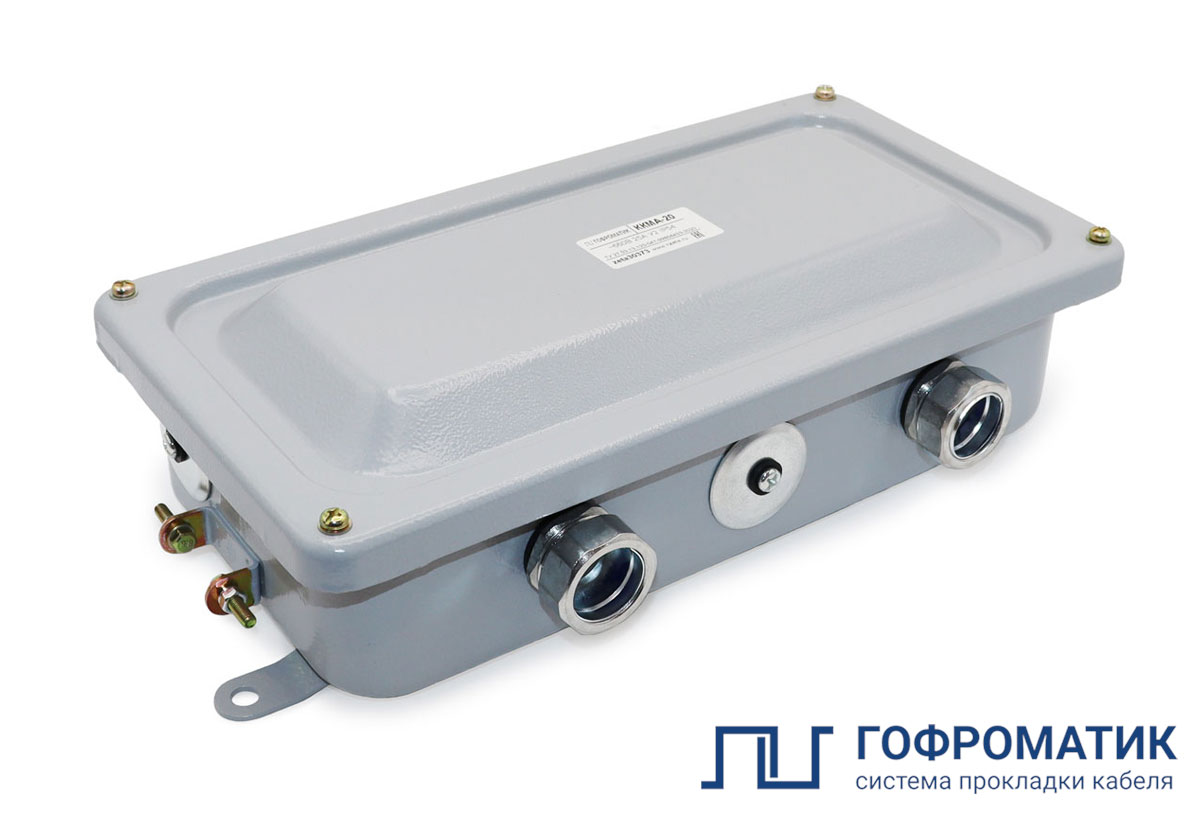

| zeta30373
Артикул
|
ККМА-20
Тип изделия
|
336
Длина
|
АТК
Тип вводов
|
Муфта вводная АТК-20 (26,3-27,2мм) х3
Ввод 1
|
Муфта вводная АТК-25 (33,0-33,9мм) х1
Ввод 2
|
Заглушка метал. Ø26-27 (4шт) + Ø32 (1шт)
Заглушка
|
20
Количество зажимов
|
2.75 кг. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|
Коробка клеммная металлическая с муфтами АТК для трубной электропроводки ККМА предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлических трубах (в трубной системе электропроводки). Присоединение металлических труб к клеммной коробке производится с помощью вводных муфт АТК со степенью защиты соединения IP54. Этот тип соединения упрощает процесс монтажа, так как не требуется использование резьбовых и сварных соединений труб и главное обеспечивает надёжный электрический контакт между трубой и клеммной коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.
Конструкция клеммной коробки ККМА представляет собой корпус с установленным клеммным блоком на дин-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.
На корпусе клеммной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.
На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепежных изделий или сварки.
Корпус и крышка коробки изготовлены из оцинкованной стали с грунтовым покрытием.
