Клеммные коробки КСМР с муфтами МВ-М(РКн) (металлорукав-коробка)
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Вид изделия |
Коробка клеммная |
 Покрытие |
Грунтовое |
 Температура эксплуатации |
от -40°С до +60°С |
 Сертификат |
RU C-RU.АД84.В.00192/20 |
 Сечение жил до |
4мм2 |
 Номинальный ток |
до 25A |
 Материал изготовления |
оцинкованная сталь |
|
Напряжение переменного тока |
660 В |
|
Напряжение постоянного тока |
440 В |
 Климатическое исполнение |
У 2 |
|
Изготавливается по |
ТУ 27.33.13.120-047-99856433-2020 |
 Степень IP |
IP54 |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип изделия | Длина | Тип вводов | Параметры вводов | Заглушка | Количество зажимов | Упаковка | Узнать цену | |
| 5 | 6 | ||||||||

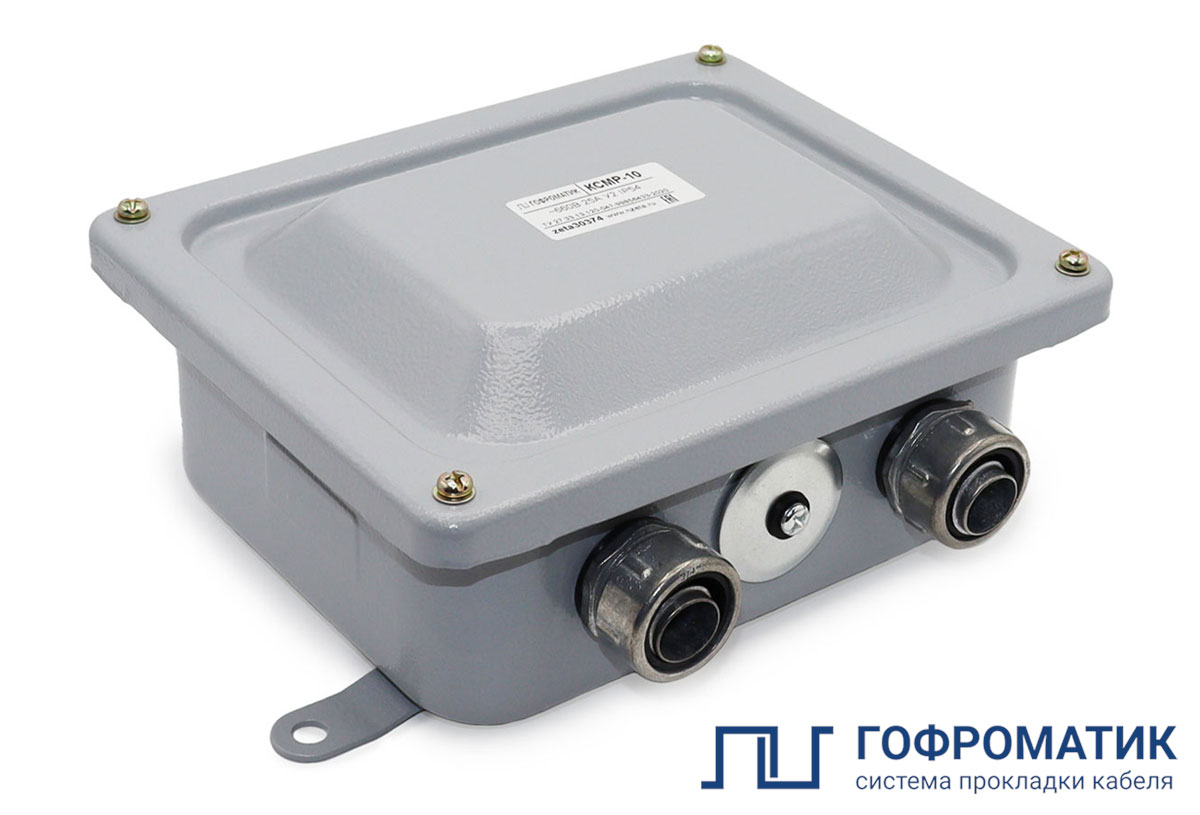

| zeta30374
Артикул
|
КСМР-10
Тип изделия
|
215
Длина
|
РКн
Тип вводов
|
Муфта вводная МВ-М(РКн)-20 (2 шт.)
Ввод 5
|
Муфта вводная МВ-М(РКн)-25 (1 шт.)
Ввод 6
|
Заглушка метал. Ø26-27 (3шт) + Ø32 (1шт)
Заглушка
|
10
Количество зажимов
|
1850 гр. 6 см³ 1шт
Упаковка
|
Узнать цену
|

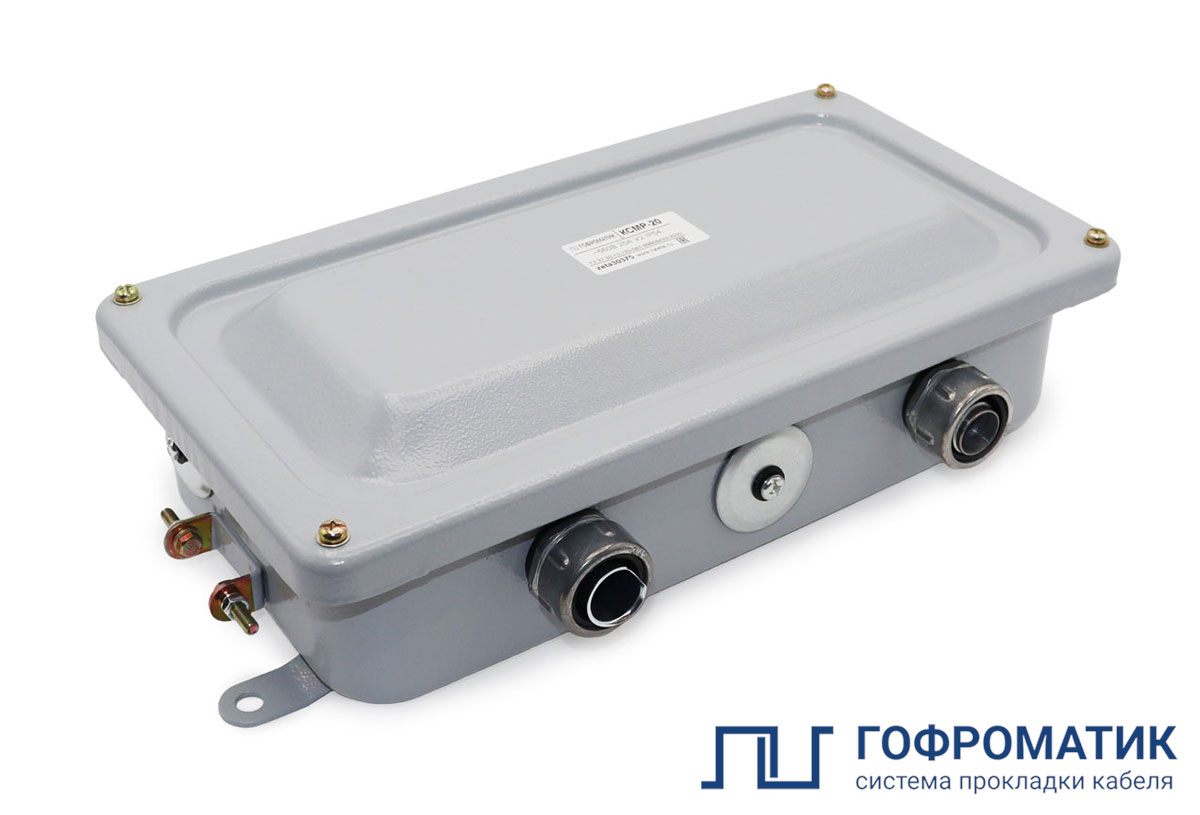

| zeta30375
Артикул
|
КСМР-20
Тип изделия
|
336
Длина
|
РКн
Тип вводов
|
Муфта вводная МВ-М(РКн)-20 (3 шт.)
Ввод 5
|
Муфта вводная МВ-М(РКн)-25 (1 шт.)
Ввод 6
|
Заглушка метал. Ø26-27 (4шт) + Ø32 (1шт)
Заглушка
|
20
Количество зажимов
|
2400 гр. 8.36 см³ 1шт
Упаковка
|
Узнать цену
|
Коробка для металлорукава КСМР предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлорукавах. Ввод металлорукава в коробку производится с помощью вводных муфт МВ-М(РКн) с обеспечением степени защиты соединения IP54. Применение муфт вводных МВ-М(РКн) обеспечивает прямое соединение металлорукава с коробкой, а главное создаёт надёжный электрический контакт между металлорукаваом и коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.
Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP.
Конструкция коробки для металлорукава представляет собой корпус с установленным клеммным блоком на дин-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.
На корпусе соединительной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.
На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепёжных изделий или сварки.
Корпус и крышка коробки изготовлены из оцинкованной стали с грунтовым покрытием.
