Кабельный ввод ВК-НР с резьбой М
Подбор по параметрам
Очистить все параметры
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
Кабельный ввод ВК-НР с резьбой М
Технические характеристики
 Вид изделия |
Кабельный ввод |
 Степeнь IP |
IP66/IP67/IP68 |
 Климатическое исполнение |
B 1, 5 |
 Температура транспортировки, монтажа и эксплуатации |
от -40 до +100 °С |
 Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
|
Сертификат |
04ИДЮ128.RU.С01615 |
 Материал |
Нержавеющая сталь |
 Бренд |
ГОФРОМАТИК |
Техническая документация
Размеры
| Артикул | Тип изделия | Диаметр резьбы (установочный) А | Диаметр установочного отверстия | Диаметр кабеля Dk, мм | Длина резьбы Lp, мм | Размер под ключ, мм | Упаковка | Узнать цену | ||
| S1 | S2 | S3 | ||||||||
| zeta34800
Артикул
|
ВК-НР-М10-6,5-L7
Тип изделия
|
М10х1
Диаметр резьбы (установочный) А
|
10,2-10,5
Диаметр установочного отверстия
|
3-6.5
Диаметр кабеля Dk, мм
|
7
Длина резьбы Lp, мм
|
14
Размер под ключ S1, мм
|
14
Размер под ключ S2, мм
|
14
Размер под ключ S3, мм
|
13 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34801
Артикул
|
ВК-НР-М12-6,5-L7
Тип изделия
|
М12х1,5
Диаметр резьбы (установочный) А
|
12,2-12,5
Диаметр установочного отверстия
|
3-6.5
Диаметр кабеля Dk, мм
|
7
Длина резьбы Lp, мм
|
15
Размер под ключ S1, мм
|
14
Размер под ключ S2, мм
|
14
Размер под ключ S3, мм
|
14 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34802
Артикул
|
ВК-НР-М16-8-L8
Тип изделия
|
М16х1,5
Диаметр резьбы (установочный) А
|
16,2-16,7
Диаметр установочного отверстия
|
4-8
Диаметр кабеля Dk, мм
|
8
Длина резьбы Lp, мм
|
18
Размер под ключ S1, мм
|
18
Размер под ключ S2, мм
|
18
Размер под ключ S3, мм
|
29 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34803
Артикул
|
ВК-НР-М18-10-L8
Тип изделия
|
М18х1,5
Диаметр резьбы (установочный) А
|
18,2-18,7
Диаметр установочного отверстия
|
5-10
Диаметр кабеля Dk, мм
|
8
Длина резьбы Lp, мм
|
20
Размер под ключ S1, мм
|
20
Размер под ключ S2, мм
|
20
Размер под ключ S3, мм
|
31 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34804
Артикул
|
ВК-НР-М20-12-L8
Тип изделия
|
М20х1,5
Диаметр резьбы (установочный) А
|
20,2-20,7
Диаметр установочного отверстия
|
6-12
Диаметр кабеля Dk, мм
|
8
Длина резьбы Lp, мм
|
22
Размер под ключ S1, мм
|
22
Размер под ключ S2, мм
|
22
Размер под ключ S3, мм
|
38 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34805
Артикул
|
ВК-НР-М22-14-L8
Тип изделия
|
М22х1,5
Диаметр резьбы (установочный) А
|
22,2-22,7
Диаметр установочного отверстия
|
10-14
Диаметр кабеля Dk, мм
|
8
Длина резьбы Lp, мм
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
24
Размер под ключ S3, мм
|
41 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34806
Артикул
|
ВК-НР-М25-16-L9
Тип изделия
|
М25х1,5
Диаметр резьбы (установочный) А
|
25,2-25,7
Диаметр установочного отверстия
|
12-16
Диаметр кабеля Dk, мм
|
9
Длина резьбы Lp, мм
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм
|
27
Размер под ключ S3, мм
|
65 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34807
Артикул
|
ВК-НР-М25-18-L9
Тип изделия
|
М25х1,5
Диаметр резьбы (установочный) А
|
25,2-25,7
Диаметр установочного отверстия
|
13-18
Диаметр кабеля Dk, мм
|
9
Длина резьбы Lp, мм
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
30
Размер под ключ S3, мм
|
57 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34808
Артикул
|
ВК-НР-М30-18-L9
Тип изделия
|
М30х1,5
Диаметр резьбы (установочный) А
|
30,2-30,7
Диаметр установочного отверстия
|
13-18
Диаметр кабеля Dk, мм
|
9
Длина резьбы Lp, мм
|
32
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
30
Размер под ключ S3, мм
|
79 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34809
Артикул
|
ВК-НР-М32-22-L10
Тип изделия
|
М32х1,5
Диаметр резьбы (установочный) А
|
32,2-32,7
Диаметр установочного отверстия
|
15-22
Диаметр кабеля Dk, мм
|
10
Длина резьбы Lp, мм
|
35
Размер под ключ S1, мм
|
35
Размер под ключ S2, мм
|
35
Размер под ключ S3, мм
|
105 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34810
Артикул
|
ВК-НР-М40-30-L10
Тип изделия
|
М40х1,5
Диаметр резьбы (установочный) А
|
40,2-40,7
Диаметр установочного отверстия
|
22-30
Диаметр кабеля Dk, мм
|
10
Длина резьбы Lp, мм
|
45
Размер под ключ S1, мм
|
45
Размер под ключ S2, мм
|
45
Размер под ключ S3, мм
|
186 гр. 0.1 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34811
Артикул
|
ВК-НР-М50-38-L12
Тип изделия
|
М50х1,5
Диаметр резьбы (установочный) А
|
50,2-50,7
Диаметр установочного отверстия
|
32-38
Диаметр кабеля Dk, мм
|
12
Длина резьбы Lp, мм
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
55
Размер под ключ S3, мм
|
244 гр. 0.19 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34812
Артикул
|
ВК-НР-М60-44-L13
Тип изделия
|
М60х1,5
Диаметр резьбы (установочный) А
|
60,2-60,7
Диаметр установочного отверстия
|
37-44
Диаметр кабеля Dk, мм
|
13
Длина резьбы Lp, мм
|
65
Размер под ключ S1, мм
|
65
Размер под ключ S2, мм
|
65
Размер под ключ S3, мм
|
420 гр. 0.28 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34813
Артикул
|
ВК-НР-М63-44-L13
Тип изделия
|
М63х1,5
Диаметр резьбы (установочный) А
|
63,2-63,7
Диаметр установочного отверстия
|
37-44
Диаметр кабеля Dk, мм
|
13
Длина резьбы Lp, мм
|
68
Размер под ключ S1, мм
|
65
Размер под ключ S2, мм
|
65
Размер под ключ S3, мм
|
445 гр. 0.3 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34814
Артикул
|
ВК-НР-М72-52-L15
Тип изделия
|
М72х2
Диаметр резьбы (установочный) А
|
72,2-72,7
Диаметр установочного отверстия
|
42-52
Диаметр кабеля Dk, мм
|
15
Длина резьбы Lp, мм
|
75
Размер под ключ S1, мм
|
75
Размер под ключ S2, мм
|
75
Размер под ключ S3, мм
|
647 гр. 0.42 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34815
Артикул
|
ВК-НР-М75-52-L15
Тип изделия
|
М75х2
Диаметр резьбы (установочный) А
|
75,2-75,7
Диаметр установочного отверстия
|
42-52
Диаметр кабеля Dk, мм
|
15
Длина резьбы Lp, мм
|
80
Размер под ключ S1, мм
|
75
Размер под ключ S2, мм
|
75
Размер под ключ S3, мм
|
703 гр. 0.45 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34816
Артикул
|
ВК-НР-М80-62-L15
Тип изделия
|
М80х2
Диаметр резьбы (установочный) А
|
80,2-80,7
Диаметр установочного отверстия
|
55-62
Диаметр кабеля Dk, мм
|
15
Длина резьбы Lp, мм
|
85
Размер под ключ S1, мм
|
85
Размер под ключ S2, мм
|
85
Размер под ключ S3, мм
|
719 гр. 0.57 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34817
Артикул
|
ВК-НР-М88-70-L15
Тип изделия
|
М88х2
Диаметр резьбы (установочный) А
|
88,2-88,7
Диаметр установочного отверстия
|
65-70
Диаметр кабеля Dk, мм
|
15
Длина резьбы Lp, мм
|
94
Размер под ключ S1, мм
|
94
Размер под ключ S2, мм
|
94
Размер под ключ S3, мм
|
856 гр. 0.58 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34818
Артикул
|
ВК-НР-М100-84-L20
Тип изделия
|
М100х2
Диаметр резьбы (установочный) А
|
100,2-100,7
Диаметр установочного отверстия
|
78-84
Диаметр кабеля Dk, мм
|
20
Длина резьбы Lp, мм
|
110
Размер под ключ S1, мм
|
110
Размер под ключ S2, мм
|
110
Размер под ключ S3, мм
|
1.32 кг. 0.92 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара

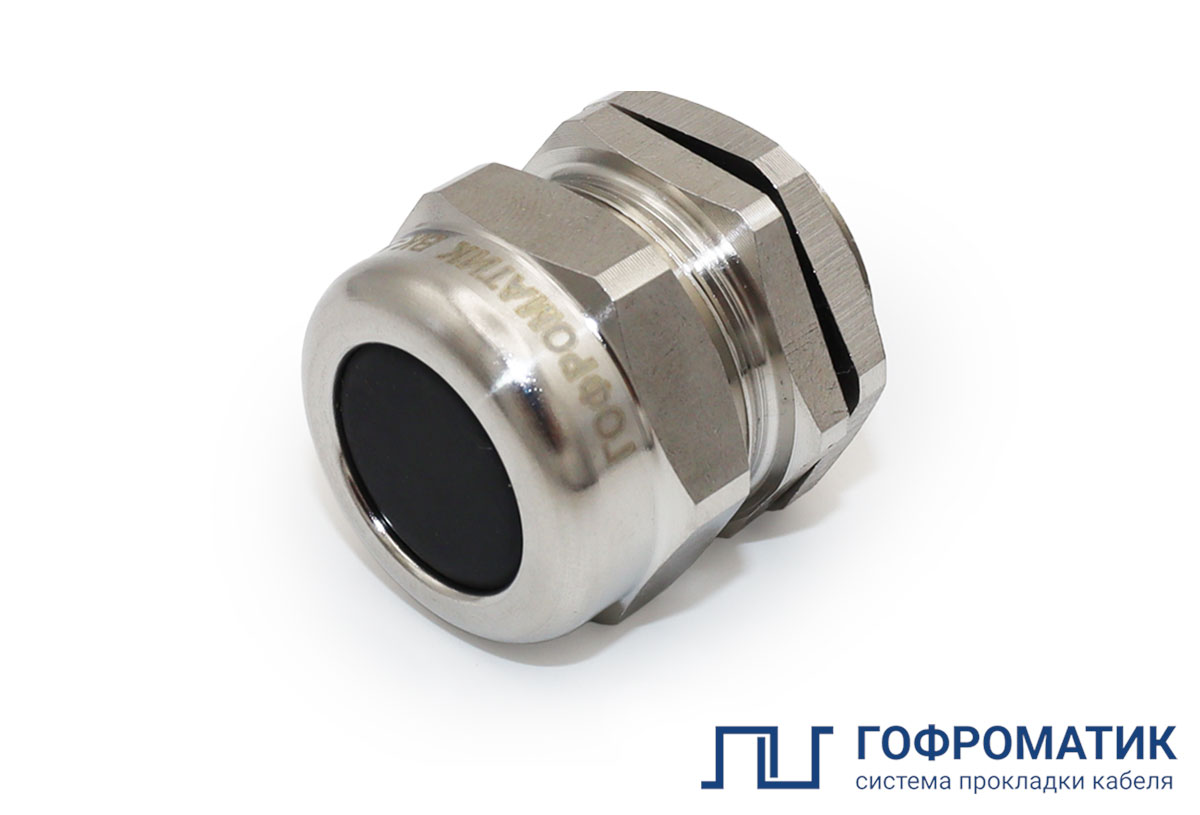

Кабельный ввод из нержавеющей стали предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP
- 1. Плоская гайка
- 2. Круглое уплотнительное кольцо
- 3. Корпус кабельного ввода
- 4. Резиновая уплотнительная втулка
- 5. Пластиковая зажимная втулка
- 6. Заглушка
- 7. Накидная гайка
