Кабельные вводы с резьбой G (трубная цилиндрическая)
Технические характеристики
 Вид изделия |
Кабельный ввод |
 Материал уплотнителя |
Резина маслостойкая |
 Степeнь IP |
IP66/IP67/IP68 |
 Климатическое исполнение |
УТ 1, УТ 5 |
 Температура транспортировки, монтажа и эксплуатации |
от -40 до +100 °С |
 Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
|
Сертификат |
04ИДЮ128.RU.С01615 |
 Материал |
Никелированная латунь |
 Модель/исполнение |
Прямолинейный |
 Бренд |
ГОФРОМАТИК |
Возможно изготовление из нержавеющей стали
3D модели
ᐁ Развернуть ᐁ
Техническая документация
Размеры
| Артикул | Диаметр резьбы (установочный) А | Макс. диаметр отверстия в оболочке, мм | Диапазон диаметров кабеля C, мм | Размеры, мм | Размер под ключ, мм | Упаковка | Узнать цену | |||||
| Y | N | H | L | S1 | S2 | S3 | ||||||
| zeta30168
Артикул
|
G1/4
Диаметр резьбы (установочный) А
|
13,3-13,7
Макс. диаметр отверстия в оболочке, мм
|
3-6,5
Диапазон диаметров кабеля C, мм
|
1,5
Размер Y
|
3
Размер N
|
7
Размер H
|
26
Размер L
|
14
Размер под ключ S1, мм
|
15
Размер под ключ S2, мм
|
15
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30169
Артикул
|
G3/8
Диаметр резьбы (установочный) А
|
16,9-17,2
Макс. диаметр отверстия в оболочке, мм
|
4-8
Диапазон диаметров кабеля C, мм
|
1,5
Размер Y
|
3
Размер N
|
8
Размер H
|
27
Размер L
|
18
Размер под ключ S1, мм
|
19
Размер под ключ S2, мм
|
19
Размер под ключ S3, мм
|
20 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30170
Артикул
|
G1/2
Диаметр резьбы (установочный) А
|
21,2-21,7
Макс. диаметр отверстия в оболочке, мм
|
6-12
Диапазон диаметров кабеля C, мм
|
1,9
Размер Y
|
3
Размер N
|
8
Размер H
|
30
Размер L
|
23
Размер под ключ S1, мм
|
23
Размер под ключ S2, мм
|
22
Размер под ключ S3, мм
|
33 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30171
Артикул
|
G3/4
Диаметр резьбы (установочный) А
|
26,6-27,1
Макс. диаметр отверстия в оболочке, мм
|
13-18
Диапазон диаметров кабеля C, мм
|
1,9
Размер Y
|
4
Размер N
|
9
Размер H
|
34
Размер L
|
30
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм
|
30
Размер под ключ S3, мм
|
64 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30172
Артикул
|
G1
Диаметр резьбы (установочный) А
|
33,4-33,9
Макс. диаметр отверстия в оболочке, мм
|
18-26
Диапазон диаметров кабеля C, мм
|
1,9
Размер Y
|
4
Размер N
|
11
Размер H
|
40
Размер L
|
40
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
40
Размер под ключ S3, мм
|
121 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30173
Артикул
|
G1-1/4
Диаметр резьбы (установочный) А
|
42,1-42,6
Макс. диаметр отверстия в оболочке, мм
|
25-33
Диапазон диаметров кабеля C, мм
|
2,4
Размер Y
|
5,5
Размер N
|
13
Размер H
|
48
Размер L
|
50
Размер под ключ S1, мм
|
50
Размер под ключ S2, мм
|
50
Размер под ключ S3, мм
|
209 гр. 0.12 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30174
Артикул
|
G1-1/2
Диаметр резьбы (установочный) А
|
48-48,5
Макс. диаметр отверстия в оболочке, мм
|
32-38
Диапазон диаметров кабеля C, мм
|
2,4
Размер Y
|
5,5
Размер N
|
14
Размер H
|
51
Размер L
|
55
Размер под ключ S1, мм
|
55
Размер под ключ S2, мм
|
57
Размер под ключ S3, мм
|
274 гр. 0.19 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30175
Артикул
|
G2
Диаметр резьбы (установочный) А
|
59,8-60,3
Макс. диаметр отверстия в оболочке, мм
|
37-45
Диапазон диаметров кабеля C, мм
|
2,4
Размер Y
|
6
Размер N
|
14
Размер H
|
52
Размер L
|
64
Размер под ключ S1, мм
|
64
Размер под ключ S2, мм
|
64
Размер под ключ S3, мм
|
370 гр. 0.23 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30176
Артикул
|
G2-1/2
Диаметр резьбы (установочный) А
|
75,4-75,9
Макс. диаметр отверстия в оболочке, мм
|
42-52
Диапазон диаметров кабеля C, мм
|
3,1
Размер Y
|
8
Размер N
|
15
Размер H
|
57
Размер L
|
78
Размер под ключ S1, мм
|
78
Размер под ключ S2, мм
|
78
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30177
Артикул
|
G3
Диаметр резьбы (установочный) А
|
81,8-82,3
Макс. диаметр отверстия в оболочке, мм
|
65-70
Диапазон диаметров кабеля C, мм
|
3,1
Размер Y
|
8
Размер N
|
15
Размер H
|
60
Размер L
|
94
Размер под ключ S1, мм
|
94
Размер под ключ S2, мм
|
94
Размер под ключ S3, мм
|
988 гр. 0.63 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара
Сальник кабельный латунный с трубной резьбой "G" предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Присоединительная резьба в соответствии с ГОСТ 6357-81

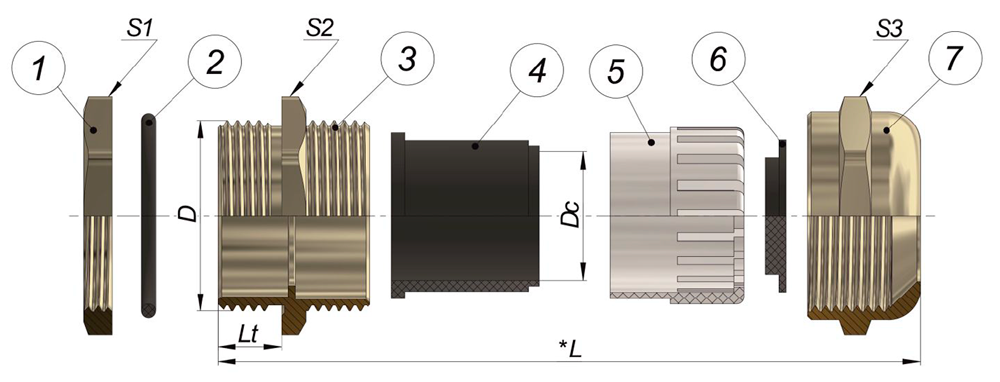

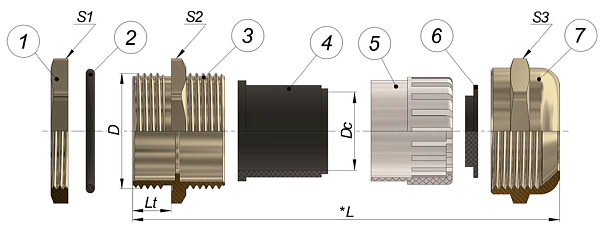

Состав комплекта:
- Гайка,
- Уплотнительное кольцо,
- Корпус,
- Резиновая уплотнительная втулка,
- Пластиковая зажимная втулка,
- Защитная заглушка-пыльник,
- Накидная гайка.
