Кабельный ввод ВКЭ1 для экранированного кабеля
Технические характеристики
 Вид изделия |
Кабельный ввод |
 Тип кабеля |
Небронированный |
 Цвет |
естественный цвет |
 Температура эксплуатации |
от -40°С до +100°С |
 Сертификат |
04ИДЮ128.RU.С01615 |
 Материал уплотнителя |
Резина маслостойкая |
 Модель/исполнение |
Прямолинейный |
 Степeнь IP |
IP66/IP67/IP68 |
 Климатическое исполнение |
УТ 1, 5 |
|
Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
 Материал |
Никелированная латунь |
|
Бренд |
ГОФРОМАТИК |
Возможно изготовление из нержавеющей стали
3D модели
ᐁ Развернуть ᐁ
Техническая документация
ᐁ Развернуть ᐁ

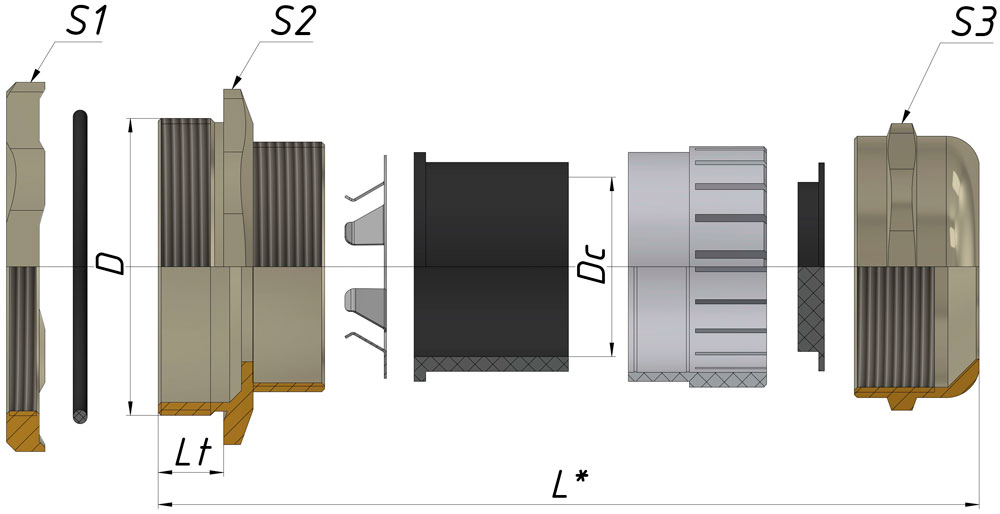

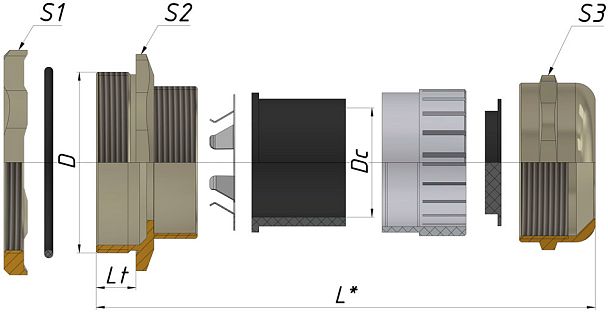

Размеры
| Артикул | Тип изделия | Тип и размер резьбы D | Длина резьбы / общая длина Lt / L*,мм | Наружный диаметр кабеля Dс, мм | Размер под ключ, мм | Упаковка | Узнать цену | ||
| S1 | S2 (Кабельные вводы (сальники)) | S3 (Кабельные вводы (сальники)) | |||||||
| zeta34700
Артикул
|
ВКЭ1-ЛР-М12-6,5-L6.5
Тип изделия
|
М12х1,5
Тип и размер резьбы D
|
6,5/25
Длина резьбы / общая длина Lt / L*,мм
|
3-6.5
Наружный диаметр кабеля Dс, мм
|
14
Размер под ключ S1, мм
|
14
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
14
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
12 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34701
Артикул
|
ВКЭ1-ЛР-М12-8-L8
Тип изделия
|
М12х1,5
Тип и размер резьбы D
|
8/27
Длина резьбы / общая длина Lt / L*,мм
|
4-8
Наружный диаметр кабеля Dс, мм
|
14
Размер под ключ S1, мм
|
17
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
17
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
18 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34702
Артикул
|
ВКЭ1-ЛР-М16-6,5-L8
Тип изделия
|
М16х1.5
Тип и размер резьбы D
|
8/28
Длина резьбы / общая длина Lt / L*,мм
|
3-6,5
Наружный диаметр кабеля Dс, мм
|
18
Размер под ключ S1, мм
|
18
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
18
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
22 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34703
Артикул
|
ВКЭ1-ЛР-М16-8-L8
Тип изделия
|
М16х1.5
Тип и размер резьбы D
|
8/28
Длина резьбы / общая длина Lt / L*,мм
|
4-8
Наружный диаметр кабеля Dс, мм
|
18
Размер под ключ S1, мм
|
18
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
18
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
20 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34704
Артикул
|
ВКЭ1-ЛР-М16-10-L8
Тип изделия
|
М16х1.5
Тип и размер резьбы D
|
8/29
Длина резьбы / общая длина Lt / L*,мм
|
5-10
Наружный диаметр кабеля Dс, мм
|
18
Размер под ключ S1, мм
|
20
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
20
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
25 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34705
Артикул
|
ВКЭ1-ЛР-М18-10-L8
Тип изделия
|
М18х1.5
Тип и размер резьбы D
|
8/29
Длина резьбы / общая длина Lt / L*,мм
|
5-10
Наружный диаметр кабеля Dс, мм
|
20
Размер под ключ S1, мм
|
20
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
20
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
25 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34706
Артикул
|
ВКЭ1-ЛР-М20-12-L8
Тип изделия
|
М20х1.5
Тип и размер резьбы D
|
8/30
Длина резьбы / общая длина Lt / L*,мм
|
6-12
Наружный диаметр кабеля Dс, мм
|
22
Размер под ключ S1, мм
|
22
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
22
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
30 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34707
Артикул
|
ВКЭ1-ЛР-М20-14-L8
Тип изделия
|
М20х1.5
Тип и размер резьбы D
|
8/31
Длина резьбы / общая длина Lt / L*,мм
|
10-14
Наружный диаметр кабеля Dс, мм
|
22
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
24
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
34 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34708
Артикул
|
ВКЭ1-ЛР-М22-14-L8
Тип изделия
|
М22х1.5
Тип и размер резьбы D
|
8/31
Длина резьбы / общая длина Lt / L*,мм
|
10-14
Наружный диаметр кабеля Dс, мм
|
24
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
24
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
35 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34709
Артикул
|
ВКЭ1-ЛР-М25-14-L9
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
9/34
Длина резьбы / общая длина Lt / L*,мм
|
10-14
Наружный диаметр кабеля Dс, мм
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
24
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
43 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34710
Артикул
|
ВКЭ1-ЛР-М25-16-L9
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
9/36
Длина резьбы / общая длина Lt / L*,мм
|
12-16
Наружный диаметр кабеля Dс, мм
|
27
Размер под ключ S1, мм
|
27
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
27
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
55 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34711
Артикул
|
ВКЭ1-ЛР-М25-18-L9
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
9/36
Длина резьбы / общая длина Lt / L*,мм
|
13-18
Наружный диаметр кабеля Dс, мм
|
27
Размер под ключ S1, мм
|
30
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
30
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
60 гр. 0.04 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34712
Артикул
|
ВКЭ1-ЛР-М32-22-L10
Тип изделия
|
М32х1.5
Тип и размер резьбы D
|
10/39
Длина резьбы / общая длина Lt / L*,мм
|
15-22
Наружный диаметр кабеля Dс, мм
|
35
Размер под ключ S1, мм
|
35
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
35
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
86 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34713
Артикул
|
ВКЭ1-ЛР-М32-25-L10
Тип изделия
|
М32х1.5
Тип и размер резьбы D
|
10/41
Длина резьбы / общая длина Lt / L*,мм
|
18-25
Наружный диаметр кабеля Dс, мм
|
35
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
40
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
109 гр. 0.07 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34714
Артикул
|
ВКЭ1-ЛР-М40-25-L11
Тип изделия
|
М40х1.5
Тип и размер резьбы D
|
11/42
Длина резьбы / общая длина Lt / L*,мм
|
18-25
Наружный диаметр кабеля Dс, мм
|
45
Размер под ключ S1, мм
|
45
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
40
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
145 гр. 0.09 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34715
Артикул
|
ВКЭ1-ЛР-М40-30-L11
Тип изделия
|
М40х1.5
Тип и размер резьбы D
|
11/46
Длина резьбы / общая длина Lt / L*,мм
|
22-30
Наружный диаметр кабеля Dс, мм
|
45
Размер под ключ S1, мм
|
45
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
45
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
150 гр. 0.11 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34716
Артикул
|
ВКЭ1-ЛР-М40-33-L11
Тип изделия
|
М40х1.5
Тип и размер резьбы D
|
11/48
Длина резьбы / общая длина Lt / L*,мм
|
25-33
Наружный диаметр кабеля Dс, мм
|
45
Размер под ключ S1, мм
|
50
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
50
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
188 гр. 0.1 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34717
Артикул
|
ВКЭ1-ЛР-М50-38-L13
Тип изделия
|
М50х1.5
Тип и размер резьбы D
|
13/50
Длина резьбы / общая длина Lt / L*,мм
|
32-38
Наружный диаметр кабеля Dс, мм
|
55
Размер под ключ S1, мм
|
57
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
57
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
255 гр. 0.19 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34718
Артикул
|
ВКЭ1-ЛР-М63-44-L14
Тип изделия
|
М63х1.5
Тип и размер резьбы D
|
14/52
Длина резьбы / общая длина Lt / L*,мм
|
37-44
Наружный диаметр кабеля Dс, мм
|
68
Размер под ключ S1, мм
|
68
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
64
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
370 гр. 0.25 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34719
Артикул
|
ВКЭ1-ЛР-М63-52-L14
Тип изделия
|
М63х1.5
Тип и размер резьбы D
|
14/52
Длина резьбы / общая длина Lt / L*,мм
|
42-52
Наружный диаметр кабеля Dс, мм
|
68
Размер под ключ S1, мм
|
78
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
78
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
610 гр. 0.39 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34720
Артикул
|
ВКЭ1-ЛР-М72-52-L16
Тип изделия
|
М72х2
Тип и размер резьбы D
|
16/58
Длина резьбы / общая длина Lt / L*,мм
|
42-52
Наружный диаметр кабеля Dс, мм
|
78
Размер под ключ S1, мм
|
78
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
78
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
627 гр. 0.49 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34721
Артикул
|
ВКЭ1-ЛР-М80-62-L18
Тип изделия
|
М80х2
Тип и размер резьбы D
|
18/63
Длина резьбы / общая длина Lt / L*,мм
|
55-62
Наружный диаметр кабеля Dс, мм
|
88
Размер под ключ S1, мм
|
88
Размер под ключ S2, мм (Кабельные вводы (сальники))
|
88
Размер под ключ S3, мм (Кабельные вводы (сальники))
|
916 гр. 0.68 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара
Кабельный ввод ВКЭ из никелированной латуни/нержавеющей стали предназначен для ввода, фиксации и герметизации экранированного кабеля, в корпусах щитового электрооборудования с заявленной степени защиты по IP.
Данный кабельный ввод обеспечивает заземление экрана кабеля на металлический корпус электрооборудования.
