Кабельный ввод ВКД-ЛР-М18-10-L8 IP68 ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул |
zeta33705 |
| Тип изделия |
ВКД-ЛР-М18-10 |
 Вид изделия |
Кабельный ввод |
 Тип и размер резьбы D |
М18х1,5 |
| Макс. диаметр отверстия в оболочке, мм |
18,2-18,7 |
 Материал уплотнителя |
Резина маслостойкая |
| Длина резьбы, мм |
8 |
| Общая длина, мм |
29 |
 Вентилируемый элемент |
Мембрана EPTFE |
| Наружный диаметр кабеля Dk, мм |
5-10 |
| Параметры мембраны |
Воздухопроницаемость 260 л/мин |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
УХЛ 1, 5 |
 Температура эксплуатации |
от -40 до +100 ˚C |
 Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
| Сертификат |
04ИДЮ128.RU.С01615 |
 Материал |
Никелированная латунь |
| Размер под ключ S1/S2 |
20/20 |
| Бренд |
ГОФРОМАТИК |

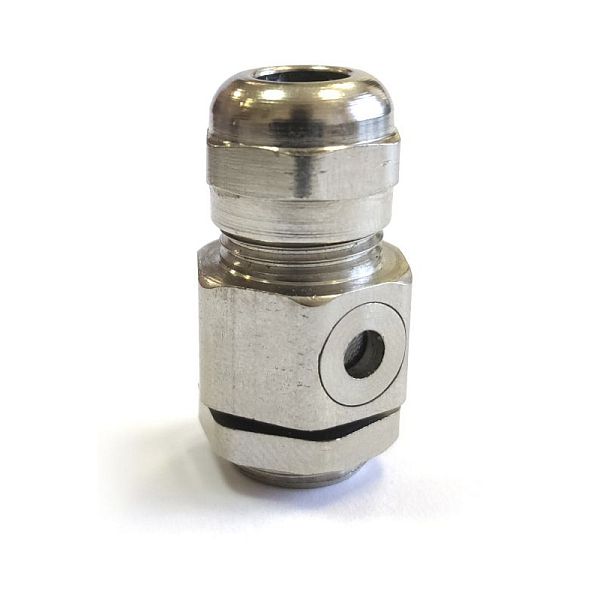

Кабельный ввод с системой вентиляции ВКД-ЛР-М18-10, совмещают в себе ввод, и элемент выравнивания давления. Вводы такого типа производятся из латуни с никелевым покрытием.
Преимущества кабельного ввода и системы вентиляции объединены в одном изделии. Свойства мембраны остаются неизменными при любых диаметрах (указанных в диапазоне) используемого кабеля.
Установка таких вводов позволяет избежать сверления дополнительных отверстий для вентиляции и использования дополнительного оборудования.
Кабельный ввод с системой вентиляции позволяет сохранить степень защиты оборудования по IP68 и одновременно позволяет оборудованию "дышать".
Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства, в процессе работы которого происходит нагрев комплектующих и давление внутри корпуса увеличивается, при остывании давление уменьшается, вентилируемый кабельный ввод выравнивает давление внутри корпуса, а так же не допускать образование конденсата внутри корпуса оборудования

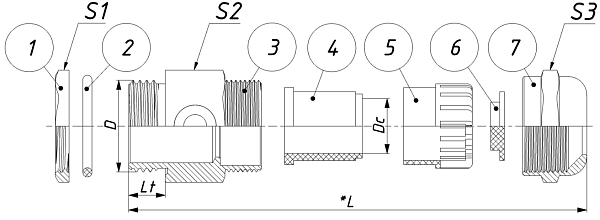

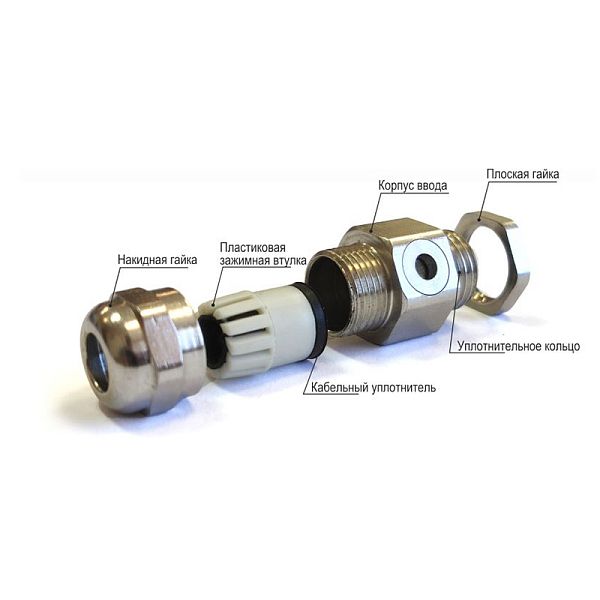

Состав комплекта:
- 1. Плоская гайка;
- 2. Уплотнительное кольцо;
- 3. Корпус ввода;
- 4. Пресс-шайба;
- 5. Воздухообменная мембрана с уплотнителем;
- 6. Резиновый кабельный уплотнитель;
- 7. Пластиковое зажимное кольцо;
- 8. Накидная гайка.
