Адаптер труба-корпус АТК-25 У2 IP43 ГОФРОМАТИК (адаптер цанговый труба-коробка)
Адаптер труба-корпус АТК-25 У2 IP43 ГОФРОМАТИК
Адаптер труба-корпус АТК-25 У2 IP43 ГОФРОМАТИК
| Артикул товара | zeta42003 |
|---|---|
| Вид изделия | Муфта вводная |
| Тип изделия | АТК |
| Материал | Сплав цинка |
| Бренд | ГОФРОМАТИК |
Назначение

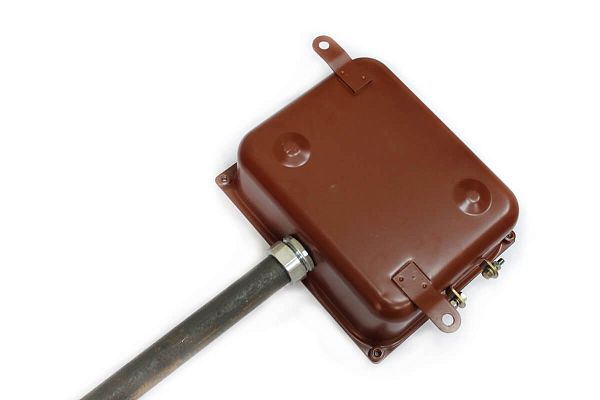

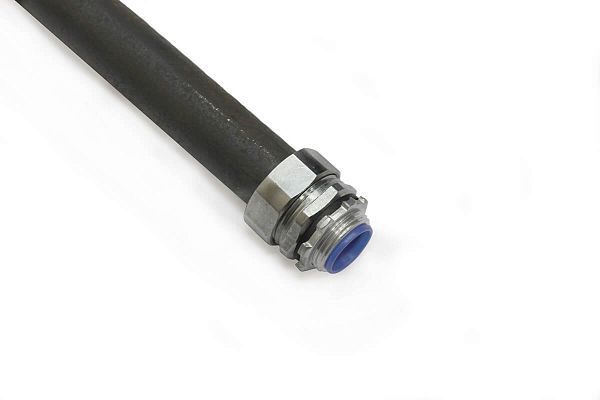

Адаптер цанговый Труба-Коробка АТК применяется для ввода проводов и кабелей в оболочки электротехнических изделий при выполнении электропроводок с применением стальных ВГП труб (ГОСТ 3262-75).

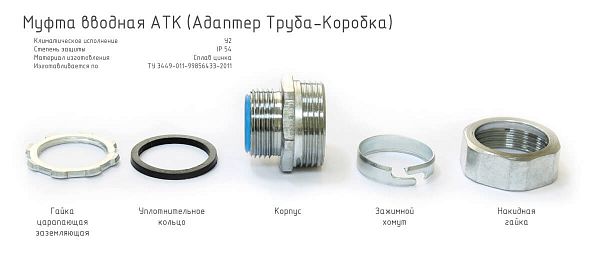

Адаптер цанговый АТК состоит из заземляющей гайки (1), уплотнителя (2), корпуса (3), металлического зажимного кольца (4), накидной гайки (5).
Адаптер АТК имеет трубную цилиндрическую резьбу G.
Расшифровка обозначения элемента:

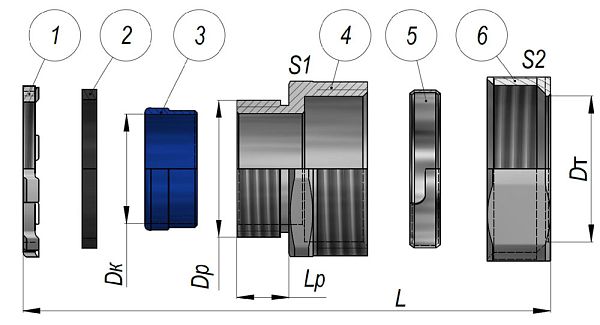

Состав комплекта:
- 1. Вставка.
- 2. Заземляющая гайка.
- 3. Прокладка.
- 4. Корпус.
- 5. Цанговое зажимное кольцо.
- 6. Накидная гайка.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Размер резьбы | 1" |
| Условный проход | 25 |
| Температура транспортировки, монтажа и эксплуатации | от -45 до +150 °С |
| Длина резьбы Lp/общая длина L | 12/43,5 |
| Температура эксплуатации в стационарном состоянии | от -45 до +150 °С |
| Материал уплотнителя | Резина маслостойкая |
| Максимальный диаметр кабеля, мм | 24,2 |
| Диапазон наружного диаметра присоединяемой трубы Dт, мм | 31,6 - 34 |
| Стeпень IP | IP43 |
| Климатическое исполнение | У 2 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 025501542201 |
| Изготавливается по | ТУ 27.33.13.130-046-99856433-2020 |
Адаптер цанговый Труба-Коробка АТК применяется для ввода проводов и кабелей в оболочки электротехнических изделий при выполнении электропроводок с применением стальных ВГП труб (ГОСТ 3262-75).
Адаптер цанговый АТК состоит из заземляющей гайки (1), уплотнителя (2), корпуса (3), металлического зажимного кольца (4), накидной гайки (5).
Адаптер АТК имеет трубную цилиндрическую резьбу G 1".
