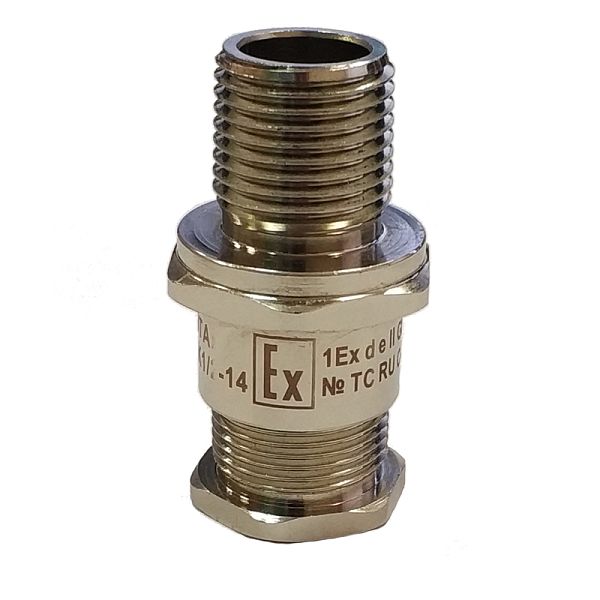

Ех-кабельный ввод ВКВ2-ЛР-G 3/8-9 1Ex db e II Gb X ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул |
zeta31069 |
| Тип изделия |
ВКВ2-ЛР-G3/8-9 |
| Диапазон диаметра кабеля Dk, мм |
3-9 мм |
| Размер резьбы D |
G3/8-B |
| Макс. диаметр отверстия в оболочке, мм |
16,9-17,2 |
 Материал уплотнителя |
Резина маслостойкая |
| Длина резьбы L1, мм |
16,5 |
 Маркировка взрывозащиты |
1Ех db е II Gb X |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
УХЛ 1 |
 Изготавливается по |
ТУ 27.33.13.130-048-99856433-2021 |
| Сертификат |
ЕАЭС RU C-RU.АЖ58.В.01664/21 |

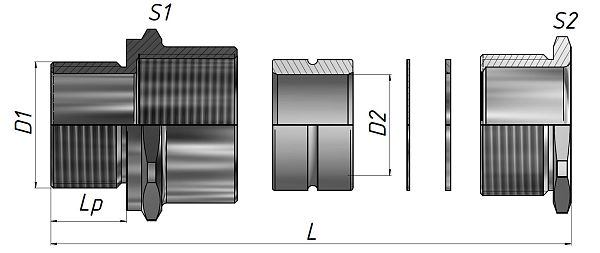

| Общая длина L, мм |
48,5 |
 Модель/исполнение |
Прямолинейный |
| Размер под ключ S1, мм |
23 |
| Размер под ключ S2, мм |
20 |
| Бренд |
ГОФРОМАТИК |
Кабельный ввод ВКВ2-ЛР-G3/8-9 Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, в корпус электротехнического устройства, электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2-ЛР-G3/8-9выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВ2-ЛР-G3/8-9 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВ2-ЛР-G3/8-9 изготавливаются с резьбой G3/8-B
