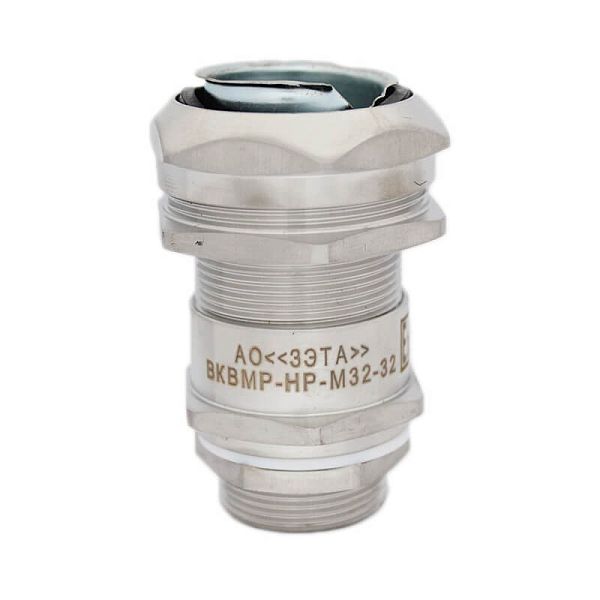

Ех-кабельный ввод ВКВМР-НР-М32-26-МР32 1Ex db e II Gb X ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул |
zeta30452 |
| Тип изделия |
ВКВМР-НР-М32-26-МР32 |
 Вид изделия |
Ех-ввод |
| Диапазон диаметра кабеля Dk, мм |
18-26 мм |
| Размер резьбы D |
М32х1,5 |
| Макс. диаметр отверстия в оболочке, мм |
32,2-32,7 |
 Материал уплотнителя |
Резина маслостойкая |
| Условный проход м-рукава Dмр, мм |
32 |
| Длина резьбы L1, мм |
15 |
 Маркировка взрывозащиты |
1Ex db e II Gb X |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
УХЛ 1 |
 Изготавливается по |
ТУ 27.33.13.130-048-99856433-2021 |
| Сертификат |
ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Общая длина L, мм |
77,6 |
 Модель/исполнение |
Прямолинейный |
| Размер под ключ S1, мм |
36 |
| Размер под ключ S2, мм |
43 |
| Размер под ключ S3, мм |
50 |
| Бренд |
ГОФРОМАТИК |
Взрывозащищённые кабельные вводы ВКВМР-НР-М32-26-МР32 предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в металлорукаве без изоляции или в ПВХ оболочке (МРПИ) в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения металлорукава и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.

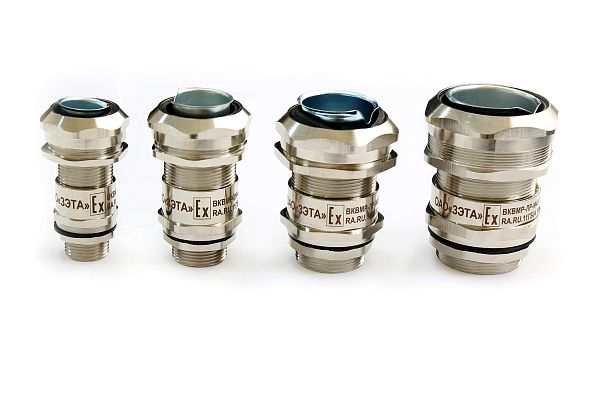

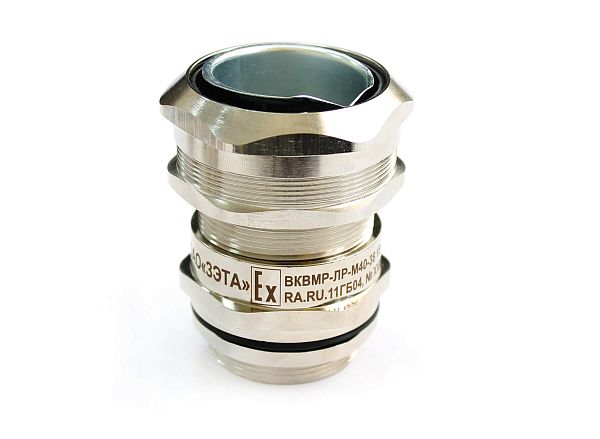

Ex-вводы ВКВМР выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Металлические части ВКВМР-НР-М32-26-МР32 материал корпуса Нержавеющая сталь, уплотнительные элементы изготовлены из Резина маслостойкая.
Ex-вводы ВКВМР соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВМР-НР-М32-26-МР32 изготавливаются с резьбой М32х1,5
