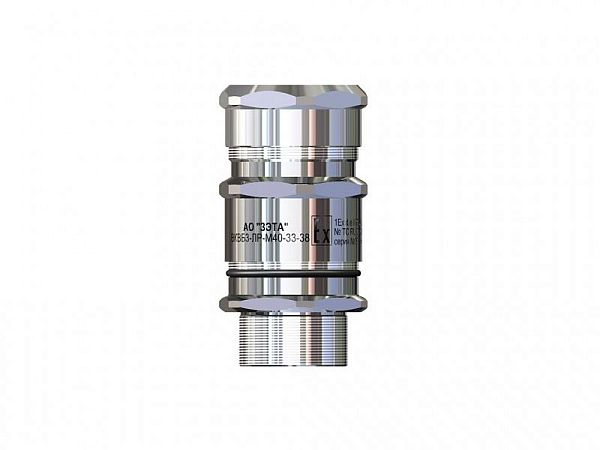

Взрывозащищенный Ех-кабельный ввод ВКВБ3-ЛР-G2-51-57 1Ex db e II Gb X ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул |
zeta33109 |
| Тип изделия |
ВКВБ3-ЛР-G2-51-57 |
| Диапазон диаметра кабеля Dk, мм |
51 | 48-57мм |
| Длина резьбы Lp/Общая длина L, мм |
22/116 |
 Сертификат |
ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Тип и размер резьбы D1 |
G2-В |
 Модель/исполнение |
Прямолинейный |
| Диапазон толщины брони В, мм |
0,5-2,5 |
 Маркировка взрывозащиты |
1Ex db e II Gb X |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
УХЛ 1 |
| Изготавливается по |
ТУ 27.33.13.130-048-99856433-2021 |
| Размер под ключ S1/S2/S3 |
77/77/77 |
| Бренд |
ГОФРОМАТИК |
ВКВБ3-ЛР-G2-51-57 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля и корпуса устройства c металлической оболочкой электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
- Материал корпуса - Никелированная латунь
- Материал уплотнителя - Резина маслостойкая
Ex-вводы ВКВБ3-ЛР-G2-51-57 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ3 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков

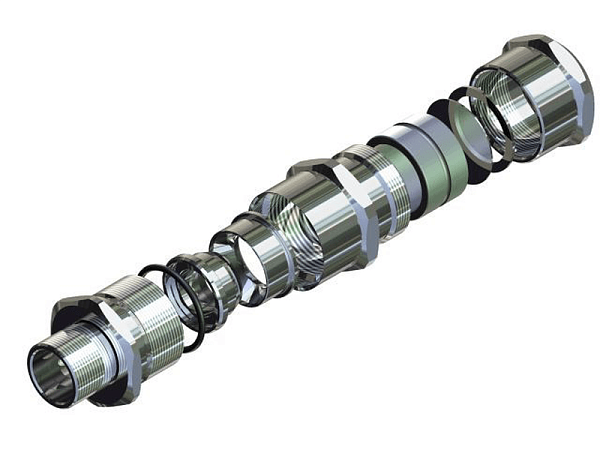

Ex-вводы типа ВКВБ3-ЛР-G2-51-57 изготавливаются с резьбой G2-В. В конструкции Ex-вводов типа ВКВБ3 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
