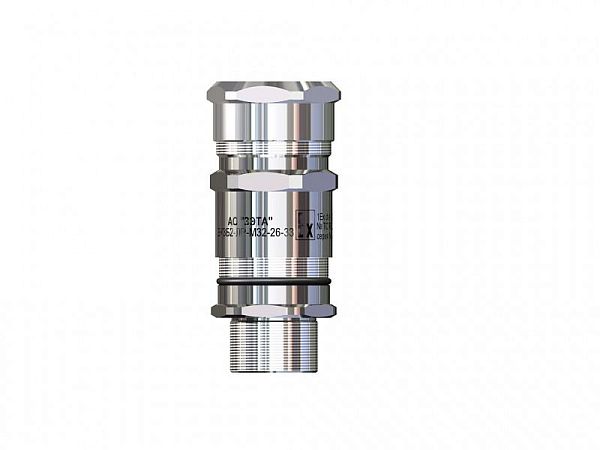

Взрывозащищенный Ех-кабельный ввод ВКВБ2-ЛС-M40-26-33 1Ex db e II Gb X ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул |
zeta32830 |
| Тип изделия |
ВКВБ2-ЛС-M40-26-33 |
| Диапазон диаметра кабеля Dk, мм |
18-26 | 25-33мм |
| Типоразмер резьбы |
М40х1,5 |
| Макс. диаметр отверстия в оболочке, мм |
40,2-40,7 |
| Диапазон диаметров наружной оболочки кабеля D3,мм |
25-33 |
| Длина резьбы Lp/Общая длина L, мм |
20/107,5 |
 Маркировка взрывозащиты |
1Ex db e II Gb X |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
УХЛ 1 |
 Изготавливается по |
ТУ 27.33.13.130-048-99856433-2021 |
| Сертификат |
ЕАЭС RU C-RU.АЖ58.В.01664/21 |
 Модель/исполнение |
Прямолинейный |
| Размер под ключ S1/S2/S3 |
50/43/45 |
| Бренд |
ГОФРОМАТИК |
ВКВБ2-ЛС-M40-26-33 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней и наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля, корпуса устройства и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
- Материал корпуса - Никелированная латунь
- Материал уплотнителя - Силикон
ВКВБ2-ЛС-M40-26-33 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014

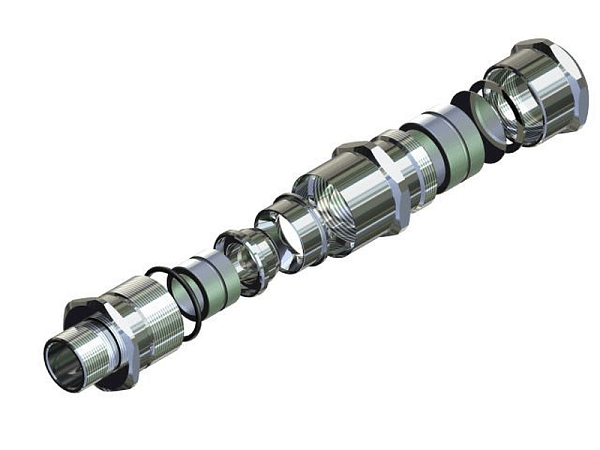

Ex-вводы типа ВКВБ2 изготавливаются с метрической резьбой "М40х1,5". В конструкции Ex-вводов типа ВКВБ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
