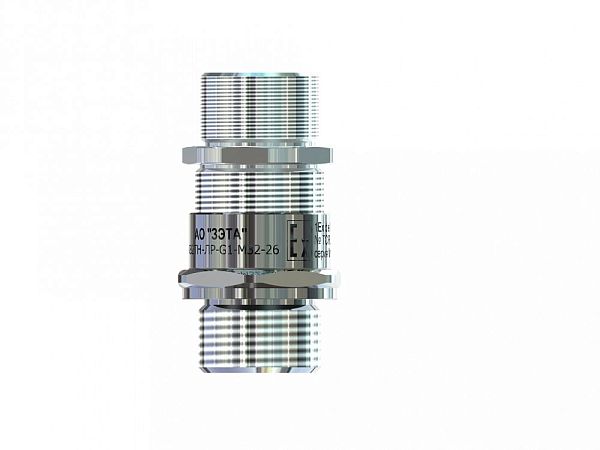

Взрывозащищенный Ех-кабельный ввод ВКВ2ТН-НР-К1-G3/4-20 1Ex db e II Gb X ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул |
zeta31535 |
| Тип изделия |
ВКВ2ТН-НР-К1-G3/4-20 |
 Вид изделия |
Ех-кабельный ввод |
| Макс. диаметр отверстия в оболочке, мм |
— |
| Тип и размер резьбы D1 |
K1 |
| Диапазон диаметров кабеля D2, мм |
12-20 |
| Тип и размер резьбы D3 |
G3/4-B |
| Длина резьбы Lp/длина резьбы Lpm/длина общая L, мм |
26,5/15/79 |
 Маркировка взрывозащиты |
1Ex db e II Gb X |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
УХЛ 1 |
 Изготавливается по |
ТУ 27.33.13.130-048-99856433-2021 |
| Сертификат |
ЕАЭС RU C-RU.АЖ58.В.01664/21 |
 Модель/исполнение |
Прямолинейный |
| Размер под ключ S1/S2 |
43/32 |
| Бренд |
ГОФРОМАТИК |
Ex-вводы ВКВ2ТН-НР-К1-G3/4-20 Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в трубе в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения трубы и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудовании с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы ВКВ2ТН-НР-К1-G3/4-20 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВ2ТН-НР-К1-G3/4-20соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014

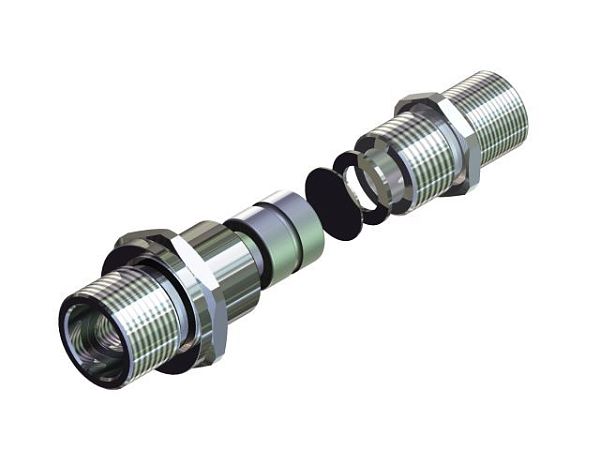

Ex-вводы типа ВКВ2ТН-НР-К1-G3/4-20 изготавливаются с резьбой К1. В конструкции Ex-вводов типа ВКВ2ТН предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
