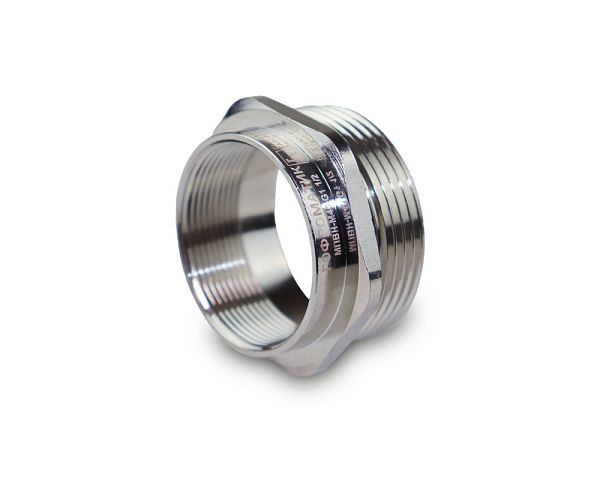

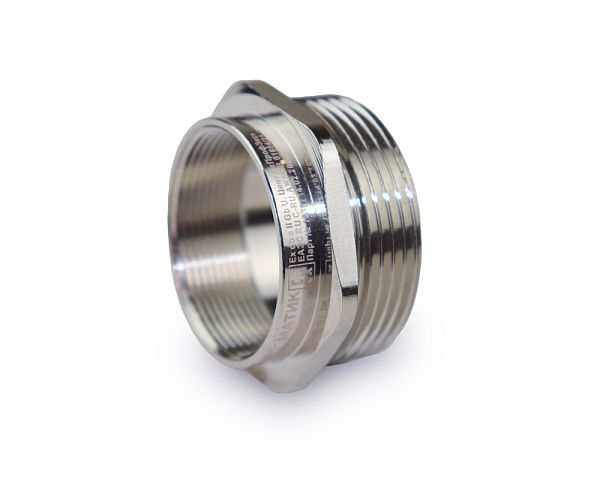

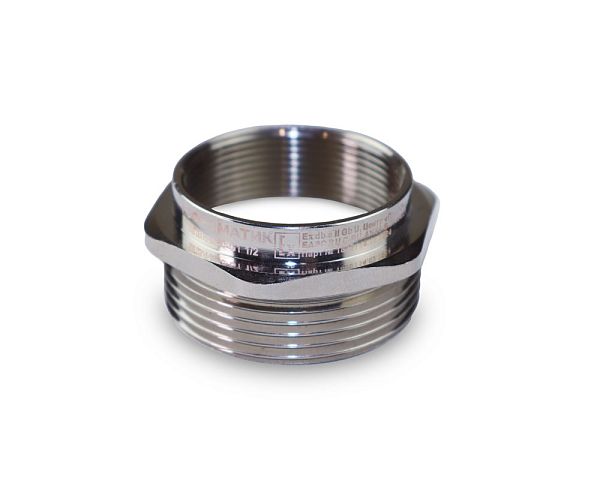

Взрывозащищенная Ex-переходная муфта МПВН-G1/2-М16 Ех db e II Gb U ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул |
zeta30634 |
| Тип изделия |
МПВН-G1/2-М16 |
 Вид изделия |
Ех-муфта переходная |
| Тип и размер внутренней резьбы D1, мм |
G1/2"-B |
| Тип и размер наружной резьбы D2, мм |
М16х1,5 |
| Длина резьбы Lp1, мм |
18 |
| Длина резьбы Lp2, мм |
15 |
 Маркировка взрывозащиты |
Ех db e II Gb U |
 Климатическое исполнение |
УХЛ 1 |
 Изготавливается по |
ТУ 27.33.13.130-048-99856433-2021 |
| Сертификат |
ЕАЭС RU C-RU.АЖ58.В.01664/21 |
 Материал |
Нержавеющая сталь |
| Общая длина L, мм |
35,5 |
| Размер под ключ S, мм |
27 |
| Бренд |
ГОФРОМАТИК |
Переходные муфты резьбовые взрывозащищённые типа МПВН-G1/2-М16 предназначены для использования в качестве переходного элемента между кабельным вводом и оборудованием для соединения резьбы разного размера и типа, а также выполняют функцию поддержания необходимого уровня и вида взрывозащиты Ex-оборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Материал изготовления: Нержавеющая сталь
Ex-переходные муфты типа МПВН-G1/2-М16 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb U по ГОСТ 31610.0-2014
Переходные муфты взрывозащищенные устанавливаются в отверстия электротехнических устройств с толщиной стенки более 6 мм, снабжённых резьбой, соответствующего размеру и типу резьбы Б переходной муфты, а кабельный ввод либо другое устройство ввода вкручивается в резьбовое отверстие А переходной муфты (см. чертеж). Крепление переходной муфты производится резьбой на корпусе.
