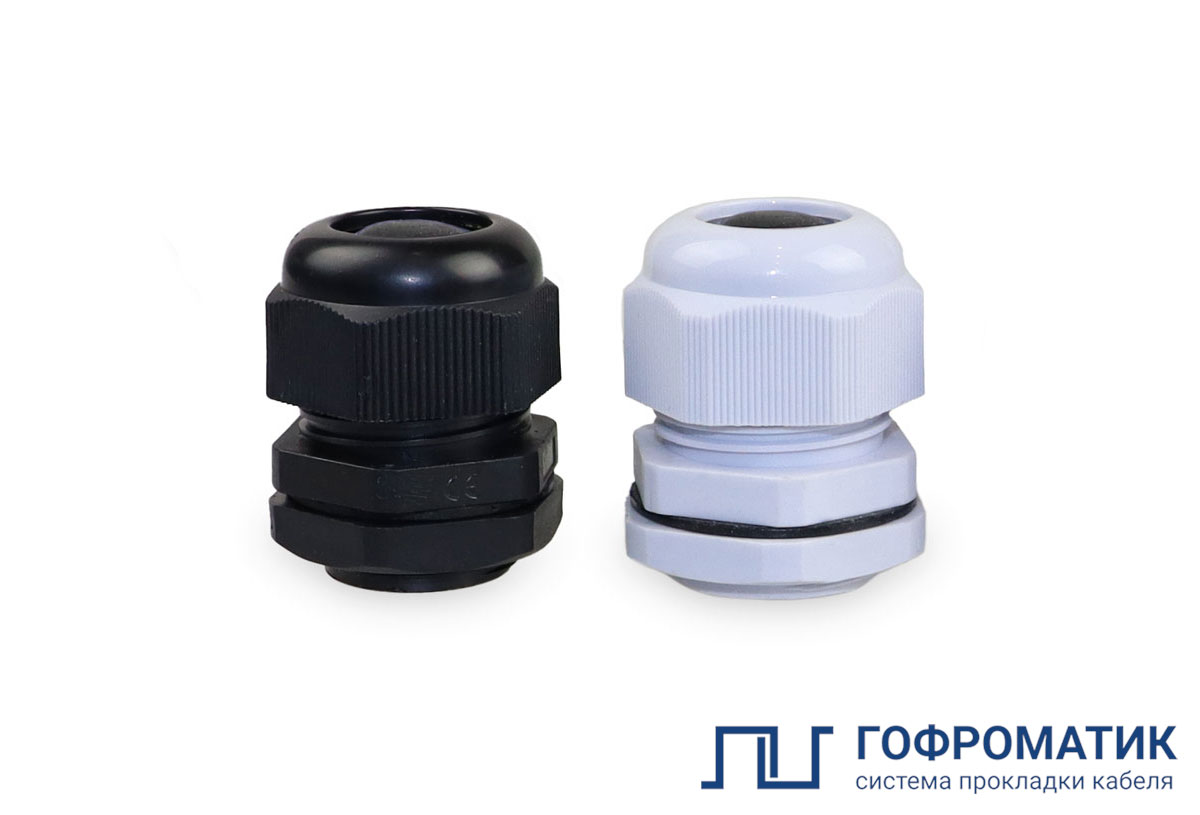

Пластиковые кабельные вводы M
Технические характеристики
 Вид изделия |
Кабельный ввод пластиковый |
 Материал уплотнителя |
Резина маслостойкая |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
У 2 |
 Температура эксплуатации |
от -40 до +100 ˚C |
 Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
|
Сертификат |
04ИДЮ128.RU.С01615 |
 Материал |
нейлон |
 Модель/исполнение |
Прямолинейный |
 Бренд |
ГОФРОМАТИК |
3D модели
Техническая документация
Размеры
| Артикул | Тип изделия | Тип и размер резьбы D | Цвет | Макс. диаметр отверстия в оболочке, мм | Наружный диаметр кабеля Dk, мм | Размеры, мм | Общая длина L, мм | Размер под ключ, мм | Упаковка | Узнать цену | ||
| H | S1 | S2 | S3 | |||||||||
| zeta30870
Артикул
|
МG 12
Тип изделия
|
М12х1,5
Тип и размер резьбы D
|
черный
Цвет
|
12,2-12,5
Макс. диаметр отверстия в оболочке, мм
|
3-6,5
Наружный диаметр кабеля Dk, мм
|
8
Размер H
|
20
Общая длина L, мм
|
18
Размер под ключ S1, мм
|
16
Размер под ключ S2, мм
|
16
Размер под ключ S3, мм
|
4 гр. 0.01 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30871
Артикул
|
MG 16
Тип изделия
|
М16х1,5
Тип и размер резьбы D
|
черный
Цвет
|
16,2-16,7
Макс. диаметр отверстия в оболочке, мм
|
4-8
Наружный диаметр кабеля Dk, мм
|
9
Размер H
|
22
Общая длина L, мм
|
22
Размер под ключ S1, мм
|
19
Размер под ключ S2, мм
|
19
Размер под ключ S3, мм
|
6 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30901
Артикул
|
MG 16
Тип изделия
|
М16х1,5
Тип и размер резьбы D
|
серый
Цвет
|
16,2-16,7
Макс. диаметр отверстия в оболочке, мм
|
4-8
Наружный диаметр кабеля Dk, мм
|
9
Размер H
|
22
Общая длина L, мм
|
22
Размер под ключ S1, мм
|
19
Размер под ключ S2, мм
|
19
Размер под ключ S3, мм
|
6 гр. 0.02 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30872
Артикул
|
MG 20
Тип изделия
|
М20х1,5
Тип и размер резьбы D
|
черный
Цвет
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
6-12
Наружный диаметр кабеля Dk, мм
|
10
Размер H
|
25
Общая длина L, мм
|
27
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
24
Размер под ключ S3, мм
|
10 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30900
Артикул
|
MG 20
Тип изделия
|
М20х1,5
Тип и размер резьбы D
|
серый
Цвет
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
10-14
Наружный диаметр кабеля Dk, мм
|
10
Размер H
|
25
Общая длина L, мм
|
27
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
24
Размер под ключ S3, мм
|
15 гр. 0.03 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30902
Артикул
|
MG 20
Тип изделия
|
М20х1,5
Тип и размер резьбы D
|
серый
Цвет
|
20,2-20,7
Макс. диаметр отверстия в оболочке, мм
|
6-12
Наружный диаметр кабеля Dk, мм
|
10
Размер H
|
25
Общая длина L, мм
|
27
Размер под ключ S1, мм
|
24
Размер под ключ S2, мм
|
24
Размер под ключ S3, мм
|
По запросу
Упаковка
|
Узнать цену
|
| zeta30873
Артикул
|
MG 25
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
черный
Цвет
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
12-15
Наружный диаметр кабеля Dk, мм
|
11
Размер H
|
28
Общая длина L, мм
|
31
Размер под ключ S1, мм
|
28
Размер под ключ S2, мм
|
28
Размер под ключ S3, мм
|
15 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30903
Артикул
|
MG 25
Тип изделия
|
М25х1,5
Тип и размер резьбы D
|
серый
Цвет
|
25,2-25,7
Макс. диаметр отверстия в оболочке, мм
|
12-15
Наружный диаметр кабеля Dk, мм
|
11
Размер H
|
28
Общая длина L, мм
|
31
Размер под ключ S1, мм
|
28
Размер под ключ S2, мм
|
28
Размер под ключ S3, мм
|
16 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30874
Артикул
|
MG 32
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
черный
Цвет
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
16-21
Наружный диаметр кабеля Dk, мм
|
12
Размер H
|
32
Общая длина L, мм
|
38
Размер под ключ S1, мм
|
35
Размер под ключ S2, мм
|
35
Размер под ключ S3, мм
|
22 гр. 0.08 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30904
Артикул
|
MG 32
Тип изделия
|
М32х1,5
Тип и размер резьбы D
|
серый
Цвет
|
32,2-32,7
Макс. диаметр отверстия в оболочке, мм
|
16-21
Наружный диаметр кабеля Dk, мм
|
12
Размер H
|
32
Общая длина L, мм
|
38
Размер под ключ S1, мм
|
35
Размер под ключ S2, мм
|
35
Размер под ключ S3, мм
|
25 гр. 0.08 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30875
Артикул
|
MG 40
Тип изделия
|
М40х1,5
Тип и размер резьбы D
|
черный
Цвет
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
22-32
Наружный диаметр кабеля Dk, мм
|
15
Размер H
|
45
Общая длина L, мм
|
52
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
52
Размер под ключ S3, мм
|
69 гр. 0.18 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30905
Артикул
|
MG 40
Тип изделия
|
М40х1,5
Тип и размер резьбы D
|
серый
Цвет
|
40,2-40,7
Макс. диаметр отверстия в оболочке, мм
|
22-32
Наружный диаметр кабеля Dk, мм
|
15
Размер H
|
45
Общая длина L, мм
|
52
Размер под ключ S1, мм
|
52
Размер под ключ S2, мм
|
52
Размер под ключ S3, мм
|
75 гр. 0.18 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30876
Артикул
|
MG 50
Тип изделия
|
М50х1,5
Тип и размер резьбы D
|
черный
Цвет
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
32-38
Наружный диаметр кабеля Dk, мм
|
18
Размер H
|
48
Общая длина L, мм
|
62
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
58
Размер под ключ S3, мм
|
95 гр. 0.31 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30906
Артикул
|
MG 50
Тип изделия
|
М50х1,5
Тип и размер резьбы D
|
серый
Цвет
|
50,2-50,7
Макс. диаметр отверстия в оболочке, мм
|
32-38
Наружный диаметр кабеля Dk, мм
|
18
Размер H
|
48
Общая длина L, мм
|
62
Размер под ключ S1, мм
|
58
Размер под ключ S2, мм
|
58
Размер под ключ S3, мм
|
97 гр. 0.31 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta30877
Артикул
|
MG 63
Тип изделия
|
М63х1,5
Тип и размер резьбы D
|
черный
Цвет
|
63,2-63,7
Макс. диаметр отверстия в оболочке, мм
|
37-44
Наружный диаметр кабеля Dk, мм
|
18
Размер H
|
55
Общая длина L, мм
|
72
Размер под ключ S1, мм
|
64
Размер под ключ S2, мм
|
64
Размер под ключ S3, мм
|
113 гр. 0.38 см³ 1шт
Упаковка
|
Узнать цену
|
Описание товара
Пластиковый кабельный ввод MG предназначен для обеспечения безопасного ввода и фиксации кабеля в корпус электротехнического устройства, а также выполняет функцию поддержания заявленной степени защиты оболочки по IP.
Состав комплекта:
- Крепежная гайка;
- Уплотнительное кольцо;
- Корпус кабельного ввода;
- Уплотнитель кабеля;
- Прижимная гайка.
